LTC1296（单芯片 12 位数据采集系统）-AD代理

LTC1296的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：单芯片 12 位数据采集系统
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1296的产品详情：

LTC1293 / 4 / 6 是一个数据采集系统系列，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件运用 LTCMOSTM 开关式电容器技术以执行 12 位单极性、或 11 位带符号的双极性 A/D 转换。输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。当 LTC1293 / 4 / 6 闲置时，在那些期望低功耗的应用中可将其断电。LTC1296 包括一个系统停机输出引脚，此引脚可用于切断外部电路 (例如：位于输入多路复用器之前的信号调理电路) 的供电。

串行 I/O 专为在无需外部硬件的情况下与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口进行通信而设计，因而仅仅通过三根导线即可传送多达 8 个通道的数据。

主要规格

分辨率：12 位
快速转换时间：12μs (在整个温度范围内的最大值)
低电源电流：6.0mA

LTC1296的优势和特点：

软件可编程特性
- 单极性 / 双极性转换
- 差分 / 单端输入
- MSB 优先或 MSB / LSB 数据序列
内置采样及保持电路
单电源 5V 或 ±5V 操作
至大多数 MPU 串行端口和所有 MPU 并行端口的直接 4 线式接口
46.5kHz 最大吞吐速率

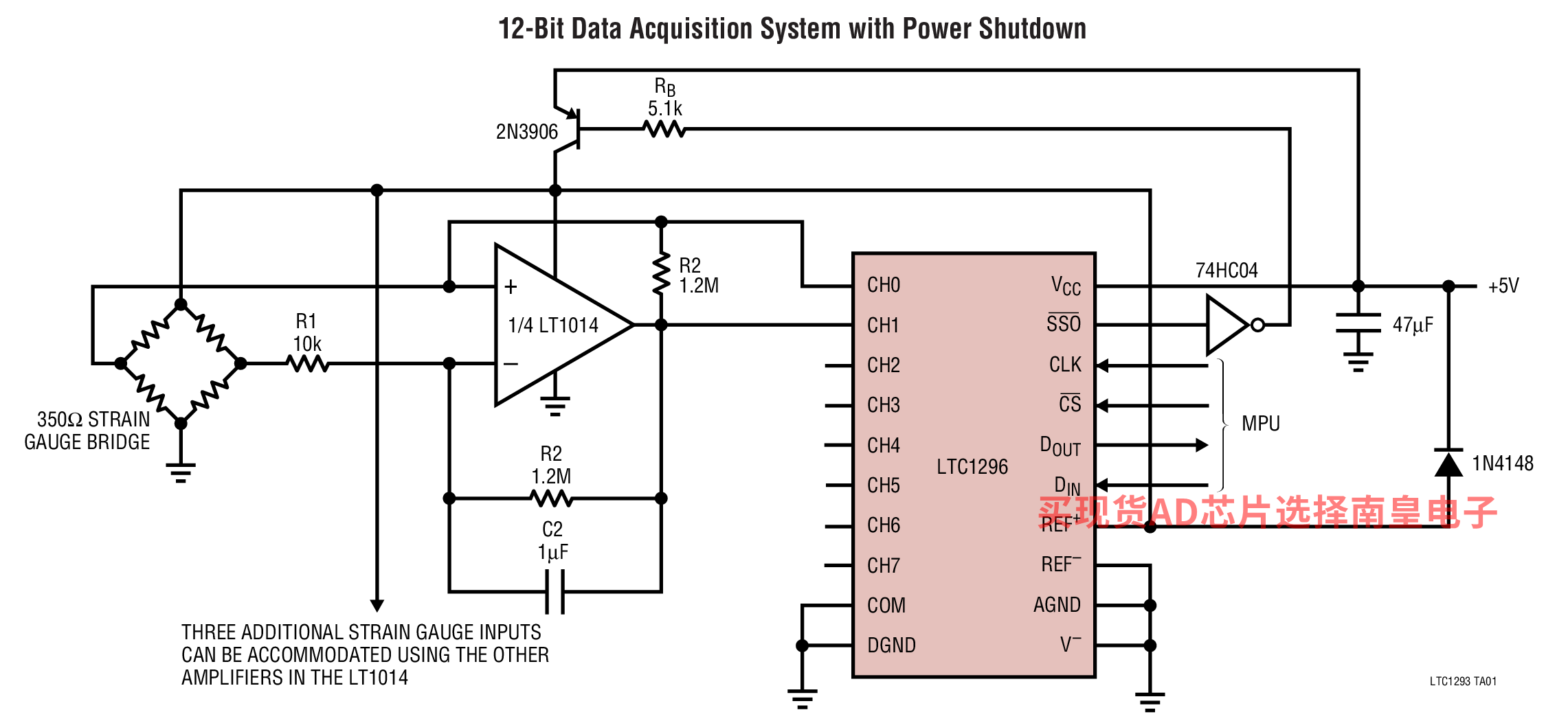

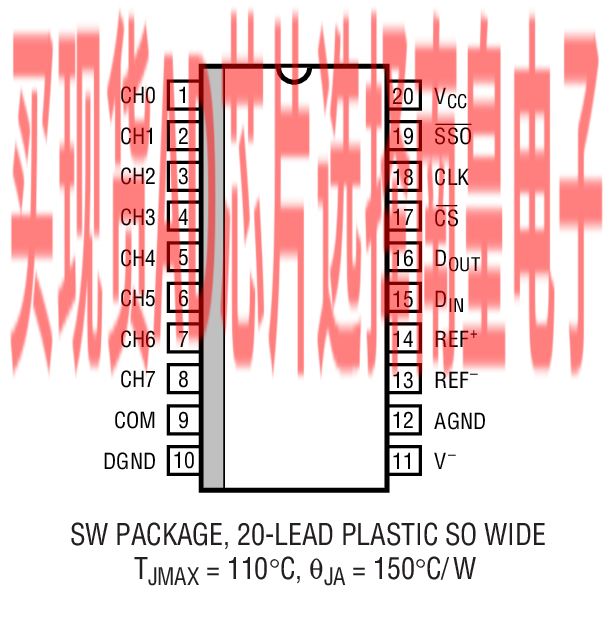

系统停机输出 (LTC1296)

LTC1296具体的完整产品型号参数及价格（美元）：

LTC1296BCN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：14.95（100-499个）；14.78（1000+个）

LTC1296BCSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：15.47（100-499个）；15.24（1000+个）

LTC1296BCSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：15.47（100-499个）；15.24（1000+个）

LTC1296BIN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：16.85（100-499个）；16.62（1000+个）

LTC1296BISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：17.37（100-499个）；17.14（1000+个）

LTC1296BISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：17.37（100-499个）；17.14（1000+个）

LTC1296CCN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：10.64（100-499个）；10.52（1000+个）

LTC1296CCSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：11.04（100-499个）；10.93（1000+个）

LTC1296CCSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：11.04（100-499个）；10.93（1000+个）

LTC1296CIN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：12.65（100-499个）；12.48（1000+个）

LTC1296CISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：13.17（100-499个）；13（1000+个）

LTC1296CISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：13.17（100-499个）；13（1000+个）

LTC1296DCN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：9.72（100-499个）；9.6（1000+个）

LTC1296DCSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：10.06（100-499个）；9.95（1000+个）

LTC1296DCSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：10.06（100-499个）；9.95（1000+个）

LTC1296DIN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：11.85（100-499个）；11.73（1000+个）

LTC1296DISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：12.36（100-499个）；12.25（1000+个）

LTC1296DISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：12.36（100-499个）；12.25（1000+个）

LTC1296的评估套件：
