LTC1289（3V、单芯片 12 位数据采集系统）-AD代理

LTC1289的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：3V、单芯片 12 位数据采集系统
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1289的产品详情：

LTC1289 是一款 3V 数据采集组件，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件的规格指标在 2.7V 电源电压条件下得到保证。LTC1289 运用 LTCMOSTM 开关式电容器技术以执行 12 位单极性、或 11 位带符号的双极性 A/D 转换。8 通道输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。当 LTC1289 闲置时，在那些期望低功耗的应用中可将其断电。

串行 I/O 专为与业界标准全双工串行接口相兼容而设计。它允许 MSB 或 LSB 优先数据，并在双极性模式中自动地提供二进制补码输出编码。输出数据字可针对 8 位、12 位或 16 位的长度进行编程。这提供了至移位寄存器和多种处理器的简易接口。

主要规格

有保证的最小电源电压：2.7V
分辨率：12 位
快速转换时间：26μs (在整个温度范围内的最大值)
低电源电流：1.0mA

????

LTC1289的优势和特点：

单电源 3.3V 或 ±3.3V 操作
软件可编程特性
- 单极性 / 双极性转换
- 4 个差分 / 8 个单端输入
- 可变的数据字长
- 电源停机
内置采样及保持电路
至大多数 MPU 串行端口和所有 MPU 并行端口的直接 4 线式接口
25kHz 最大吞吐速率

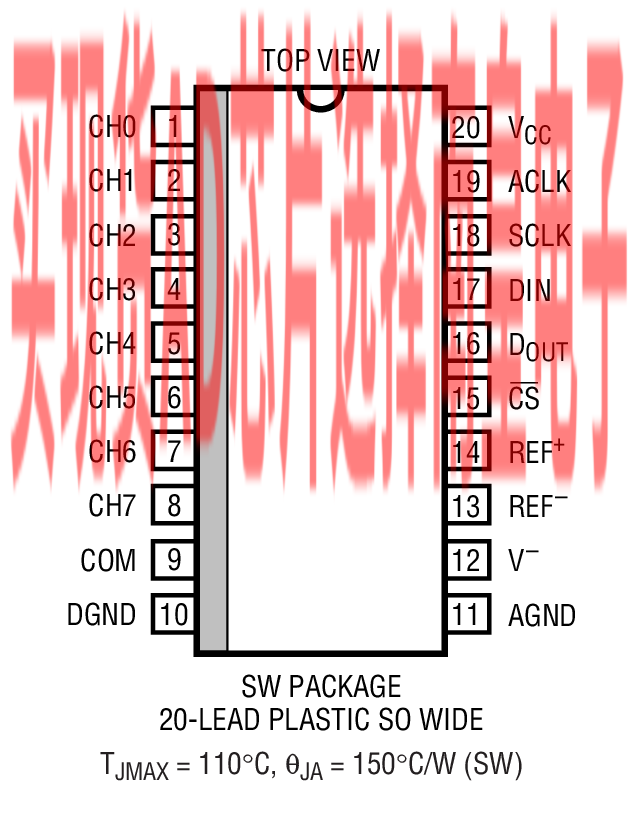

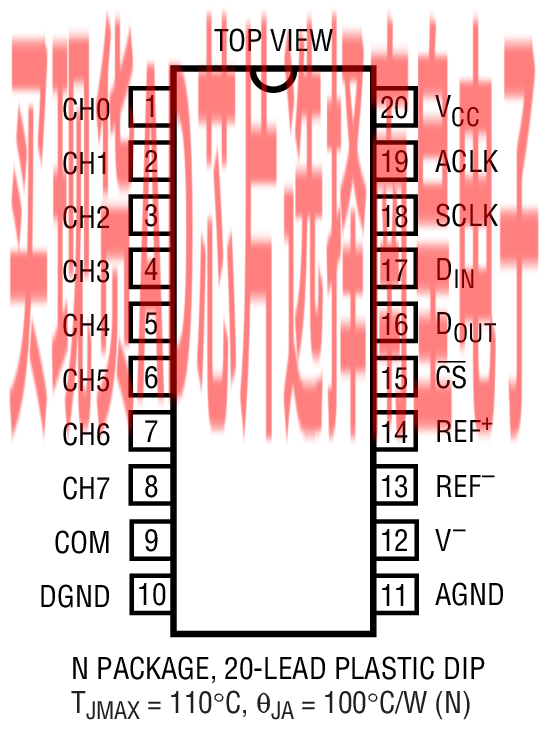

可提供 20 引脚 PDIP 封装和 20 引脚 SW 封装

????

LTC1289具体的完整产品型号参数及价格（美元）：

LTC1289BCN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：26.39（100-499个）；26.11（1000+个）

LTC1289BCSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：31.8（100-499个）；31.45（1000+个）

LTC1289BCSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：31.8（100-499个）；31.45（1000+个）

LTC1289CCN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：21.1（100-499个）；20.87（1000+个）

LTC1289CCSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：25.47（100-499个）；25.19（1000+个）

LTC1289CCSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：25.47（100-499个）；25.19（1000+个）

LTC1289的评估套件：
