LTC1286 / LTC1298 是微功率、12 位、逐次逼近型采样 A/D 转换器。这两款器件在执行转换操作时通常仅吸收 250μA 电源电流，并且每当它们不执行转换时将自动地断电至 1nA 的典型电源电流。LTC1286 / LTC1298 内置于 8 引脚 SO 封装，并采用 5V 至 9V 电源供电运行。这些 12 位、开关式电容器、逐次逼近型 ADC 纳入了采样及保持电路。LTC1286 具有单个差分模拟输入。LTC1298 提供了一个软件可选的 2 通道 MUX。

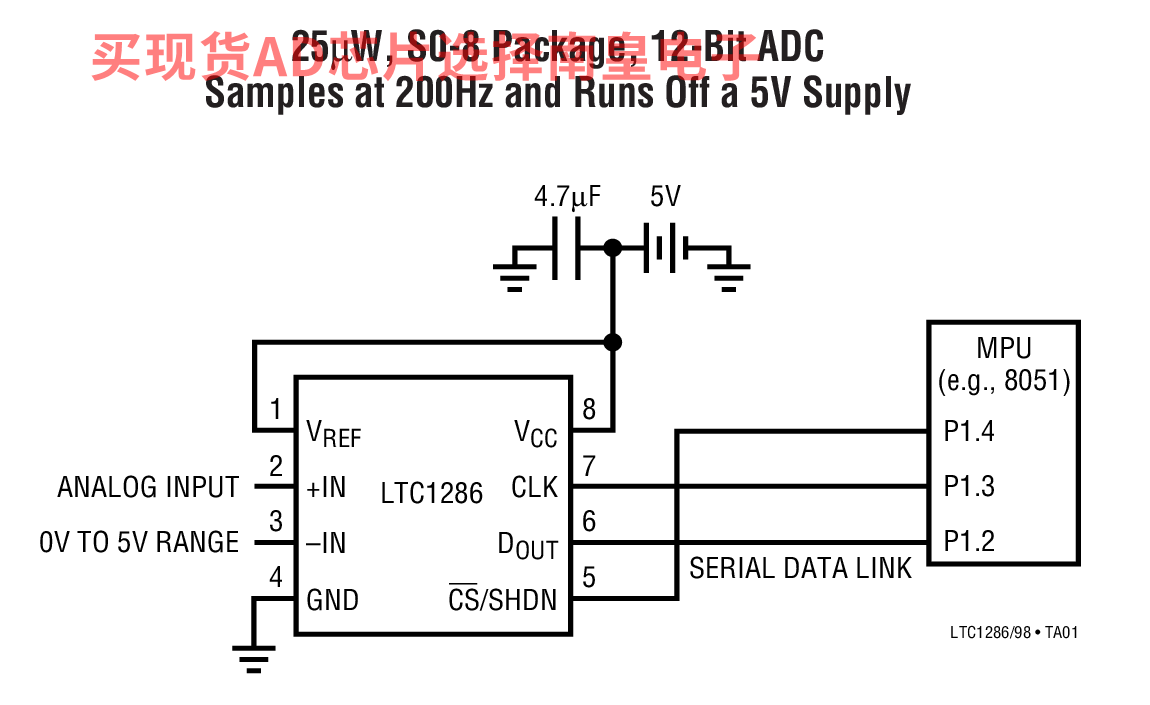

片内串行端口可通过三根导线提供至众多微处理器和微控制器的高效数据传输。这与微功率消耗特性相结合，可实现远程定位并有助于穿越隔离势垒传输数据。

这些电路可在比例式应用中使用，或与一个外部基准配合使用。高阻抗模拟输入以及可在缩减的电压范围内 (至 1.5V 全标度) 工作的能力使得它们在许多应用中可与传感器和换能器直接相连，从而免除了增设增益级的需要。

应用

• 电池供电型系统
• 远程数据采集
• 电池监视
• 手持式终端接口
• 温度测量
• 隔离式数据采集

• 12 位分辨率
• 8 引脚 SOIC 塑料封装
• 低成本

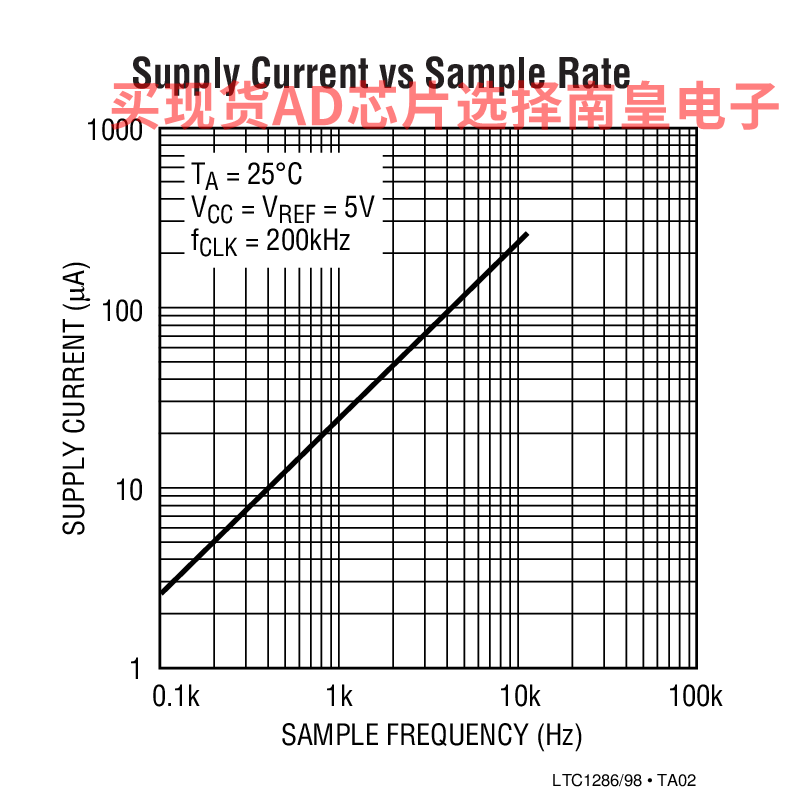

• 低电源电流：250μA (典型值)
• 自动停机至 1nA (典型值)
• 有保证的 ±3/4LSB (最大值) DNL
• 5V 至 9V 单电源操作
• 片内采样及保持电路
• 60μs 转换时间
• 采样速率：
  • 12.5 ksps (LTC1286)
  • 11.1 ksps (LTC1298)
• I/O 可兼容 SPI、Microwire 等等
• 差分输入 (LTC1286)
• 2 通道多路复用器 MUX (LTC1298)
• 可提供 3V 版本：LTC1285 / LTC1288

LTC1286CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.78（100-499个）；5.72（1000+个）

LTC1286CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；6.23（1000+个）

LTC1286CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；6.23（1000+个）

LTC1286IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.21（100-499个）；7.1（1000+个）

LTC1286IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.87（100-499个）；7.71（1000+个）

LTC1286IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.87（100-499个）；7.71（1000+个）

DC043A：LTC1286CS8 | Micropower 12-Bit Serial I/O ADC Board
