- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：具有1μA关断电流的12位、10mW、100ksps ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1274/LTC1277是8μs采样12位模数转换器，采用5V或 ±5V单电源供电，仅消耗2mA (典型值) 电流。这些简单易用的器件配有2μs采样保持电路、精密基准电压源和内部微调时钟。单极性和双极性转换模式增加了这两款ADC的灵活性。

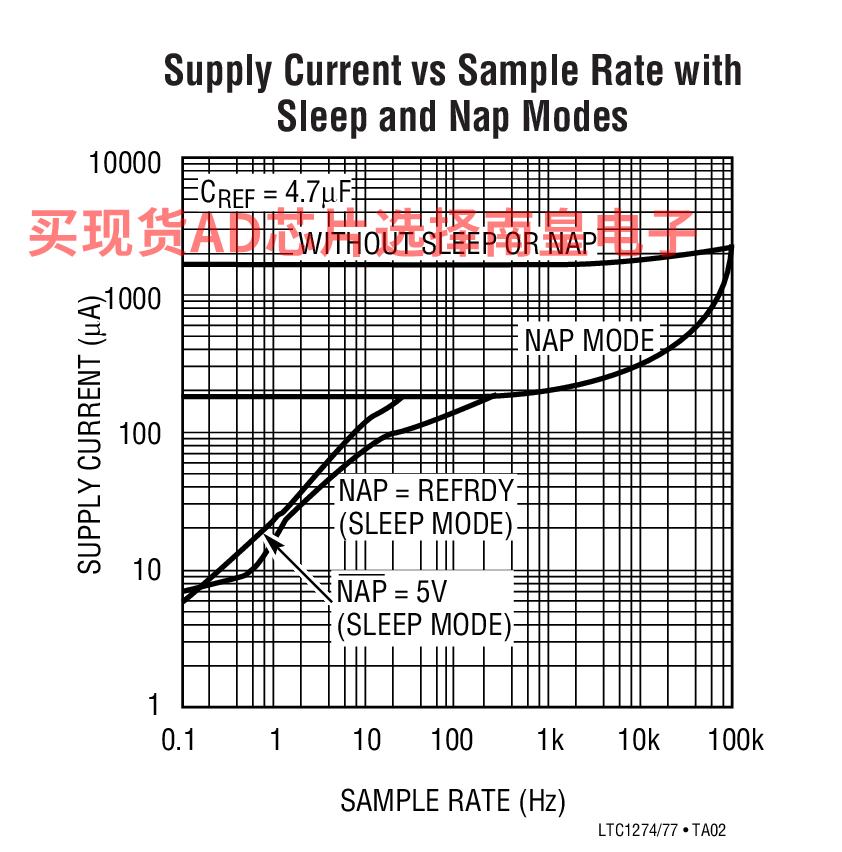

LTC1277提供两种关断模式。在打盹模式下，LTC1277仅消耗180μA电流，从打盹模式即时唤醒功能允许LTC1277在短暂的非活动期间也可以断电。在休眠模式下将消耗仅1μA电流。REFRDY信号用于显示ADC从休眠模式唤醒后处于采样就绪状态。LTC1274也提供休眠模式和REFRDY信号。
这两款模数转换器采用5V单电源转换0V至4.096V单极性输入，或采用±5V电源转换±2.048V双极性输入。
LTC1274具有单端输入和12位并行数据格式。LTC1277提供差分输入和双字节读取格式。双极性模式可格式化为二进制补码(LTC1274)和偏移二进制 (LTC1277)。
应用
- 电池供电型便携式系统
- 用于个人电脑(PC)的高速数据采集
- 数字信号处理
- 多路复用数据采集系统
- 音频和电信处理
- 频谱分析
- 低功耗：10mW
- 采样速率：100ksps
- 对超过奈奎斯频率的输入进行采样，72dB S/(N + D) 和 82dB THD (在 fIN = 100kHz )
- 单电源 5V 或 ±5V 操作
- 在睡眠模式中电源停机至 1μA
- 具即时唤醒功能的 180μA 打盹模式 (LTC1277)
- 可对内部基准进行过驱动
- 内部同步时钟
- 0V 至 4.096V 或 ±2.048V 输入范围 (1mV/LSB)
- 24 引脚 SO 封装
LTC1277CSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：10.12（100-499个）；9.32（1000+个）
LTC1277CSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：10.12（100-499个）；9.32（1000+个）
LTC1277ISW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：-40 to 85C，AD官网报价：10.98（100-499个）；10.12（1000+个）
LTC1277ISW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：10.98（100-499个）；10.12（1000+个）
LTC1277CSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：10.12（100-499个）；9.32（1000+个）
LTC1277CSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：10.12（100-499个）；9.32（1000+个）
LTC1277ISW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：-40 to 85C，AD官网报价：10.98（100-499个）；10.12（1000+个）
LTC1277ISW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：10.98（100-499个）；10.12（1000+个）
