LTC1274 / LTC1277 是 8μs 采样 12 位 A/D 转换器，它们仅从单 5V 或 ±5V 电源吸收 2mA (典型值) 电流。这些简单易用的器件配有一个 2μs 采样及保持电路、一个精准型基准和一个在内部修整的时钟。单极性和双极性转换模式增加了这两款 ADC 的灵活性。

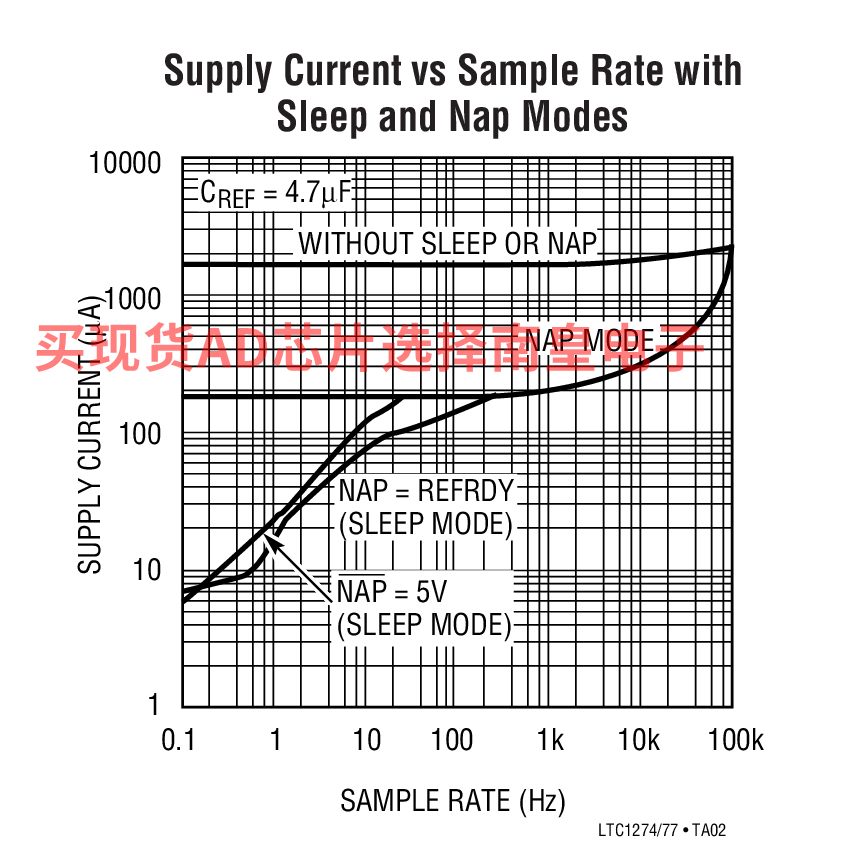

LTC1277 提供了两种断电模式。在打盹模式中，LTC1277 仅吸收 180μA 电流，而且从打盹模式即时唤醒的功能允许 LTC1273 即使在短暂的闲置周期中也可以断电。在睡眠模式中将仅吸收 1μA 电流。一个 REFRDY 信号用于显示 ADC 在从睡眠模式唤醒之后处于采样就绪状态。LTC1274 也提供了睡眠模式和 REFRDY 信号。

这两款 A/D 转换器采用单 5V 电源转换 0V 至 4.096V 单极性输入，或采用 ±5V 电源转换 ±2.048V 双极性输入。

LTC1274 具有一个单端输入和一种 12 位并行数据模式。LTC1277 提供了一个差分输入和一种两字节读取格式。双极性模式被格式化为二进制补码 (LTC1274) 和偏移二进制 (LTC1277)。

应用

• 电池供电型便携式系统
• 用于 PC 的高速数据采集
• 数字信号处理
• 多路复用数据采集系统
• 音频和电信处理
• 频谱分析

• 低功耗：10mW
• 采样速率：100ksps
• 对超过奈奎斯频率的输入进行采样，72dB S/(N + D) 和 82dB THD (在 fIN = 100kHz )
• 单电源 5V 或 ±5V 操作
• 在睡眠模式中电源停机至 1μA
• 具即时唤醒功能的 180μA 打盹模式 (LTC1277)
• 可对内部基准进行过驱动
• 内部同步时钟
• 0V 至 4.096V 或 ±2.048V 输入范围 (1mV/LSB)
• 24 引脚 SO 封装

LTC1274CSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：9.6（100-499个）；8.86（1000+个）

LTC1274CSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：9.6（100-499个）；8.86（1000+个）

LTC1274ISW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：-40 to 85C，AD官网报价：10.52（100-499个）；9.83（1000+个）

LTC1274ISW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：10.52（100-499个）；9.83（1000+个）

LTC1274CSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：9.6（100-499个）；8.86（1000+个）

LTC1274CSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：9.6（100-499个）；8.86（1000+个）

LTC1274ISW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：-40 to 85C，AD官网报价：10.52（100-499个）；9.83（1000+个）

LTC1274ISW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：10.52（100-499个）；9.83（1000+个）
