- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：12 位、3μs、250kHz 采样 A/D 转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

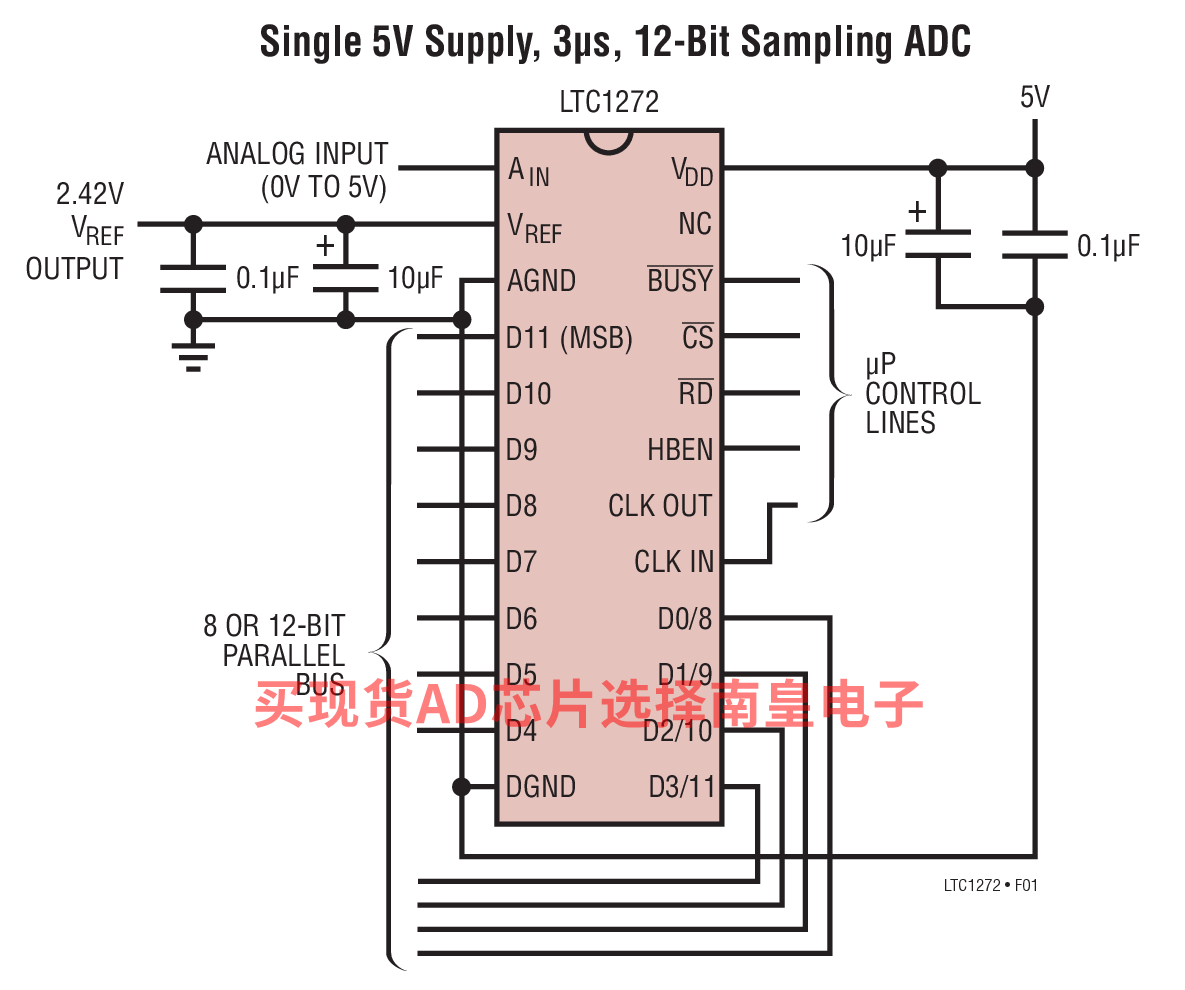

LTC1272 是一种 3µs、12 位连续接近式采样 A/D 转换器。其接脚线与业界标准的 AD7572 相同，并可提供更快的转换时间、片上采样和保持、以及单电源操作功能。它采用了 LTBiCMOS 开关电容器技术，以把一个高速 12 位 ADC 与快速、精确的采样和保持及一个精密基准组合起来。
LTC1272 采用单 5V 工作电源，但也可接受 AD7572 所要求的 5V/-15V 电源 (引脚 23 在 LTC1272 上未予连接，即 AD7572 的负电源引脚)。 LTC1272 具有与 AD7572 相同的 0V 至 5V 输入范围，但为了实现单电源操作，它提供一个 2.42V 基准输出而不用 AD7572 的 -5.25V。如果基准电容器极性反转且在转换操作之间留有 1µs 的采样和保持采集时间，则可插入 LTC1272 来顶替 AD7572。
输出数据可作为一个 12 位字或两个 8 位字节来读取。这使得能够容易地与 8 位以及更高位的处理器相连接。LTC1272 可与一个晶体振荡器或一个外部时钟一起使用，并有 3ms 和 8ms 两种速度等级。
应用
- 高速数据采集
- 数字信号处理 (DSP)
- 复用数据采集系统
- 单电源系统

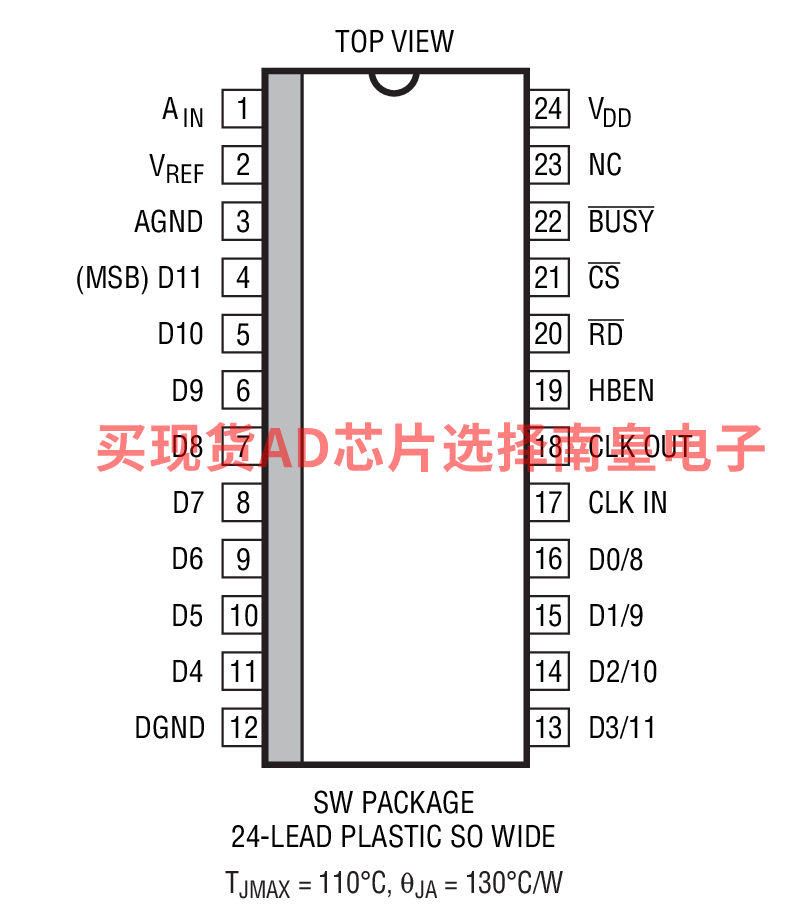

- AD7572 接脚分布
- 12 位分辨率
- 3µs 和 8µs 转换时间
- 片上采样和保持
- 采样率高达 250kHz
- 5V 单电源工作
- 无需负电源
- 片上 25ppm/°C 基准
- 75mW (典型值) 功耗
- 所有引脚均有 ESD 保护功能

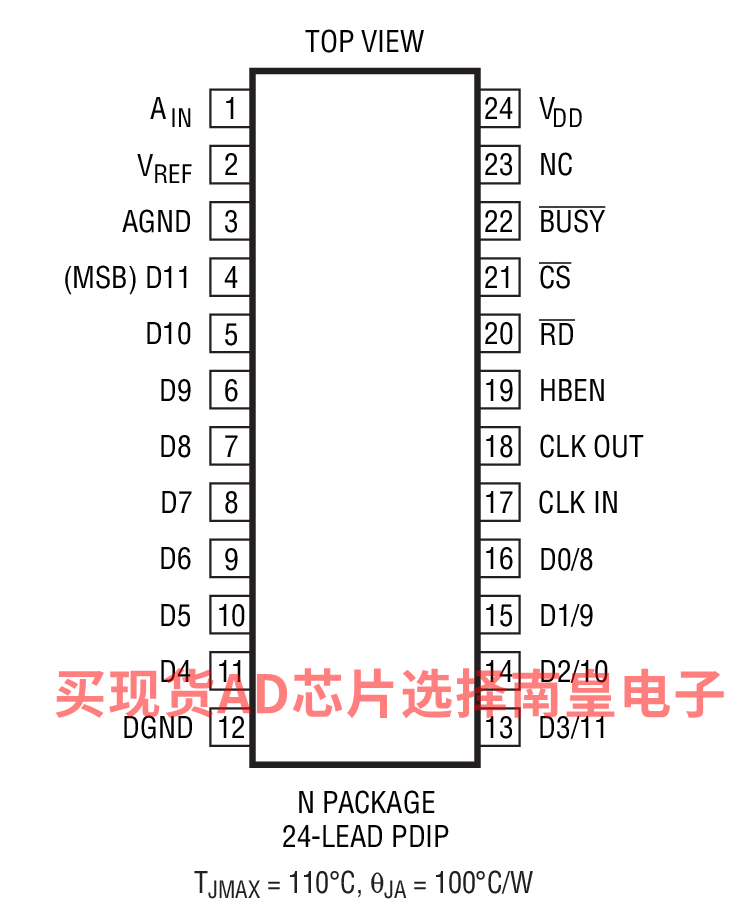

- 24 引脚窄式 DIP 和 SOL 封装
LTC1272-3ACN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：22.5（100-499个）；22.19（1000+个）
LTC1272-3ACSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：23.56（100-499个）；23.13（1000+个）
LTC1272-3ACSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：23.56（100-499个）；23.13（1000+个）
LTC1272-3CCN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：13.81（100-499个）；13.56（1000+个）
LTC1272-3CCSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：15.31（100-499个）；15.06（1000+个）
LTC1272-3CCSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：15.31（100-499个）；15.06（1000+个）
LTC1272-8ACN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：16.88（100-499个）；16.63（1000+个）
LTC1272-8ACSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：17.94（100-499个）；17.81（1000+个）
LTC1272-8ACSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：17.94（100-499个）；17.81（1000+个）
LTC1272-8CCN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：10（100-499个）；9.88（1000+个）
LTC1272-8CCSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：11（100-499个）；10.81（1000+个）
LTC1272-8CCSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：11（100-499个）；10.81（1000+个）
LTC1272-3ACN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：22.5（100-499个）；22.19（1000+个）
LTC1272-3ACSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：23.56（100-499个）；23.13（1000+个）
LTC1272-3ACSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：23.56（100-499个）；23.13（1000+个）
LTC1272-3CCN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：13.81（100-499个）；13.56（1000+个）
LTC1272-3CCSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：15.31（100-499个）；15.06（1000+个）
LTC1272-3CCSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：15.31（100-499个）；15.06（1000+个）
LTC1272-8ACN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：16.88（100-499个）；16.63（1000+个）
LTC1272-8ACSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：17.94（100-499个）；17.81（1000+个）
LTC1272-8ACSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：17.94（100-499个）；17.81（1000+个）
LTC1272-8CCN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：10（100-499个）；9.88（1000+个）
LTC1272-8CCSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：11（100-499个）；10.81（1000+个）
LTC1272-8CCSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：11（100-499个）；10.81（1000+个）
