- 制造厂商：AD
- 产品类别：无电感（电荷泵）DC-DC转换器
- 技术类目：GaAsFET 偏置发生器
- 功能描述：开关电容器稳压负输出转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1261 是一款开关电容器电压负输出转换器，专为采用单个正电源提供稳定的负电压而设计。LTC1261CS 依靠单个 3V 至 8V 电源运作，并提供一个 -1.25V 至 -8V 的可调输出电压。一个片内电阻器串允许 LTC1261CS 针对 -3.5V、-4V、-4.5V 或 -5V 输出电压进行配置，而无需使用外部组件。LTC1261CS8 专为那些采用一个 5V (或更高) 电源或者需要低输出电压的应用而优化。该器件需要单个 0.1μF 外部电容器，并在 8 引脚 SO 封装中提供了可调及固定的输出电压选项。LTC1261CS 需要一个或两个 (取决于输入电压) 0.1μF 外部电容器。这两种版本均必需增设外部输入和输出旁路电容器。ADJ / COMP 上一个任选的补偿电容器可用于降低输出电压纹波。
LTC1261 的每种版本都将提供高达 12mA 的输出电流和 5% 的保证输出调节准确度。LTC1261 包括一个漏极开路 REG 输出，当输出电压处于设定值的 5% 以内时，该输出将被拉至低电平。输出纹波通常低至 5mV。静态电流在工作时通常为 600μA，而在停机时为 5μA。
LTC1261 采用 14 引脚窄体 SO 封装和 8 引脚 SO 封装。
应用
- GaAs FET 偏置发生器
- 负电源发生器
- 电池供电型系统
- 单电源应用
- 可从单个正电源产生稳定的负电压

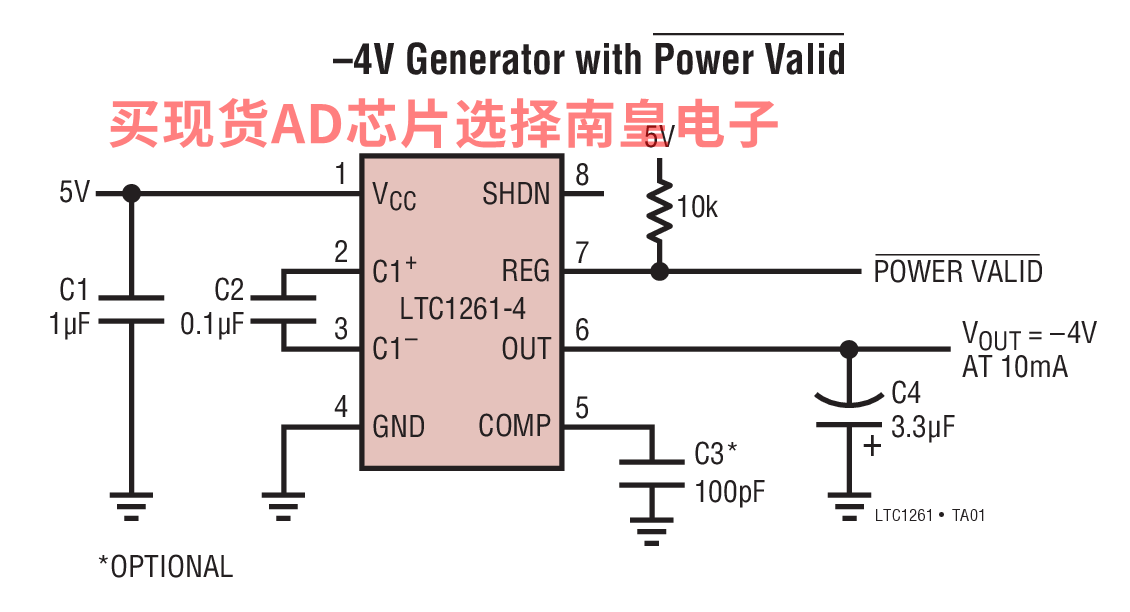

- 可从一个 3V 电源提供稳定的 -5V 输出
- REG 引脚负责指示输出处于调节状态
- 低输出纹波：5mV (典型值)
- 电源电流：600μA (典型值)
- 停机模式可将电源电流减小至 5μA
- 高达 15mA 的输出电流
- 可调或固定输出电压
- 只需 3 个或 4 个外部电容器
- 采用 SO-8 封装
LTC1261CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：3.11（100-499个）；2.94（1000+个）
LTC1261CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.11（100-499个）；2.94（1000+个）
LTC1261CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：
LTC1261CS8-4#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4.5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4.5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.7（100-499个）；2.48（1000+个）
LTC1261IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.7（100-499个）；2.48（1000+个）
LTC1261CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：3.11（100-499个）；2.94（1000+个）
LTC1261CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.11（100-499个）；2.94（1000+个）
LTC1261CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：
LTC1261CS8-4#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4.5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261CS8-4.5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）
LTC1261IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.7（100-499个）；2.48（1000+个）
LTC1261IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.7（100-499个）；2.48（1000+个）
