- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：多路复用模数转换器
- 功能描述：具自动停机选项的 8 位、SO-8 封装、1Msps ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1196/LTC1198 是 600ns、8 位 A/D 转换器，具有高达 1MHz 的采样频率。它们采用 8 引脚 SO 封装，并使用 3V 至 6V 工作电源。功耗仅为 10mW (采用一个 3V 电源) 或 50mW (采用一个 5V 电源)。当不执行转换操作时，LTC1198 将自动断电，此时的典型供电电流只有 1nA。这些 8 位开关电容器逐次逼近型 ADC 包括采样及保护电路。LTC1196 具有一个差分模拟输入；LTC1198 提供了一个可利用软件来选择的两通道 MUX。
三线式串行 I/O、SO-8 封装、3V 工作电压和极高的采样速率与功率比使得这些 ADC 成为紧凑、高速系统的理想选择。
这些 ADC 可在比例式应用中使用，或与外部基准一起使用。由于具有高阻抗模拟输入，并能够在低于 1V 全标度的缩小跨度下运作 (LTC1196)，因此在许多应用中可直接连接至信号源，从而免除了增设增益级的需要。
A 级器件的规格在整个温度范围内达到 ±1/2LSB (最大值) 的总未调整误差。
应用
- 高速数据采集
- 磁盘驱动器
- 便携式或紧凑型仪表
- 低功率或电池供电型系统
- 高采样频率：
- 1MHz (LTC1196)
- 750kHz (LTC1198)
- 低成本
- 单电源 3V 和 5V 规格
- 低功率：
- 10mW (采用 3V 电源)
- 50mW (采用 5V 电源)
- 自动停机：典型供电电流为 1nA (LTC1198)
- ±1/2LSB 总未调整误差 (在整个温度范围内)
- 三线式串行 I/O
- 1V 至 5V 输入跨度范围 (LTC1196)

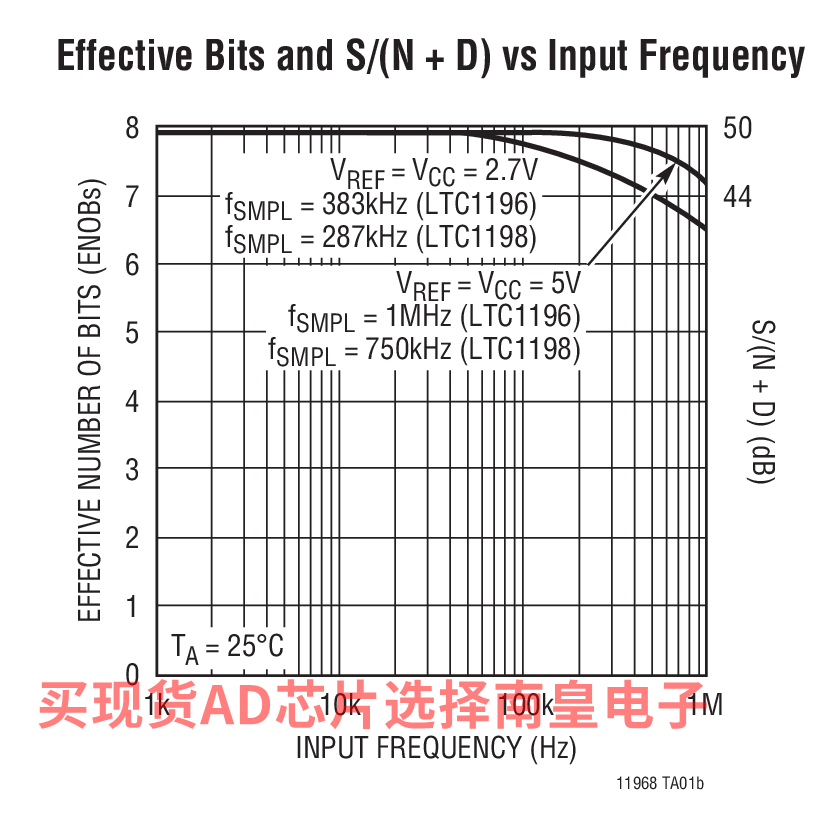

- 把 1MHz 输入转换为 7 个有效位
- 差分输入 (LTC1196)
- 两通道 MUX (LTC1198)

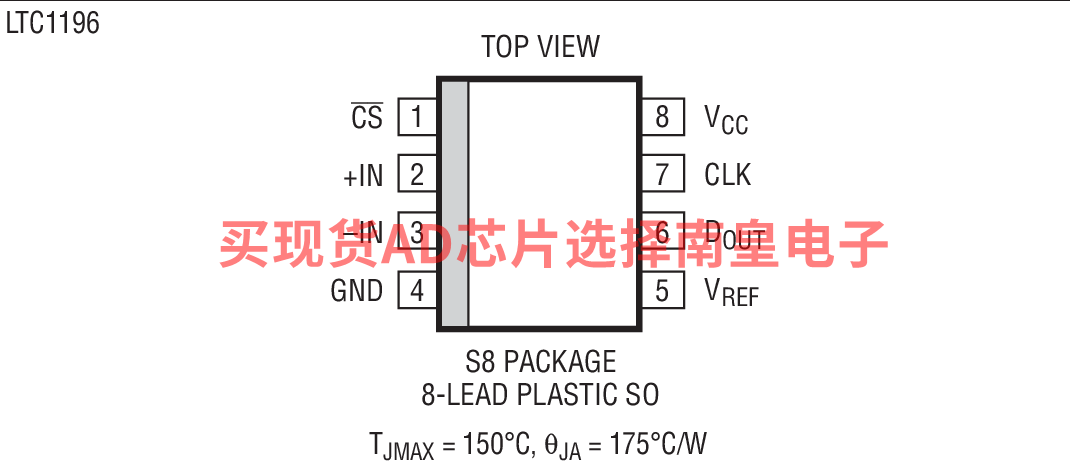

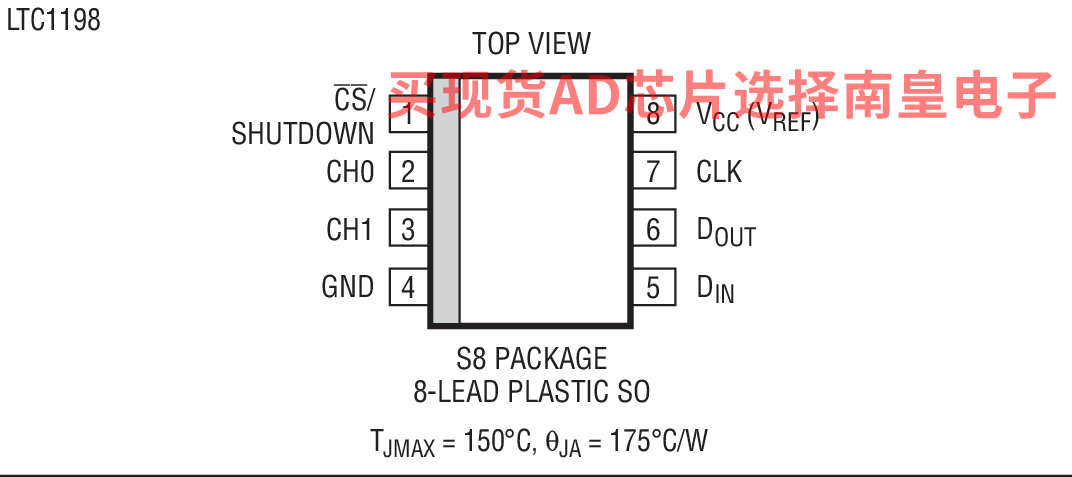

- SO-8 塑料封装
LTC1198-1ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.10（100-499个）；5.82（1000+个）
LTC1198-1ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.10（100-499个）；5.82（1000+个）
LTC1198-1BCS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.06（100-499个）；4.78（1000+个）
LTC1198-1BCS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.06（100-499个）；4.78（1000+个）
LTC1198-2ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.49（100-499个）；4.27（1000+个）
LTC1198-2ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.49（100-499个）；4.27（1000+个）
LTC1198-2BCS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.4（1000+个）
LTC1198-2BCS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.4（1000+个）
LTC1198-1ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.10（100-499个）；5.82（1000+个）
LTC1198-1ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.10（100-499个）；5.82（1000+个）
LTC1198-1BCS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.06（100-499个）；4.78（1000+个）
LTC1198-1BCS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.06（100-499个）；4.78（1000+个）
LTC1198-2ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.49（100-499个）；4.27（1000+个）
LTC1198-2ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.49（100-499个）；4.27（1000+个）
LTC1198-2BCS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.4（1000+个）
LTC1198-2BCS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.4（1000+个）
