- 制造厂商：AD
- 产品类别：无电感（电荷泵）DC-DC转换器
- 技术类目：非稳压倍压/反相电荷泵
- 功能描述：带关断功能的宽输入范围开关电容电压转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1144是一款单芯片CMOS开关电容电压转换器。它在2V至18V的输入范围内执行从正到负的电源电压转换，从而产生–2V至–18V的互补输出电压。仅需两个非关键的外部电容即可提供充电泵和电荷储存器功能。
该转换器有一个内部振荡器，它可以被外部时钟过驱或在连接到电容器时减慢速度。该振荡器在无负载时以10kHz频率运行。此外，如果将BOOST引脚连接至V+，则还可获得音频频段之外的更高频率。SHDN引脚将电源电流减小至8μA，可在转换器不用时节省功耗。
LTC1144包含一个内部振荡器、二分频、电压电平移位器和4个功率MOSFET。一个特殊的逻辑电路将防止功率N沟道开关基板接通。
应用
- 转换15V至±15V电源
- 低成本负电源
- 数据采集系统
- LTC1044或7660的高压升级版本
- 分压和倍压
- 汽车应用
- 带壁式适配器/充电器的电池系统
- 宽工作电源电压范围：2V 至 18V
- BOOST 引脚 (引脚 1) 用于较高的开关频率

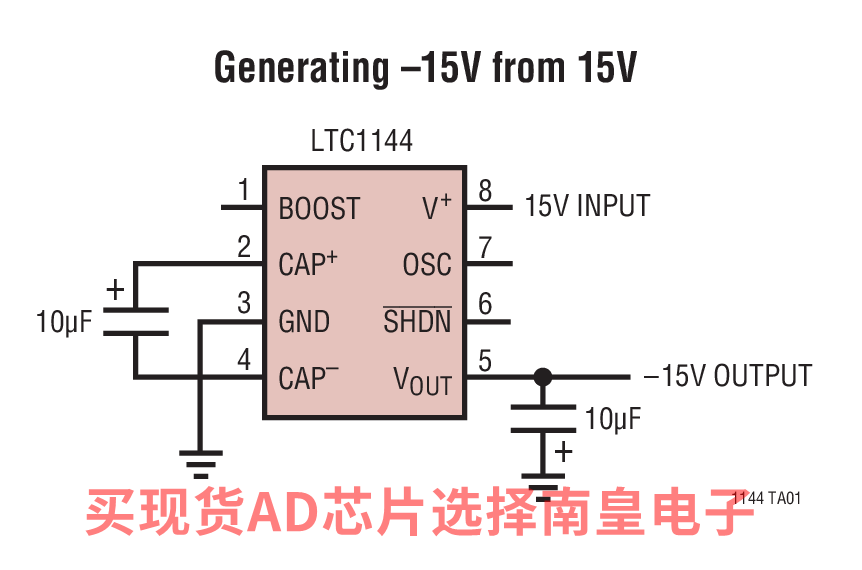

- 15V 至 -15V 电源的简单转换
- 低输出电阻：120Ω (最大值)
- 利用 SHDN 引脚将停机模式电源电流减小至 8μA
- 开路电压转换效率：99.9% (典型值)
- 电源转换效率：93% (典型值)
- 简单易用
LTC1144CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.82（100-499个）；2.76（1000+个）
LTC1144CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.55（100-499个）；2.89（1000+个）
LTC1144CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.55（100-499个）；2.89（1000+个）
LTC1144IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.34（100-499个）；3.22（1000+个）
LTC1144IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.51（100-499个）；3.35（1000+个）
LTC1144IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.51（100-499个）；3.35（1000+个）
LTC1144CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.82（100-499个）；2.76（1000+个）
LTC1144CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.55（100-499个）；2.89（1000+个）
LTC1144CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.55（100-499个）；2.89（1000+个）
LTC1144IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.34（100-499个）；3.22（1000+个）
LTC1144IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.51（100-499个）；3.35（1000+个）
LTC1144IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.51（100-499个）；3.35（1000+个）
