- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：多路复用模数转换器
- 功能描述：8 通道、10 位串行 I/O 数据采集系统
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1091 / LTC1092 / LTC1093 / LTC1094 10 位数据采集系统专为在对来自众多信号源和换能器的模拟数据进行数字化处理时提供完整的功能、卓越的准确度和易用性而设计。这些器件的设计以一个 10 位开关式电容器逐次逼近型 A/D 转换内核为中心，纳入了软件可配置模拟多路复用器和双极性与单极性转换模式，以及片内采样及保持电路。片内串行端口可实现至众多微处理器和微控制器的高效数据传输。这些电路能够在比例式应用中提供一个完整的数据采集系统，或在其他应用中与一个外部基准配合使用。
高阻抗模拟输入以及可在缩减的电压范围内 (低于 1V 全标度) 工作的能力使得它们在许多应用中可与传感器和换能器直接相连，从而免除了增设增益级的需要。
一个高效串行端口可在无需外部硬件的情况下与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口进行通信，因而仅仅通过三根导线即可传输多达 8 个通道的数据。这与低功耗特性相结合，可实现远程定位并有助于穿越隔离势垒传输数据。

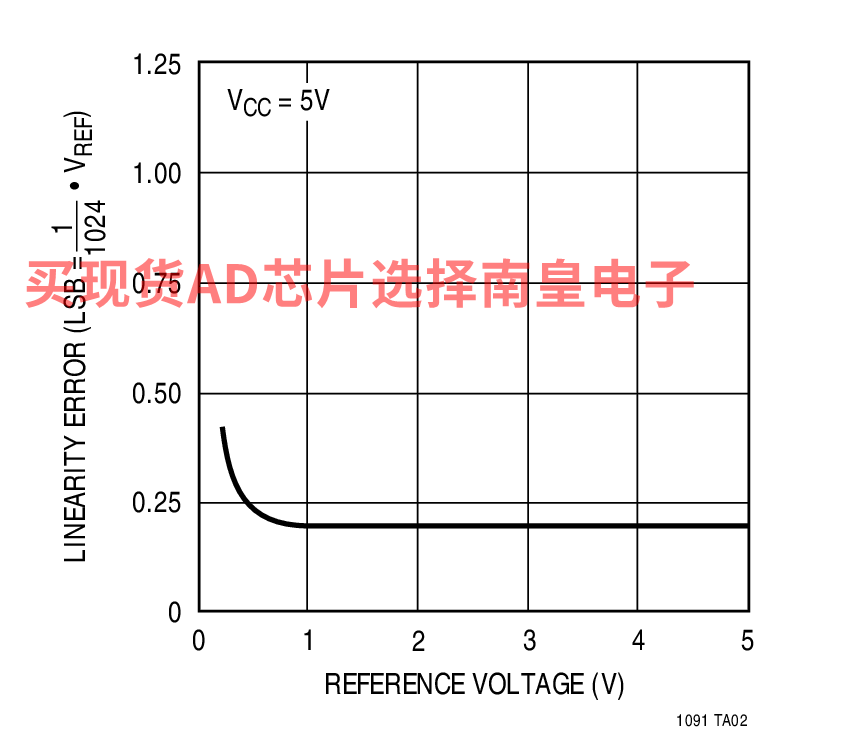

偏移、线性度和全标度误差的温度漂移均极低 (通常为 1ppm/°C)，从而允许将所有器件等级版本在整个温度范围内的偏移和线性误差规格在 ±0.5LSB (最大值)。此外，A 级器件将整个温度范围内的全标度误差和总未调整误差 (包括偏移、线性度和全标度误差的影响) 规格在 ±1LSB (最大值)。对于那些全标度是可调或无足轻重的应用，等级较低的器件版本具有 ±2LSB 的全标度指标。
- 可编程特性
- 单极性 / 双极性转换
- 差分 / 单端多路复用器配置
- 内置采样及保持电路
- 单电源 5V、10V 或 ±5V 操作

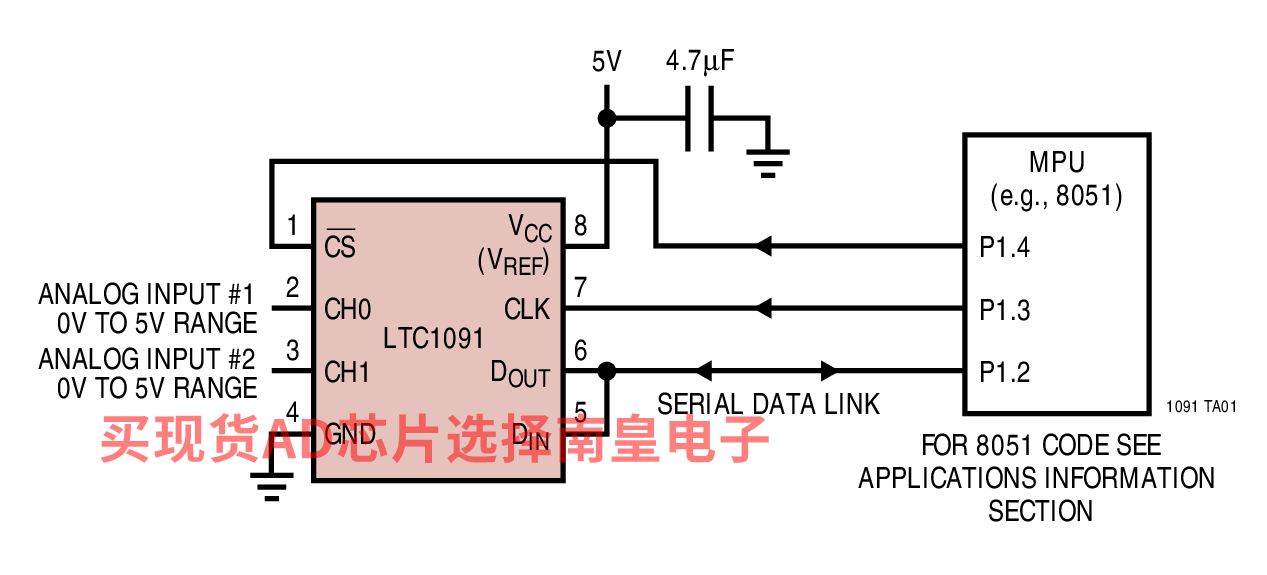

- 至大多数 MPU 串行端口和所有 MPU 并行 I/O 端口的直接 3 线或 4 线式接口
- 模拟输入共模至电源轨
- 分辨率：10 位
- 总未调整误差 (A 级)：±1LSB (在整个温度范围内)
- 快速转换时间：20μs
- 低电源电流
- LTC1091：3.5mA (最大值)，1.5mA (典型值)
- LTC1092 / LTC1093 / LTC1094：2.5mA (最大值)，1mA (典型值)
LTC1094ACN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：19.75（100-499个）；18.69（1000+个）
LTC1094CN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：12.38（100-499个）；11.81（1000+个）
LTC1094ACN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：19.75（100-499个）；18.69（1000+个）
LTC1094CN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：12.38（100-499个）；11.81（1000+个）
