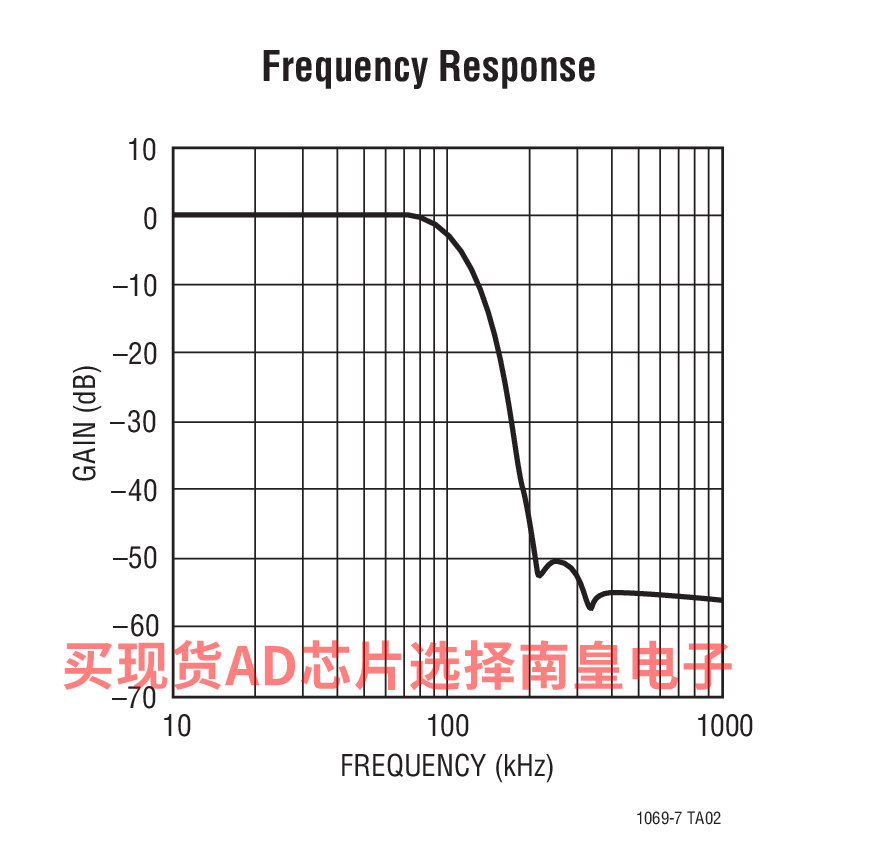

LTC1069-7 是一款单片式、时钟可调谐、线性相位、8 阶低通滤波器。该滤波器的幅度响应近似一个升余弦滤波器 (α = 1)。该器件在截止频率条件下的增益为 -3dB，而在两倍截止频率条件下的衰减为 43dB。LTC1069-7 的截止频率由一个外部时钟来设定，并等于时钟频率除以 25。内部采样频率与截止频率之比为 50:1，即是在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。LTC1069-7 可从单 5V 电源至 ±5V 双电源工作。

在那些必须执行脉冲整形和通道带宽限制的数字通信系统中，可以采用 LTC1069-7 的增益和相位响应。任何需要一个具线性相位以及比传统 Bessel (贝塞耳) 滤波器更陡峭滚降的系统都可以采用 LTC1069-7。

LTC1069-7 具有一个宽动态范围。当采用 ±5V 电源和一个 0.1VRMS 至 2VRMS 输入范围时，“信号”与 “噪声 + THD”之比 ≥60dB。LTC1069-7 的宽带噪声为 140μVRMS。与其他的 LTC1069-X 滤波器不同，LTC1069-7 的典型通带增益等于 -1V/V。

LTC1069-7 采用 SO-8 封装。

要获得其他的滤波器响应和较低的功率/速度规格。请与凌力尔特联系。

• 数字通信滤波器
• 具线性相位的抗混叠滤波器
• 平滑滤波器

• 采用 SO-8 封装的 8 阶、线性相位滤波器
• 升余弦幅度响应
• -43dB 衰减 (在2 x fCUTOFF)
• 宽带噪声：140μVRMS
• 从单 5V 电源至 ±5V 电源工作
• 时钟可调谐至 200kHz (采用 ±5V 电源)
• 时钟可调谐至 120kHz (采用单 5V 电源)

LTC1069-7CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-7CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-7IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.05（1000+个）

LTC1069-7IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.05（1000+个）
