LTC1069-6 是一款单片式、低功率、8 阶低通滤波器，专为单 3V 或单 5V 电源操作而优化。LTC1069-6 的典型电流消耗为 1mA (在单 3V 电源操作条件下) 和 1.2mA (在单 5V 电源操作条件下)。

LTC1069-6 的截止频率是时钟可调谐式的，并且等于时钟频率除以 50。在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。

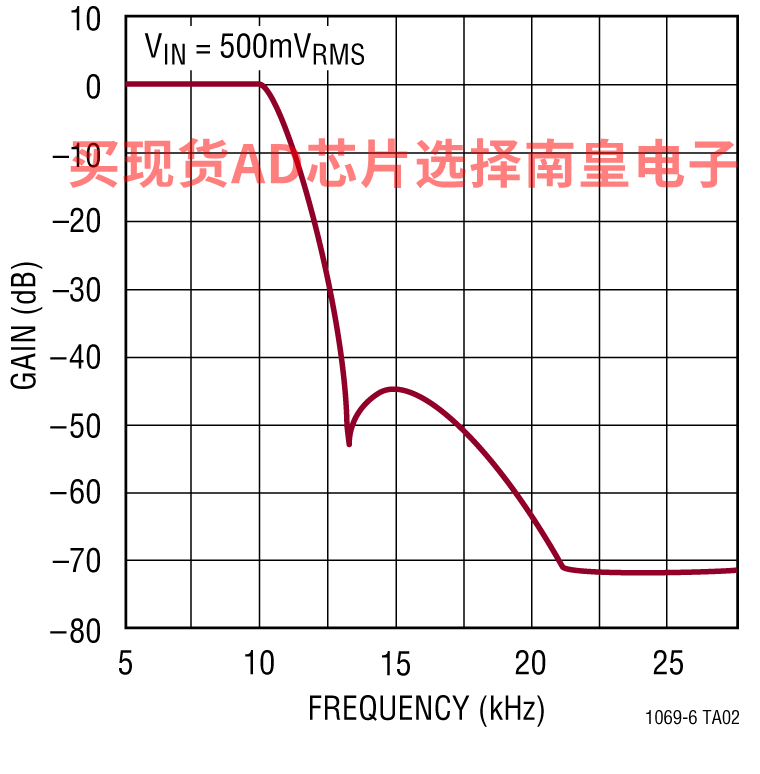

典型通带纹波为 ±0.1dB (在高达 0.9fCUTOFF 的条件下)。fCUTOFF 条件下的增益为 -0.7dB。LTC1069-6 的过渡频带具有渐近式衰减，在 1.3fCUTOFF 和 2.1fCUTOFF 的条件下分别达到了 42dB 和 70dB。最大阻带衰减为 72dB。

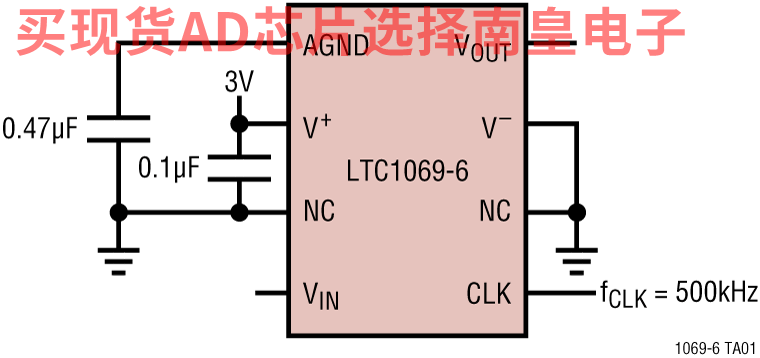

当采用单 5V 电源时，LTC1069-6 的截止频率可被时钟调谐至高达 20kHz；而当采用单 3V 电源时，其截止频率可以被时钟调谐至高达 14kHz。

LTC1069-6 的低功率特点并未以牺牲器件的动态范围为代价。当采用单 5V 电源和一个 0.4VRMS 至 1.4VRMS 的输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-6 的宽带噪声为 125μVRMS。

可以获得其他的滤波器响应和较高的速度。详情请与凌力尔特联系。

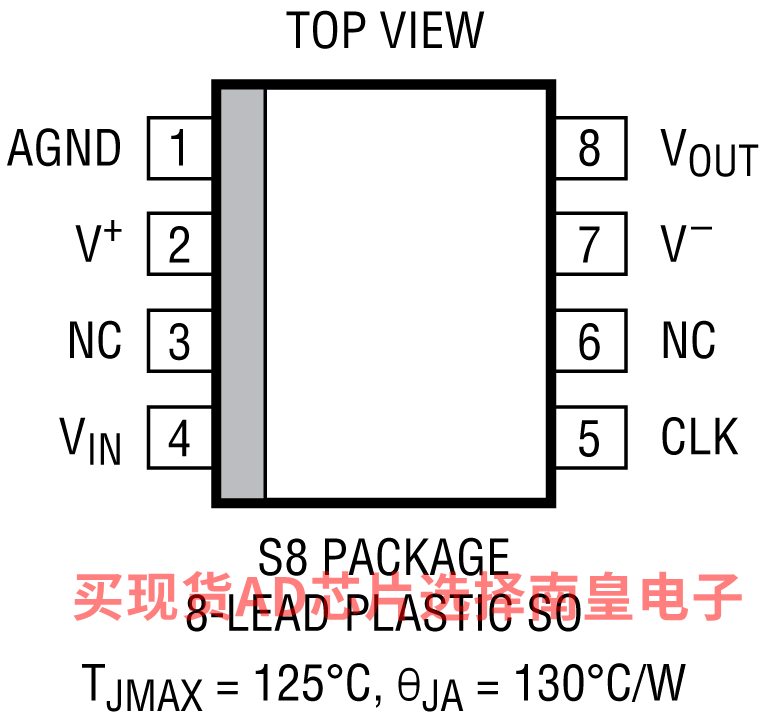

LTC1069-6 采用 8 引脚 SO 封装。

应用

• 手持式仪器
• 电信滤波器
• 抗混叠滤波器
• 平滑滤波器
• 音频
• 多媒体

• 采用 SO-8 封装的 8 阶椭圆滤波器
• 单 3V 工作电源：
  • 电源电流：1mA (典型值)
  • fCUTOFF：14kHz (最大值)
  • S/N 比：72dB
• 单 5V 工作电源：
  • 电源电流：1.2mA (典型值)
  • fCUTOFF：20kHz (最大值)
  • S/N 比：79dB

• 典型通带纹波：±0.1dB (在高达 0.9 fCUTOFF 的条件下)
• 42dB 衰减 (在 1.3fCUTOFF)
• 66dB 衰减 (在 2.0fCUTOFF)
• 70dB 衰减 (在 2.1fCUTOFF)
• 宽动态范围，75dB 或更高的 (S/N + THD)，在采用单 5V 工作电源条件下
• 宽带噪声：120μVRMS
• 时钟与 fCUTOFF 之比：50:1
• 内部采样比：100:1

LTC1069-6CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-6CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-6IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.11（1000+个）

LTC1069-6IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.11（1000+个）

LTC1069-6CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-6CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-6IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.11（1000+个）

LTC1069-6IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.11（1000+个）
