LTC1069-1（低功率、8 阶渐进式椭圆、低通滤波器）-AD代理

LTC1069-1的基本参数

制造厂商：AD
产品类别：滤波器
技术类目：低通滤波器
功能描述：低功率、8 阶渐进式椭圆、低通滤波器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1069-1的产品详情：

LTC1069-1 是一款单片式 8 阶低通滤波器，可提供时钟可调谐式截止频率和 2.5mA 电源电流 (采用单 5V 电源)。LTC1069-1 一个额外的特点是可采用单 3.3V 工作电源。

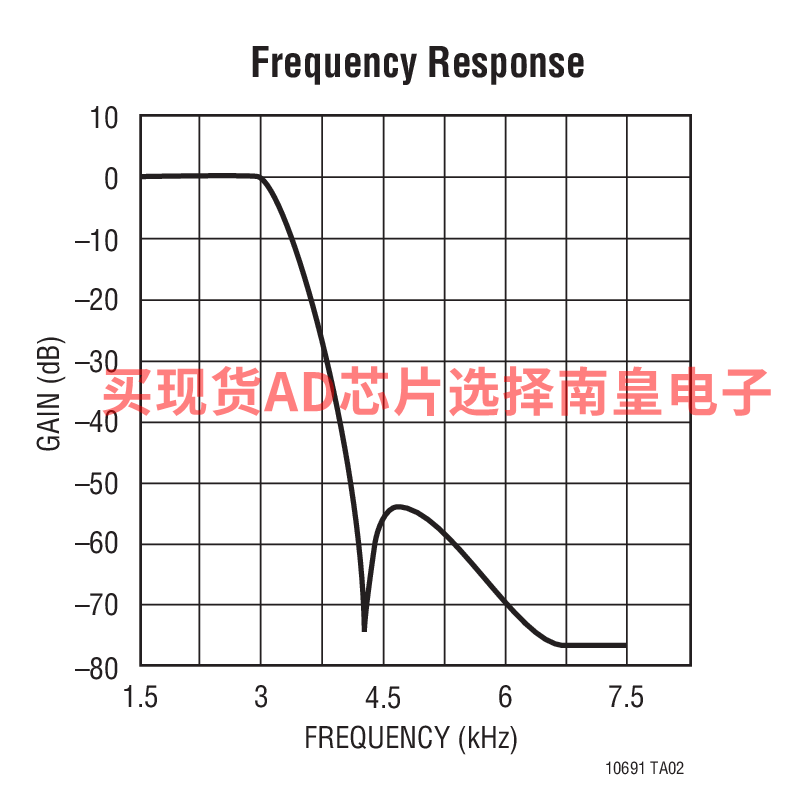

LTC1069-1 的截止频率 (fCUTOFF) 等于时钟频率除以 100。fCUTOFF 条件下的增益为 -0.7dB，而典型通带纹波为 ±0.15dB (在高达 0.9 fCUTOFF 的条件下)。LTC1069-1 的阻带衰减具有一个渐进式椭圆响应，在 1.2 fCUTOFF、1.4 fCUTOFF 和 2 fCUTOFF 条件下的衰减分别达到了 20dB、52dB 和 70dB。

当采用 ±5V 电源时，LTC1069-1 的截止频率可被时钟调谐至 12kHz；当采用单 5V 电源时，最大截止频率为 8kHz。

LTC1069-1 的低功率特点并未以牺牲器件的动态范围为代价。当采用 ±5V 电源和一个 0.3VRMS 至 2.5VRMS 输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-1 的宽带噪声为 110μVRMS。可以获得其他的滤波器响应和较低的功率或较高的速度。详情请与凌力尔特联系。

LTC1069-1 采用 8 引脚 PDIP 和 8 引脚 SO 封装。

应用

电信滤波器
抗混叠滤波器

LTC1069-1的优势和特点：

采用 SO-8 封装的 8 阶椭圆滤波器
采用单 3.3V 至 ±5V 工作电源
-20dB 衰减 (在 1.2fCUTOFF)
-52dB 衰减 (在 1.4fCUTOFF)
-70dB 衰减 (在 2fCUTOFF)
宽动态范围
110μVRMS 宽带噪声
3.8mA 电源电流 (采用 ±5V 电源)
2.5mA 电源电流 (采用单 5V 电源)
2mA 电源电流 (采用单 3.3V 电源)

LTC1069-1具体的完整产品型号参数及价格（美元）：

LTC1069-1CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.64（100-499个）；5.41（1000+个）

LTC1069-1CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-1CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.59（1000+个）

LTC1069-1IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：6.15（100-499个）；5.92（1000+个）

LTC1069-1IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.11（1000+个）

LTC1069-1IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.38（100-499个）；6.11（1000+个）

LTC1069-1的评估套件：
