LTC1064（低噪声、快速、4 通道、通用型滤波器单元式部件）-AD代理

LTC1064的基本参数

制造厂商：AD
产品类别：滤波器
技术类目：滤波器构建模块
功能描述：低噪声、快速、4 通道、通用型滤波器单元式部件
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC1064的产品详情：

LTC1064 包含 4 个高速、低噪声开关电容器滤波器单元式部件。每个滤波器单元式部件连同一个外部时钟和 3 至 5 个电阻器能够产生各种不同的二阶滤波器功能，诸如低通、高通、带通和陷波等。每个二阶滤波器功能的中心频率可利用一个外部时钟、或一个外部时钟和电阻比来调谐。对于 Q ≤ 5，中心频率范围从 0.1Hz 至 100kHz。对于 Q ≤ 3，中心频率范围可扩展至 140kHz。通过级联所有 4 个二阶部分可实现高达 8 阶的滤波器。可以形成任何经典的滤波器配置 (比如：巴特沃斯 [Butterworth]、椭圆 [Cauer]、贝塞尔 [Bessel] 和切比雪夫 [Chebyshev])。

对于高量应用，用户可以获得 LTC1064 的一款包含内部薄膜电阻器的定制单片式版本。详情请咨询凌力尔特 (现隶属 ADI)。

应用

抗混叠滤波器
宽频率范围跟踪滤波器
频谱分析
环路滤波器

LTC1064的优势和特点：

4 个滤波器集成在一个 0.3 英寸宽的封装中
最大中心频率：140kHz
具可用内部电阻器的定制版本
噪声是 LTC1059 / LTC1060 / LTC1061 器件的一半
最大时钟频率：7MHz
可同时提供 50:1 和 100:1 的时钟-中心频率比
电源：±2.375V 至 ±8V
低偏移
低谐波失真
可提供 24 引脚 DIP 和 SO 宽体封装

LTC1064具体的完整产品型号参数及价格（美元）：

LTC1064CN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：10.5（100-499个）；10.13（1000+个）

LTC1064CSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：12.06（100-499个）；11.94（1000+个）

LTC1064CSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：12.06（100-499个）；11.94（1000+个）

LTC1064的评估套件：

LTC1064CN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：10.5（100-499个）；10.13（1000+个）

LTC1064CSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：12.06（100-499个）；11.94（1000+个）

LTC1064CSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：12.06（100-499个）；11.94（1000+个）

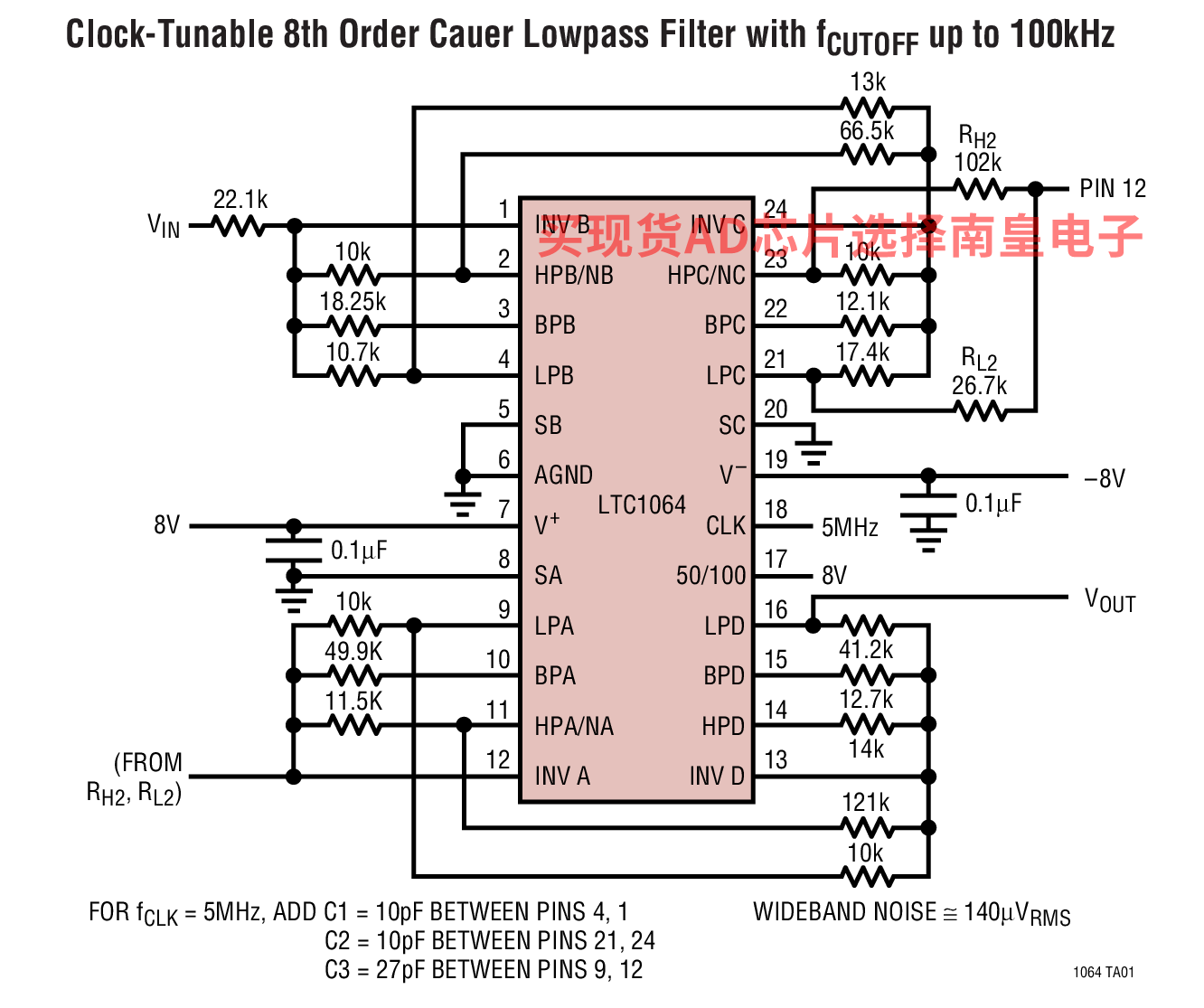

LTC1064的电路图解：
