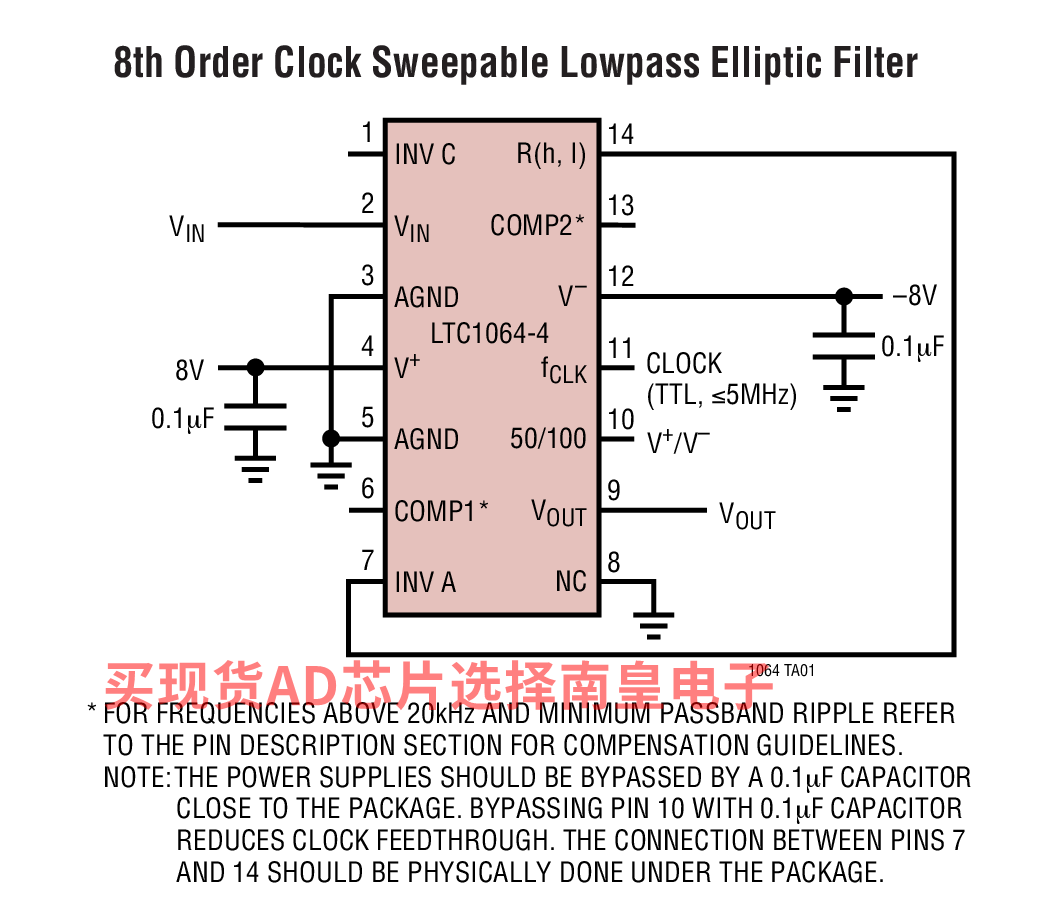

LTC1064-4 是一款 8 阶、时钟可扫频椭圆 (Cauer) 低通开关式电容器滤波器。一个外部 TTL 或 CMOS 时钟负责设置滤波器截止频率的数值。当引脚 10 位于 V+ 时，fCLK-fCUTOFF 比为 50:1；滤波器具有 Cauer 响应，在采用补偿的情况下通带纹波为 ±0.1dB。阻带衰减为 80dB (在 2 x fCUTOFF)。可实现高达 100kHz 的截止频率。当引脚 10 位于 V─ 时，fCLK-f─3dB 比为 100:1，滤波器具有过渡型 Butterworth-Cauer 响应，与 Cauer 响应相比，噪声和延迟非线性较低。在 2.5 x f─3dB 频率下，阻带衰减为 92dB。可实现高达 50kHz 的截止频率。

LTC1064-4 具有低噪声和低谐波失真，即使当输入电压高达 3VRMS 时也不例外。LTC1064-4 的整体性能与同等的多运放有源配置是不相上下的。LTC1064-4 与 LTC1064-1、LTC1064-2 和 LTC1064-3 引脚兼容。

LTC1064-4 采用凌力尔特 (现隶属 ADI) 的增强型模拟 LTCMOSTM 硅栅工艺制造。

应用

• 抗混叠滤波器
• 电信滤波器
• 正弦波发生器

• 8 阶滤波器内置在一个 14 引脚封装中
• 80dB 或更大的阻带衰减 (在 2 x fCUTOFF)
• 50:1 的 fCLK-fCUTOFF 比 (Cauer 响应)
• 100:1 的 fCLK - f-3dB 比 (过渡响应)
• 135µVRMS 总宽带噪声
• 0.03% THD 或更好
• 100kHz 最大 fCUTOFF 频率
• 采用高达 ±8V电源工作
• 输入频率范围高达滤波器截止频率的 50 倍

LTC1064-4CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：17.75（100-499个）；17.13（1000+个）

LTC1064-4CSW，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：

LTC1064-4CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：22.19（100-499个）；21.2（1000+个）

LTC1064-4CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：22.19（100-499个）；21.2（1000+个）

LTC1064-4CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：17.75（100-499个）；17.13（1000+个）

LTC1064-4CSW，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：

LTC1064-4CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：22.19（100-499个）；21.2（1000+个）

LTC1064-4CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：22.19（100-499个）；21.2（1000+个）
