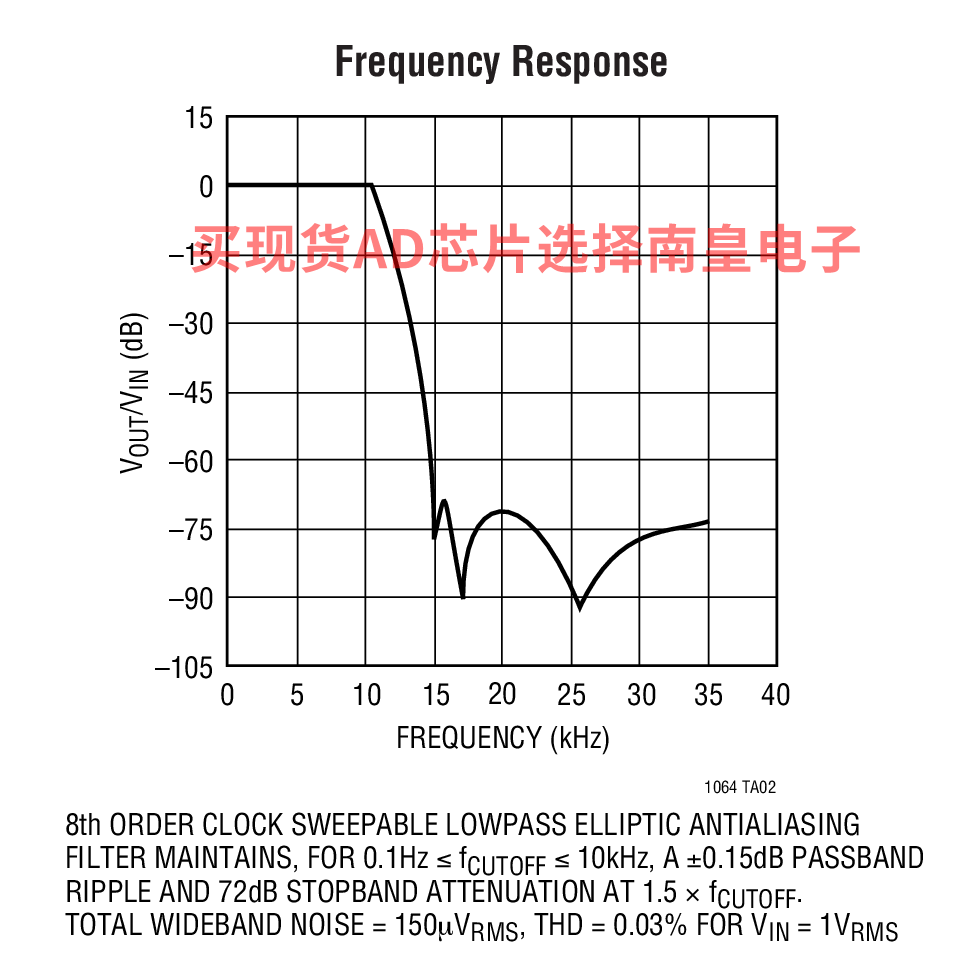

LTC1064-1 是一款 8 阶、时钟可扫频椭圆 (Cauer) 低通开关式电容器滤波器。该器件的通带纹波通常为 ±0.15dB，而在截止频率 1.5 倍的频率下，其阻带衰减为 68dB 或更大。

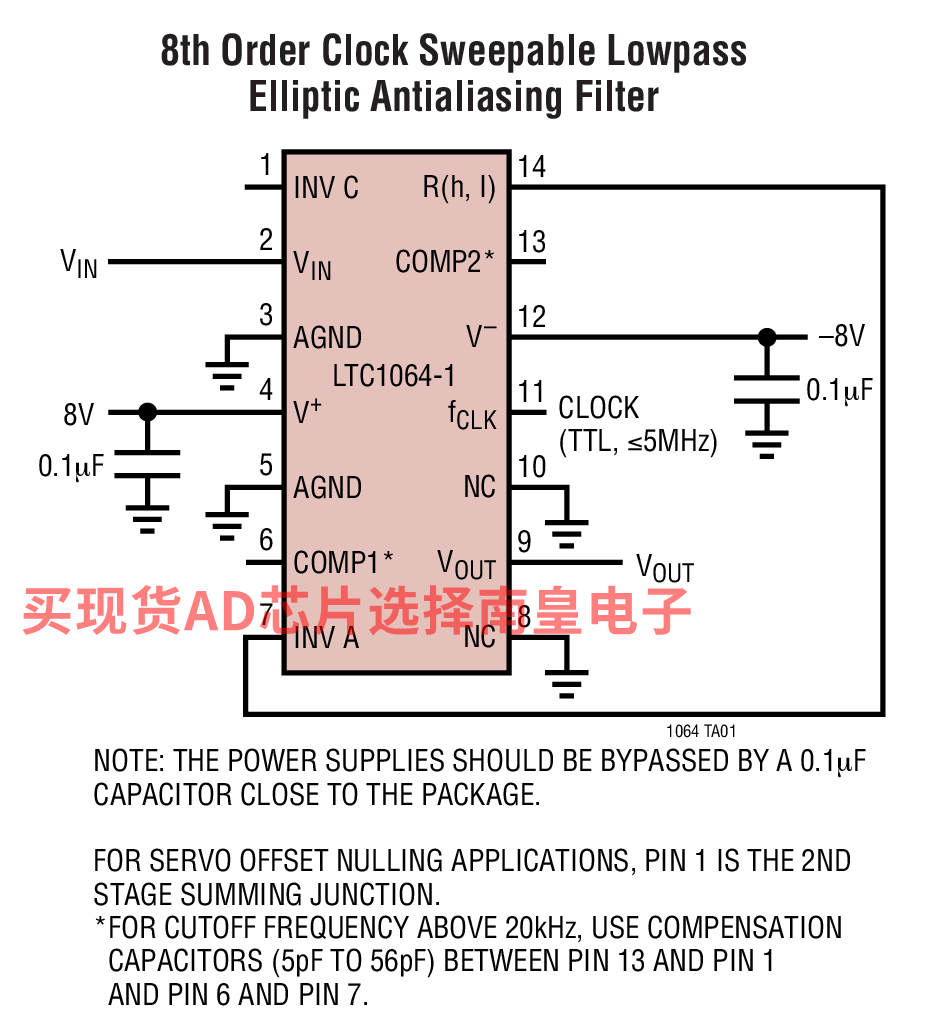

一个外部 TTL 或 CMOS 时钟负责设置滤波器截止频率的数值。时钟-截止频率比为 100:1。

对于高达 20kHz 的截止频率不需要外部组件。当截止频率高于 20kHz 时，需要两个低值电容器以保持通带平坦度。LTC1064-1 具有低宽带噪声和低谐波失真，即使对于高达 3VRMS 的输入电压也不例外。事实上，LTC1064-1 的整体性能与同等的多运放 RC 有源配置是不相上下的。

LTC1064-1 可提供 14 引脚 DIP 封装或 16 引脚表面贴装型 SW 封装。

LTC1064-1 与 LTC1064-2 引脚兼容。

应用

• 抗混叠滤波器
• 电信 PCM 滤波器

• 8 阶滤波器内置在一个 14 引脚封装中
• 无外部组件
• 100:1 的时钟-中心频率比
• 150µVRMS 总宽带噪声
• 0.03% THD 或更好
• 50kHz 最大拐角频率
• 采用 ±2.37V 至 ±8V 电源工作
• 通带纹波在整个军用温度范围内得到保证

LTC1064-1ACN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：26.88（100-499个）；25.75（1000+个）

LTC1064-1CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：16.13（100-499个）；15.44（1000+个）

LTC1064-1CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：19.5（100-499个）；18.64（1000+个）

LTC1064-1CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：19.5（100-499个）；18.64（1000+个）

LTC1064-1ACN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：26.88（100-499个）；25.75（1000+个）

LTC1064-1CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：16.13（100-499个）；15.44（1000+个）

LTC1064-1CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：19.5（100-499个）；18.64（1000+个）

LTC1064-1CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：19.5（100-499个）；18.64（1000+个）
