- 制造厂商：AD
- 产品类别：比较器
- 技术类目：特定应用比较器
- 功能描述：窗口比较器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC1042 是一款单片式 CMOS 窗口比较器，其采用凌力尔特的先进 LTCMOS 硅栅工艺制造。两个高阻抗电压输入 CENTER 和 WIDTH/2 规定了比较窗口的中央和宽度。每当输入电压 VIN 位于窗口之内时，WITHIN WINDOW 输出为高电平。而每当 VIN 高于窗口时，则 ABOVE WINDOW 输出为高电平。通过互换 VIN 和 CENTER，ABOVE WINDOW 输出变成 BELOW WINDOW，并且在 VIN 低于窗口时为高电平。
采样方法提供了能够共模至两个电源轨 (V+ 和 GND) 的高阻抗电压输入。输入的一个重要特性是它们之间没有相互影响。而且，对该器件有效地实施了 “斩波器稳定”，从而使其在所有的温度、电源和输入电压范围条件下拥有极高的准确度。
用于设计 LTC1042 之采样方法的另一个好处是可实现极低的功耗。当对该器件进行选通时，它在内部接通至比较器的电源、对输入进行采样、把输出存储在 CMOS 锁存器中、并随后关断至比较器的电源。所有这些在约 80µs 时间里完成。通过降低选通速率可使平均功率几乎任意地小。该器件可采用一个外部 RC 网络进行自选通，或通过利用一个 CMOS 栅极驱动 OSC 引脚以从外部选通。
应用
- 故障检测器
- 合格 / 不合格测试
- 微处理器电源监视器

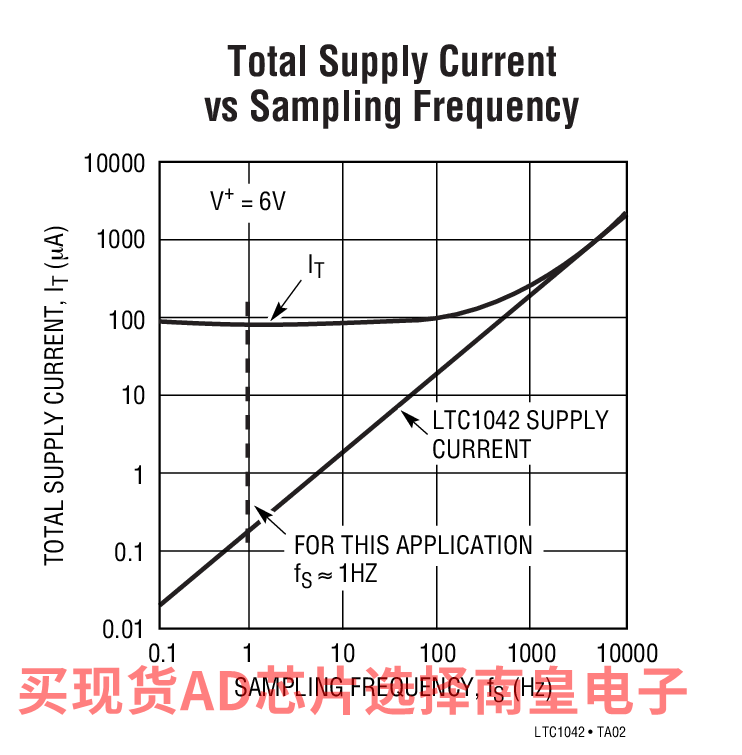

- 微功率：1.5μW (每秒一个样本)
- 宽电源范围：2.8V 至 16V
- 高准确度：
- 宽度误差：±0.15% (最大值)
- 中心误差：±1mV (最大值)
- 宽输入电压范围
- V+ 至地电位
- 采用 5V 电源的 TTL 输出
- 两个独立的接地参考控制输入
- 小外形尺寸 8 引脚 MiniDIP 封装
LTC1042CN8，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：
LTC1042CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.38（100-499个）；2.25（1000+个）
LTC1042CN8，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：
LTC1042CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.38（100-499个）；2.25（1000+个）
