LT8672 是用于反向输入保护的有源整流器控制器。该器件驱动一个外部 N 沟道 MOSFET 以取代一个功率肖特基二极管。其非常低的静态电流和快速瞬态响应可满足存在高达 100kHz AC 输入信号之汽车应用中的严苛要求。对这些信号进行整流时在外部 FET 上产生的功耗极少，从而简化了 PCB 上的热管理。

由于压降仅为 20mV，因此 LT8672 解决方案放宽了冷车发动和软启动期间的最小输入电压要求，因而可实现较简单和效率更高的电路。如果输入电源发生故障或短路，则快速关断可较大限度地抑制反向电流瞬变。这款器件提供了一种停机模式，用于把静态电流减小至 3.5μA。

一个集成的辅助升压稳压器提供所需的升压电压以完全接通外部 FET。一个电源良好引脚在外部 FET 准备好接受负载电流时发出指示信号。

• 汽车电池保护
• 工业电源
• 便携式仪表

• AEC-Q100通过汽车应用认证
• 反向输入保护可达-40V
• 与肖特基二极管相比，改进了性能

  • 将功耗降低>90%
  • 将压降降至20mV
• 超快瞬态响应

  • 整流6VP-P高达50kHz
  • 整流2VP-P高达100kHz

• 宽工作电压范围：3V至42V
• 工作模式下的低20µA静态电流
• 低3.5µA关断电流
• 精确的1.21V使能引脚阈值

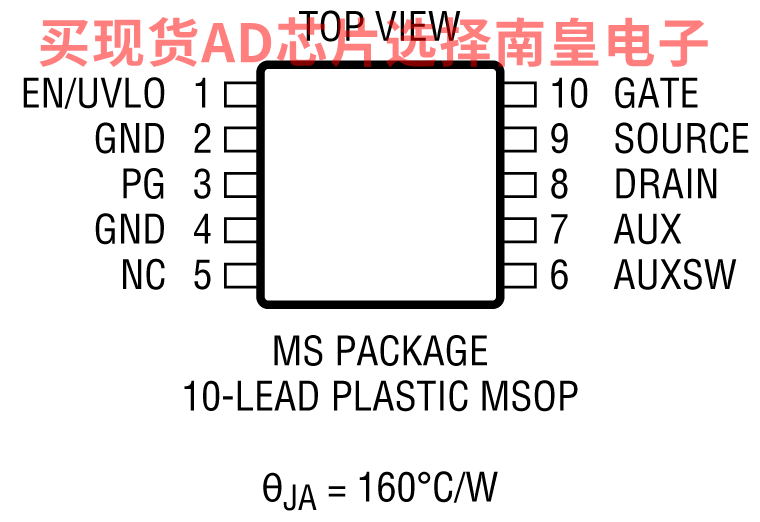

• 小型10引脚MSOP封装、10引脚3mm × 2mm DFN封装和3mm × 2mm侧可湿DFN封装

LT8672EDDB#TRMPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.61（100-499个）；2.2（1000+个）

LT8672EDDB#TRPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.61（100-499个）；2.2（1000+个）

LT8672EDDBM#WTRMPBF，封装：10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) ，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.88（100-499个）；2.42（1000+个）

LT8672EDDBM#WTRPBF，封装：10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) ，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.88（100-499个）；2.42（1000+个）

LT8672EMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.67（100-499个）；2.21（1000+个）

LT8672EMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.67（100-499个）；2.21（1000+个）

LT8672EMS#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.88（100-499个）；2.42（1000+个）

LT8672EMS#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.88（100-499个）；2.42（1000+个）

LT8672HDDB#TRMPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，500，工作温度：-40 to 150C，AD官网报价：3.2（100-499个）；2.7（1000+个）

LT8672HDDB#TRPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.2（100-499个）；2.7（1000+个）

LT8672HMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.27（100-499个）；2.71（1000+个）

LT8672HMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.27（100-499个）；2.71（1000+个）

LT8672HMS#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.33（100-499个）；2.81（1000+个）

LT8672HMS#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.33（100-499个）；2.81（1000+个）

LT8672IDDB#TRMPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.87（100-499个）；2.42（1000+个）

LT8672IDDB#TRPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.87（100-499个）；2.42（1000+个）

LT8672IDDBM#WTRMPBF，封装：10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) ，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.01（100-499个）；2.53（1000+个）

LT8672IDDBM#WTRPBF，封装：10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) ，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.95（100-499个）；2.48（1000+个）

LT8672IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.43（1000+个）

LT8672IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.43（1000+个）

LT8672IMS#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.15（100-499个）；2.64（1000+个）

LT8672IMS#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.15（100-499个）；2.64（1000+个）

LT8672JDDB#TRMPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，500，工作温度：-40 to 150C，AD官网报价：2.98（100-499个）；2.53（1000+个）

LT8672JDDB#TRPBF，封装：10-lead DFN (3 mm x 2mm x 0.75 mm)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.98（100-499个）；2.53（1000+个）

LT8672JDDBM#WTRMPBF，封装：10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) ，包装形式及数量：卷带，500，工作温度：-40 to 150C，AD官网报价：3.09（100-499个）；2.64（1000+个）

LT8672JDDBM#WTRPBF，封装：10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) ，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.09（100-499个）；2.59（1000+个）

LT8672JMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：2.89（100-499个）；2.43（1000+个）

LT8672JMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.89（100-499个）；2.43（1000+个）

LT8672JMS#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.22（100-499个）；2.71（1000+个）

LT8672JMS#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.22（100-499个）；2.71（1000+个）

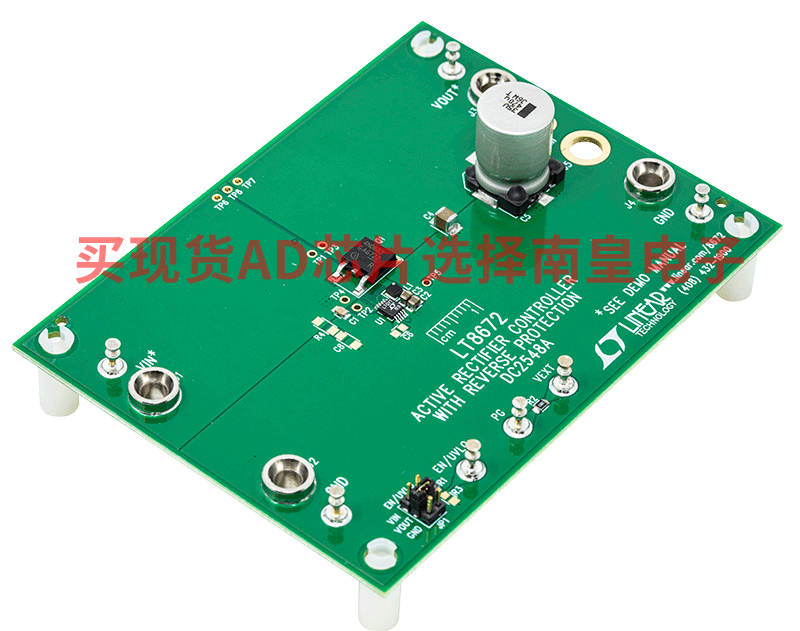

DC2548A：LT8672EMS演示板 | VIN = –15V至35V，输出高达5A

演示电路2548A是一款具有反向保护功能的有源整流器，内置LT8672。该演示板可提供5V负载电流。LT8672的输入电压范围为–40V至+42V。该电路板上使用两个箝位二极管D1和D2，可保护输入端上的IC免受过压尖峰影响，从而将应用的DC输入电压范围限制为–15V至+35V。
