LT8613 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，其仅消耗 3μA 的静态电流。该器件集成了上管和下管电源开关以及所有必要的电路，以较大限度地降低增设外部组件的需要。具有监视和控制引脚的内置电流检测放大器可提供准确的输入或输出电流调节和限制。低纹波突发模式操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 VIN 欠压闭锁或关断 LT8613 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。LT8613 采用小外形 28 引脚 3mm x 6mm QFN 封装，具有用于实现低热阻的裸露衬垫。

• 汽车和工业电源
• 通用降压
• 恒定电流恒定电压 (CCCV) 电源


• 具监视功能的轨至轨电流检测放大器
• 宽输入电压范围：3.4V 至 42V
• 超低静态电流突发模式 (Burst Mode) 操作：

  • 3μA IQ (调节 12VIN 至 3.3VOUT)
  • 输出纹波 < 10mVP-P
• 高效率同步操作：

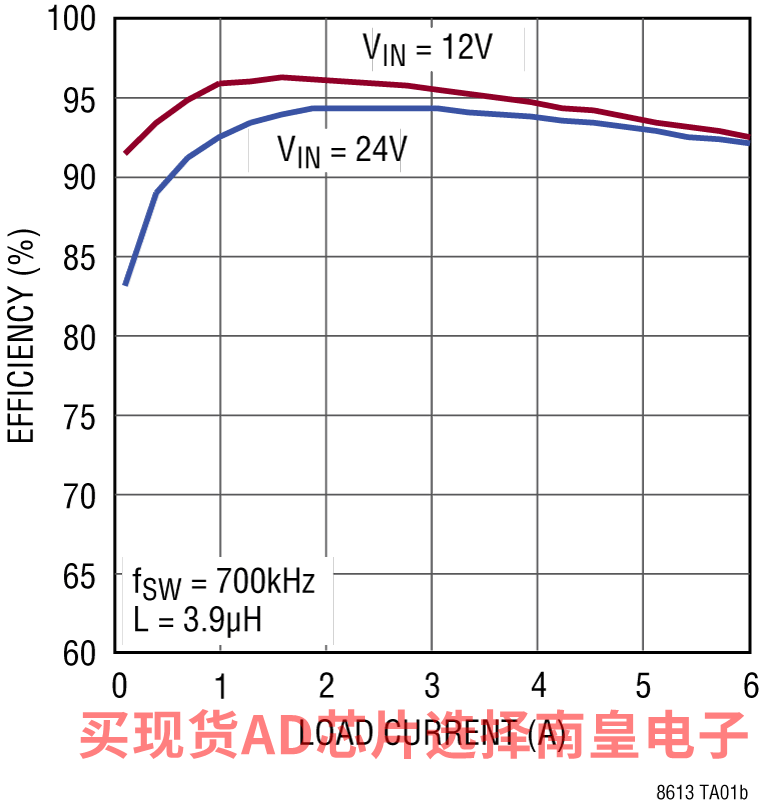

  • 95% 效率 (在 3A，从 12VIN 产生 5VOUT)
  • 94% 效率 (在 3A，从 12VIN 产生 3.3VOUT)
• 快速最小接通时间：40ns
• 在所有条件下均可提供低压差：250mV (在 3A)
• 允许使用小型电感器
• 低 EMI
• 可调及可同步频率范围：200kHz 至 2.2MHz
• 电流模式操作
• 准确的 1V 使能引脚门限
• 内部补偿
• 输出软起动和跟踪

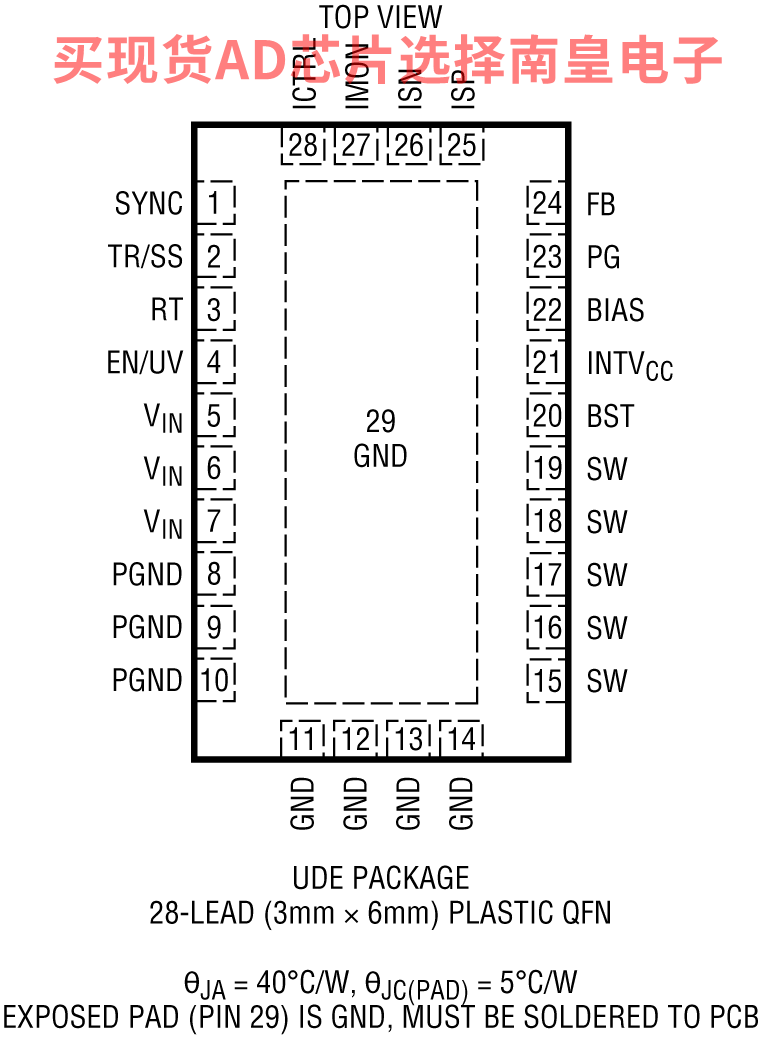

• 小外形的耐热性能增强型 3mm x 6mm 28 引脚 QFN 封装

LT8613EUDE#PBF，封装：28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：7.05（100-499个）；5.79（1000+个）

LT8613EUDE#TRPBF，封装：28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.05（100-499个）；5.79（1000+个）

LT8613IUDE#PBF，封装：28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：7.76（100-499个）；6.36（1000+个）

LT8613IUDE#TRPBF，封装：28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.76（100-499个）；6.36（1000+个）

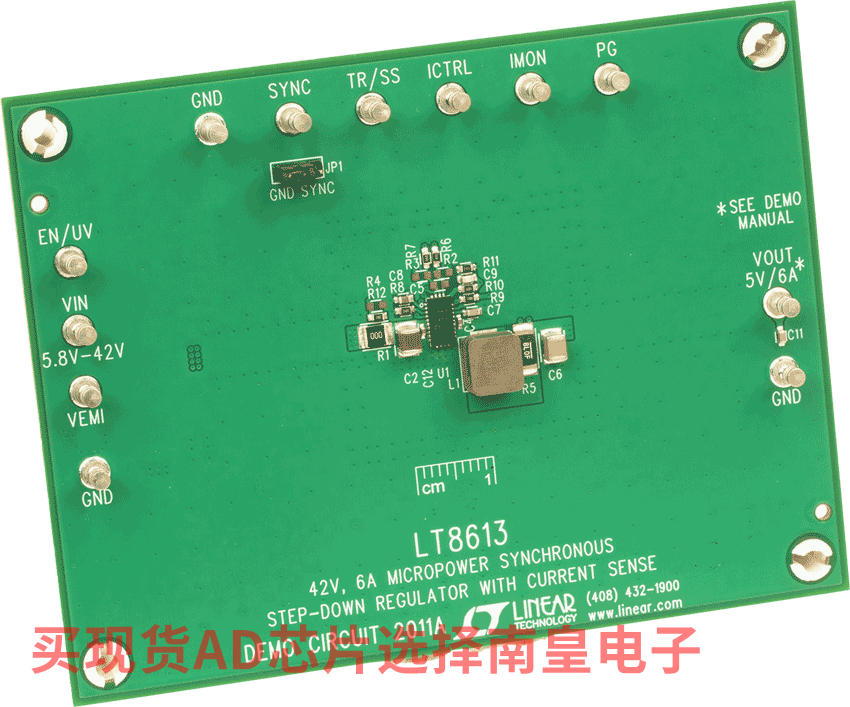

DC2011A：LT8613EUDE Demo Board | Sync Buck, 5.8V ≤ VIN ≤ 42V, VOUT = 5V @ 6A

Demonstration Circuit 2011A is a 42V, 6A micropower synchronous step-down regulator with current sense featuring the LT8613. The demo board is designed for 5V output from a 5.8V to 42V input. The wide input range allows a variety of input sources, such as automotive batteries and industrial supplies. The LT8613 is a compact, high efficiency, and high speed synchronous monolithic step-down switching regulator. The integrated power switches and inclusion of all necessary circuitry reduce the components count and solution size. Ultralow 3μA quiescent current in Burst Mode operation achieves high efficiency at very light loads. Fast minimum on-time of 40ns enables high VIN to low VOUT conversion at high frequency.
