LT8603是一款高度灵活的四通道输出稳压器，结合了两个支持高输入电压的单芯片降压开关稳压器、一个支持低输入电压的单芯片降压稳压器和一个升压控制器，可满足各种应用需求，同时所占电路板空间极小。

通过将升压控制器配置为为芯片 VIN 电源供电，即使在升压输入电压大大低于稳定输出电压时（例如在汽车冷启动场景中），LT8603仍会产生三个精确调节的输出。或者，通过一个降压型稳压器输出驱动升压控制器或配置为SEPIC，LT8603可在宽输入电压范围内提供四个精确调节的输出。

LT8603通过包含所有降压型稳压器的逐周期限流值、热关断和升压控制器，来提供强大的调节能力，该升压控制器可以承受电池的反向连接以及低至–42V的负瞬态输入电压。

应用

• 汽车启停和冷启动运行过程
• 最后一息CPU功率保持
• 工业控制和电源

• 灵活的电源系统，可进行四个稳压输出，具有 VBATT << VOUT
• 两个高压同步降压稳压器

  • 3V 至 42V 输入电压范围
  • 输出电流高达 2.5A 和 1.5A
• 一个低压同步降压稳压器

  • 2.6V 至 5.5V 输入电压范围
  • 输出电流高达 1.8A
• 一个升压控制器使得降压转换器可通过 VBATT << VOUT 进行调节

• 可选 Burst 工作模式 允许低 28µA IQ，而高压通道激活
• 可编程上电复位
• 单个通道电源良好指示器
• 降压型开关频率：250kHz 至 2.2MHz
• 采用 40 引脚 QFN (6mm × 6mm) 封装
• 符合面向汽车应用的 AEC-Q100 标准

LT8603EUJ#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：3.93（100-499个）；3.3（1000+个）

LT8603EUJ#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.93（100-499个）；3.3（1000+个）

LT8603EUJ#WPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：4.22（100-499个）；3.55（1000+个）

LT8603EUJ#WTRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.22（100-499个）；3.55（1000+个）

LT8603IUJ#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.63（1000+个）

LT8603IUJ#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.63（1000+个）

LT8603IUJ#WPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：4.62（100-499个）；3.88（1000+个）

LT8603IUJ#WTRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.62（100-499个）；3.88（1000+个）

LT8603JUJ#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 150C，AD官网报价：4.75（100-499个）；3.99（1000+个）

LT8603JUJ#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：4.75（100-499个）；3.99（1000+个）

LT8603JUJ#WPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 150C，AD官网报价：5.08（100-499个）；4.27（1000+个）

LT8603JUJ#WTRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.08（100-499个）；4.27（1000+个）

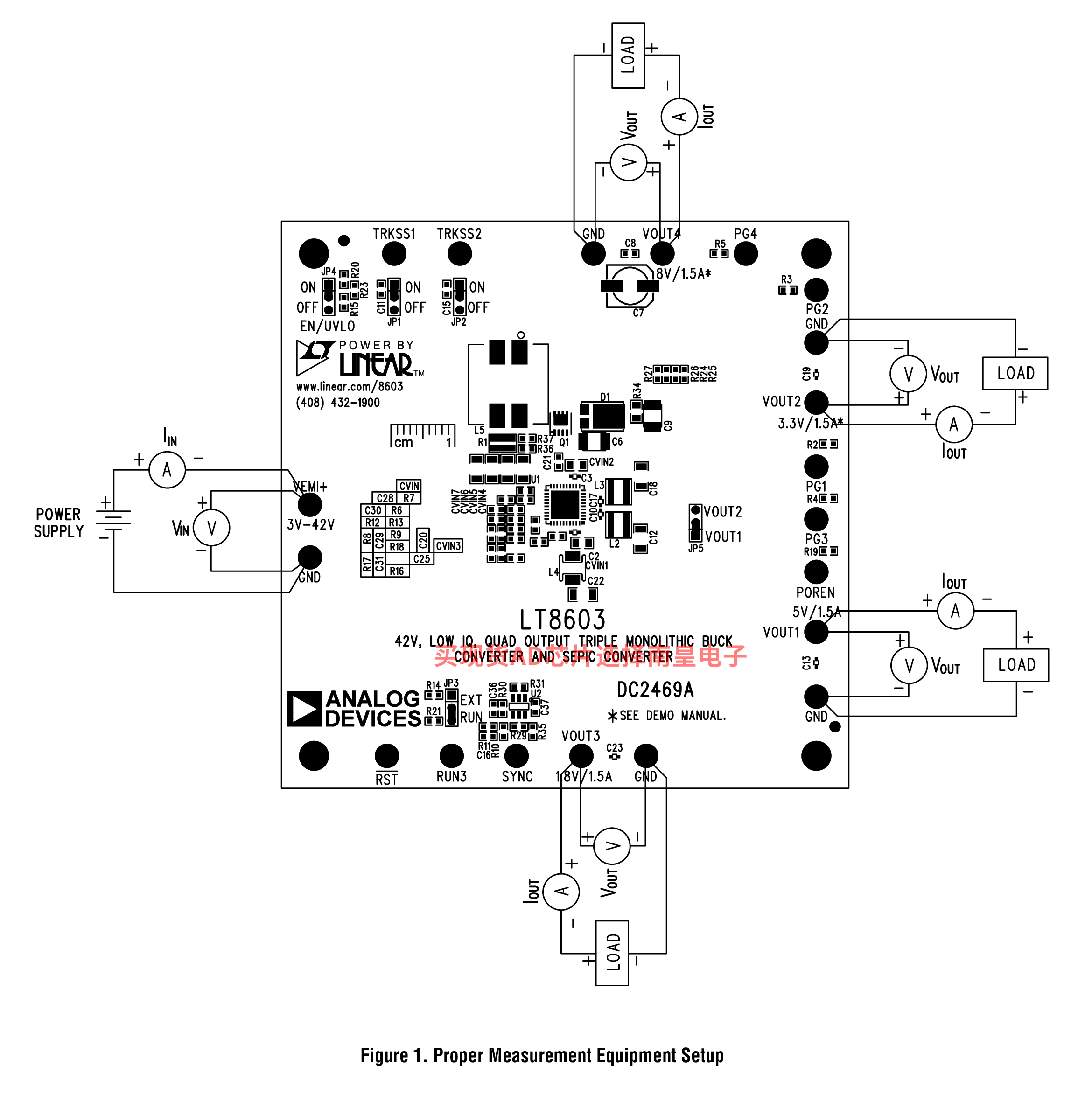

DC2469A：LT8603演示板|42V，低IQ，内置升压通道SEPIC的四路输出三路单芯片降压转换器

演示电路2469A内置集成3路单芯片降压稳压器和升压通道SEPIC的LT8603。该演示电路设计通过12V标称输入提供8V、5V、3.3V和1.8V输出。第4通道设为SEPIC转换器且其输出在宽输入范围内稳定在8V。两个高压降压稳压器均采用 VOUT4 供电。VOUT1稳定在5V且具有1.5A最大输出负载电流，而 VOUT2 稳定在3.3V且具有2.5A最大输出负载电流。低压降压转换器采用 VOUT2 (3.3V) 供电，输出 VOUT3 稳定在1.8V且具有1.8A最大负载电流。得益于SEPIC转换器，所有四个输出可以在汽车应用中运行冷启动，同时提供稳定的输出电压。

DC2114A：LT8603演示板|42 V、4通道输出3路单芯片降压转换器和升压控制器

演示电路2114A内置集成3路单芯片降压稳压器和升压控制器的LT8603。该演示电路设计通过12V标称输入提供8.0V、5.0V、3.3V和1.8V输出。第4通道设为升压转换器且提供宽输入范围，如果3V < VIN < 8.5V，则输出VOUT4稳定在8V。如果输入高于8.5V，它将作为二极管通过。两个高压降压稳压器均采用升压转换器供电。VOUT1稳定在5V且具有1.5A最大输出负载电流，而VOUT2稳定在3.3V且具有2.5A最大输出负载电流。得益于预升压转换器，它们可以在汽车应用中运行冷启动，同时提供稳定的输出电压5V和3.3V。低压降压转换器采用VOUT2 (3.3V)电源供电，输出VOUT3稳定在1.8V且具有1.8A最大负载电流。
