LT8582 是一款具有一个电源良好引脚和内置故障保护功能的独立双通道 PWM DC/DC 转换器，可帮助提供针对输入过压和过热状况的保护作用。每个通道包括一个 42V 主开关和一个可连接在一起的 42V 从开关，以提供一个 3A 的总电流限值。

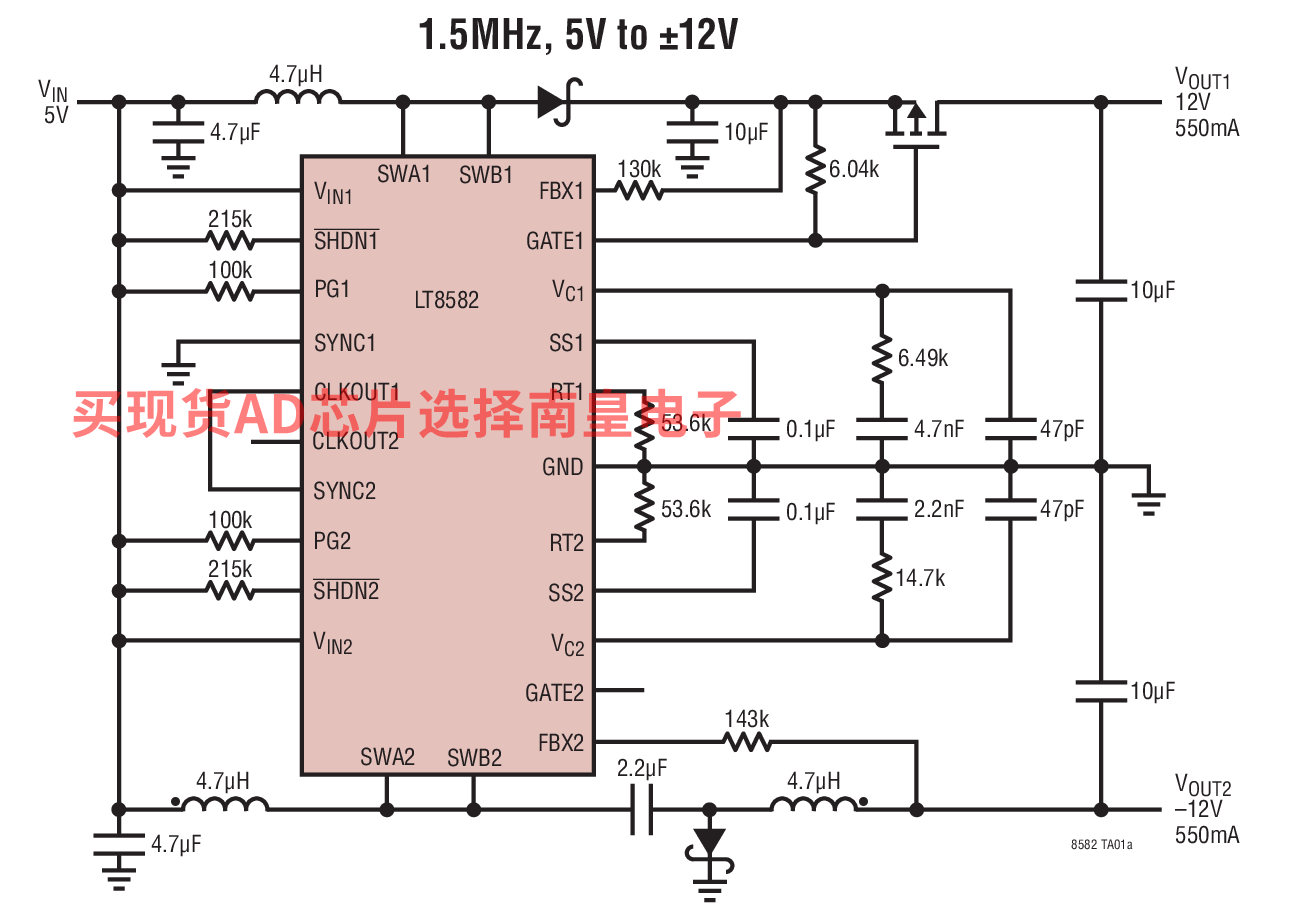

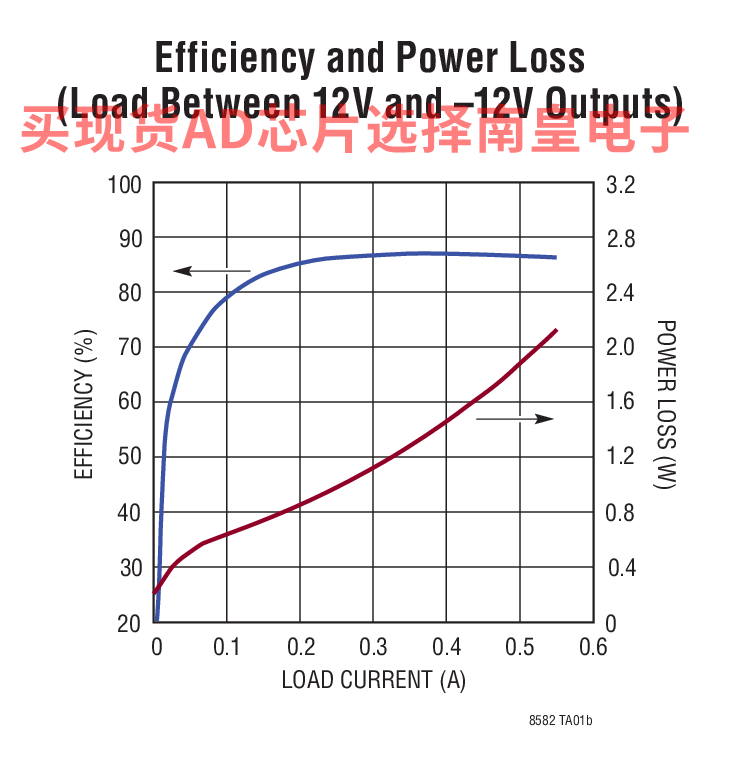

LT8582 是众多局部电源设计的理想选择。每个通道可以容易地通过配置而成为升压、SEPIC、负输出或反激式结构。两个通道总共能够从一个 5V 输入产生一个 12V 和一个 -12V 输出以及 14.4W 的组合输出功率。此外，LT8582 的从开关还允许将该器件配置成高电压、高功率充电泵拓扑结构，相比于传统型电路，这种拓扑结构的效率更高、所需的组件更少。

LT8582 还具有创新的 SHDN 引脚电路，因而可接受缓慢变化的输入信号，并提供了一种可调的欠压闭锁功能。另外，这款器件还集成了诸如输出短路保护、频率折返和软起动等附加功能。LT8582 采用 24 引脚 7mm x 4mm DFN 封装。

• 局部电源
• 真空荧光显示屏 (VFD) 偏置电源
• TFT-LCD 偏置电源
• 汽车引擎控制单元 (ECU) 电源

• 双通道 42V、3A 组合式电源开关
• 主 / 从 (1.7A / 1.3A) 开关设计
• 宽输入范围：工作时为 2.5V 至 22V，最大瞬态电源为 40V
• 电源良好引脚用于实现基于事件的排序
• 开关频率高达 2.5MHz
• 每个通道可以容易地配置成一个升压、SEPIC 、负输出或反激式转换器
• 低 VCESAT 开关：在 2.75A 时为 270mV (典型值)
• 可同步至一个外部时钟
• 输出短路保护
• 高增益 SHDN 引脚可接受缓慢变化的输入信号

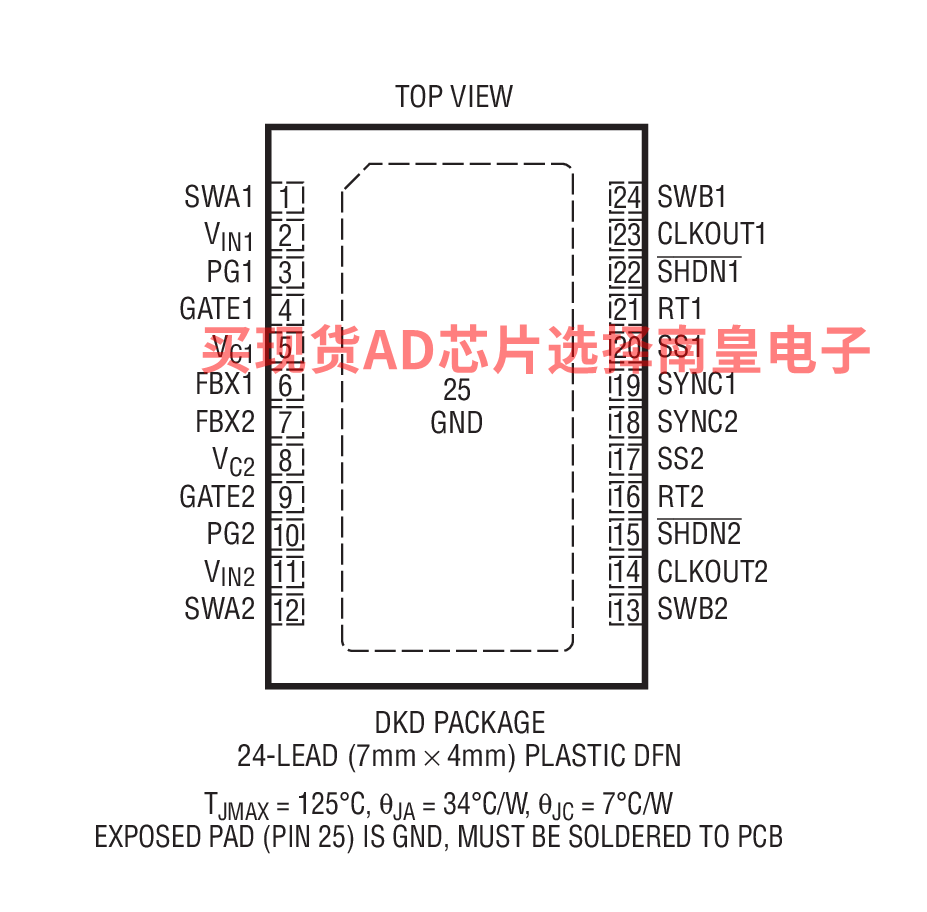

• 24 引脚 7mm x 4mm DFN 封装

LT8582EDKD#PBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LT8582EDKD#TRPBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LT8582IDKD#PBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT8582IDKD#TRPBF，封装：24-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

DC1734A：LT8582IDKD Demo Board I Dual 3A Boost/Inverting/SEPIC DC/DC Converter

Demonstration circuit 1734A features the dual channel LT8582 in boost and inverting regulator configurations. The circuit is designed to convert a 5V to 10V input source to 12V at 900mA and –12V at 590mA. To limit the temperature rise of the chip to 40°C, on the demo board with no air flow, the maximum combined output power is 15W. Additional input bulk capacitance may be needed, subject to source impedance. DC1734A is designed to survive output short circuit events.
