LT8500 是一款具有 48 个独立通道的脉宽调制 (PWM) 发生器。每个通道具有一个可单独调节的 12 位 (4096 级) PWM 寄存器和一个 6 位 (64 级) ±50% 校正寄存器。所有的控制均可通过一个简单的串行数据接口来编程。3 组 16 个通道均可通过配置以使其彼此异相 120° 运作。

LT8500 具有两个诊断信息标记：同步误差和 LED 开路。在状态回读期间，这些标记与附加的状态信息一起通过串行数据接口进行传送。50MHz 可级联串行数据接口包括缓冲及时滞平衡功能，从而使该芯片成为 PWM 密集型应用的合适之选，例如：大屏幕 LCD 动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。另外，LT8500 还非常适合于控制 3 个 LT3595A LED 驱动器。

• 大屏幕显示器LED 背面照明
• 单彩色、多彩色和全彩色LED显示器
• LED 广告牌和布告板
• 电机控制
• 工业控制
• 自动化测试设备
• 机器人

• 3V 至 5.5V 输入电压
• 48 个独立的 PWM 输出
• TTL / CMOS 逻辑 50MHz 串行数据接口
• 12 位 (4096 级) PWM 宽度分辨率
• 6 位 (64 级) PWM 校正 (编程 PWM 宽度的 ±50%)
• 高达 6.1kHz 的 PWM 频率 (PWMCK = 25MHz)
• 相移选项可降低开关噪声
• 可直接控制 3 个 LT3595A 16 通道 LED 驱动器
• 诊断信息：同步误差 / LED 开路标记

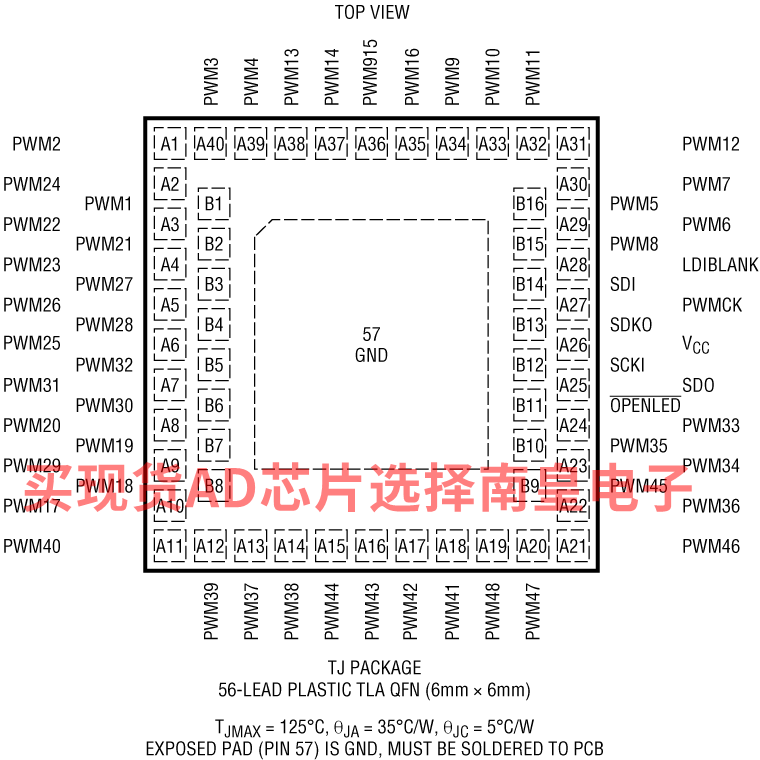

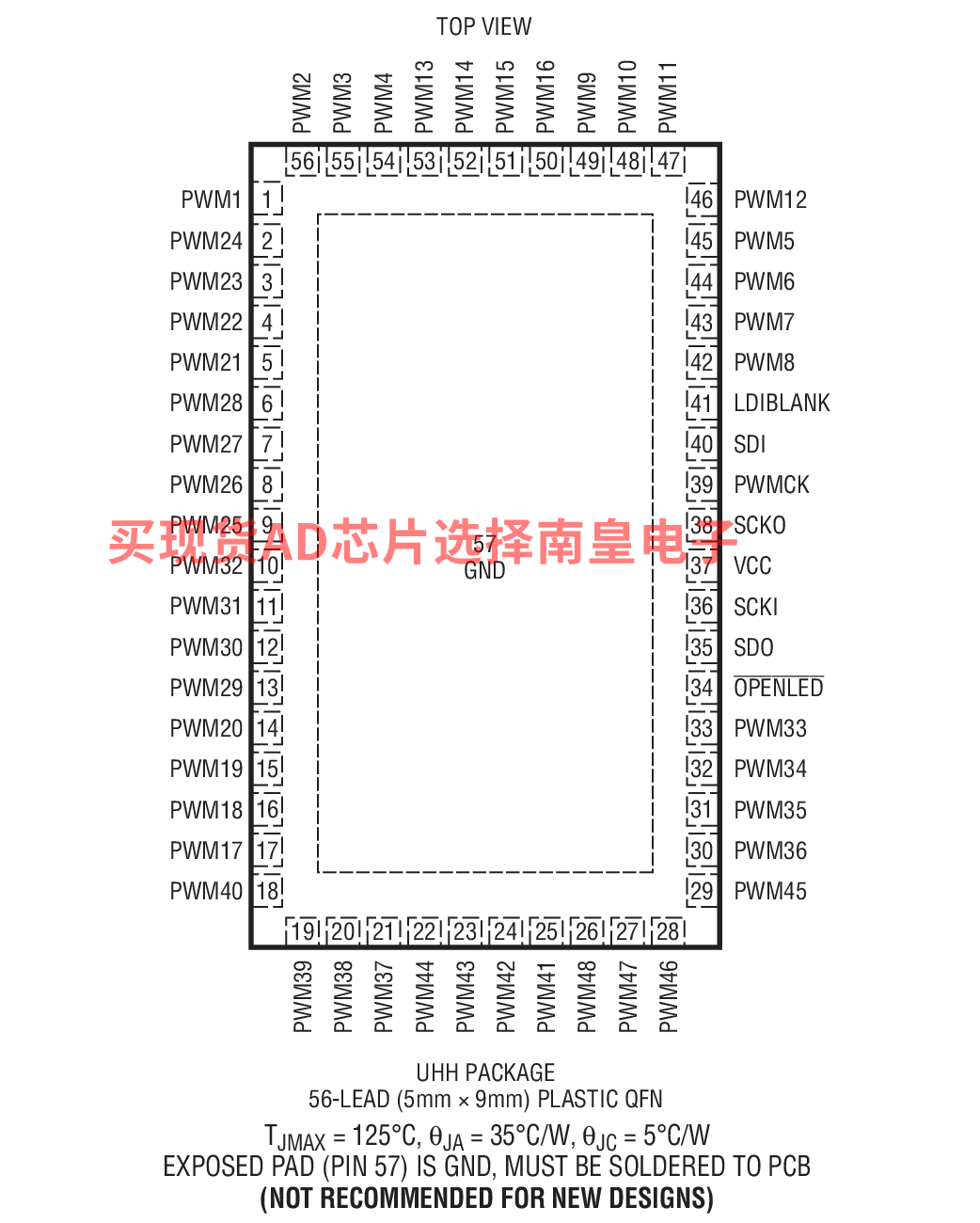

• 56 引脚 (5mm x 9mm x 0.78mm) TLA QFN 封装



LT8500ETJ#PBF，封装：56-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：4.73（100-499个）；3.91（1000+个）

LT8500ETJ#TRPBF，封装：56-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.73（100-499个）；3.91（1000+个）

LT8500ITJ#PBF，封装：56-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：5.21（100-499个）；4.3（1000+个）

LT8500ITJ#TRPBF，封装：56-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.21（100-499个）；4.3（1000+个）

DC1552A：DC1552A—— LT8500EUHH/LT3595AEUHH 演示板 | 具 PWM 发生器 (LT8500) 和串行接口的 48 通道 LED 驱动器 (3× LT3595A)

演示电路 1552 展示了 LT8500，后者是一款具串行接口的 48 通道 PWM 发生器。它采用 30V 至 45V 输入电源工作，可驱动 48 个通道的 LED 灯串，每个 LED 灯串的电流为 30mA，电压高达 32V，但是可以将每个 LED 灯串的电流调整到 50mA。LT8500 可驱动 48 个 PWM 通道，这些通道直接连接到三个单独 LT3595A 16 通道降压型 LED 驱动器的 PWM 输入。每个 LED 驱动器能在高达 45V 的输入电压下工作，并且每个通道可提供高至 50mA 的 LED 电流。

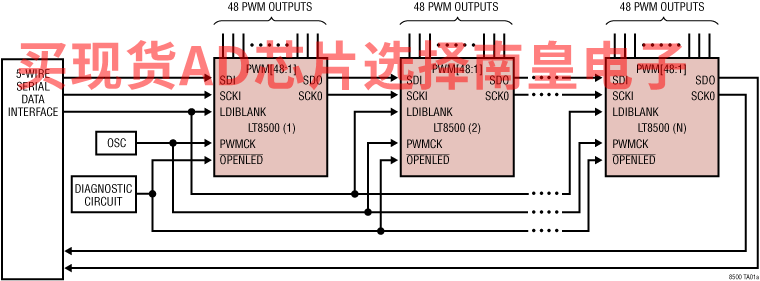

LT8500 的输入是一个可在高达 50MHz 频率下运行的串行接口。DC1552A 具有输入和输出连接器，并可两个 (或更多个) 级联成链，由单个串行接口进行驱动。
