LT8471（具 2A 开关和同步功能的双通道、多拓扑 DC/DC 转换器）-AD代理

LT8471的基本参数

制造厂商：AD
产品类别：PMIC 和多功能
技术类目：高输入电压降压稳压器
功能描述：具 2A 开关和同步功能的双通道、多拓扑 DC/DC 转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT8471的产品详情：

LT8471 是一款双通道 PWM DC/DC 转换器，其包含两个内部 2A、50V 开关和一个额外的 500mA 开关以简化降压和负输出转换。每个 2A 通道可独立地配置为一个降压、升压、SEPIC、反激式或负输出转换器。LT8471 能够采用单个输入电压轨产生正输出和负输出，因而非常适合于许多局部电源设计。

LT8471 具有一个可调振荡器，该振荡器由一个布设在 RT 引脚和地之间的电阻器来设定。此外，LT8471 还可同步至一个外部时钟。该器件的自由运行或同步开关频率范围可设定在 100kHz 至 2MHz 之间。

该器件集成了诸如频率折返、软起动和电源良好等其他特性。LT8471 采用 20 引脚 TSSOP 封装和 28 引脚 (4mm x 5mm) QFN 封装。

Applications

用于信号链路的双轨电源
降压 / 降压、降压 / 升压、升压 / 升压、升压 / 负输出、负输出 / 负输出、降压 / 负输出

LT8471的优势和特点：

两个 2A 和一个 500mA、50V 内部电源开关通道
2A 主通道可以是降压、升压、SEPIC、ZETA、反激式或负输出 DC/DC 转换器
500mA Skyhook 通道可高效地产生提升的输入电压
宽输入电压范围：2.6V 至 50V
UVLO 和 OVLO 可在 OV/UV 引脚上进行设置
软起动可针对每个通道进行编程
固定频率 PWM (由 RT 引脚设定或同步至外部时钟)
反相开关操作可降低输入纹波

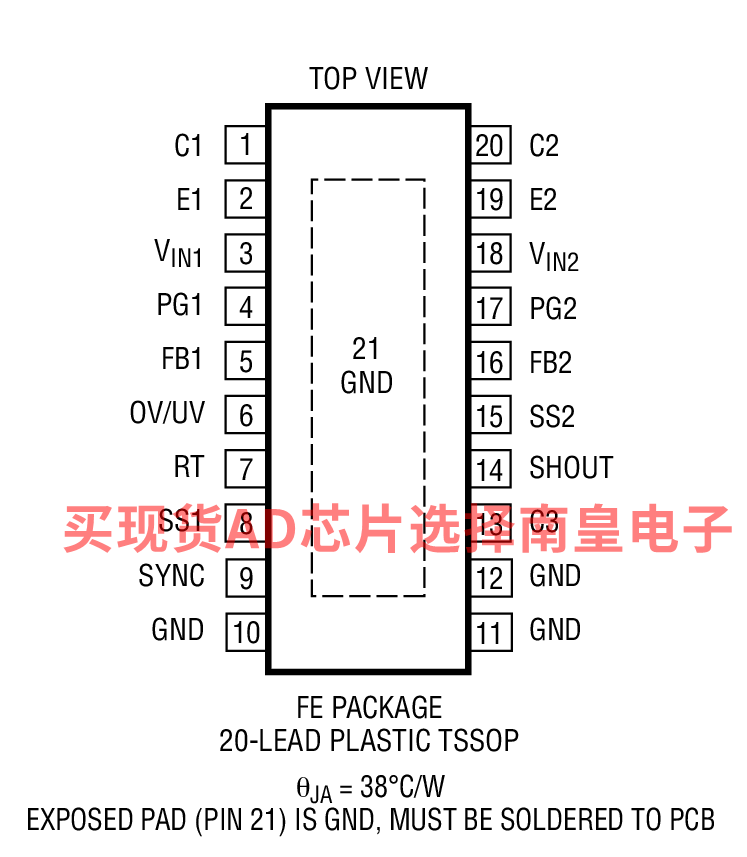

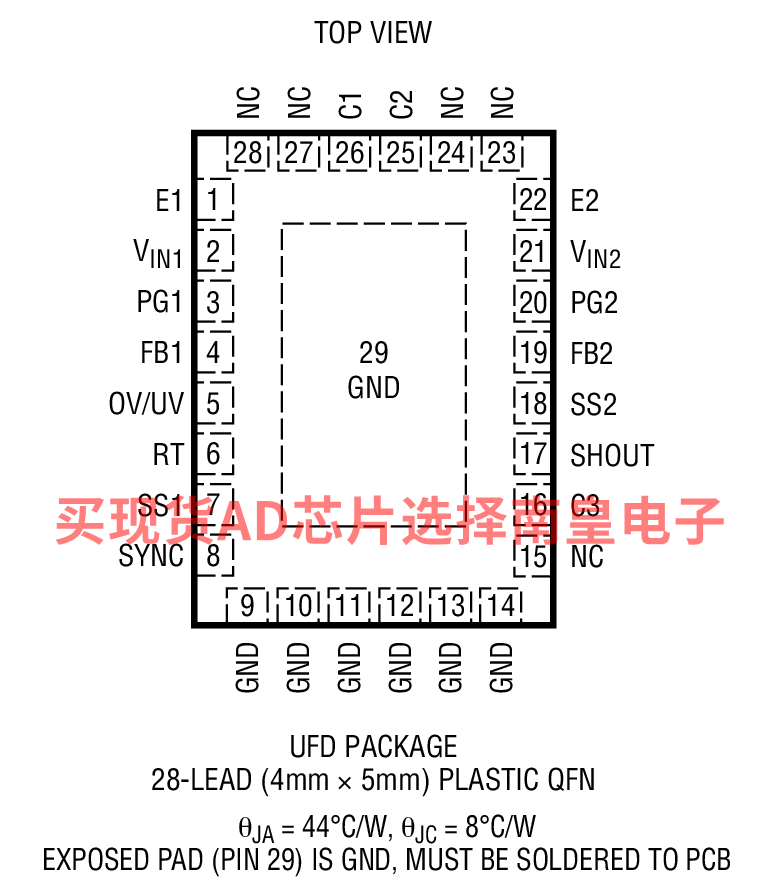

20 引脚 TSSOP 封装和 28 引脚 QFN 封装

LT8471具体的完整产品型号参数及价格（美元）：

LT8471EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LT8471EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LT8471EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.07（100-499个）；4.19（1000+个）

LT8471EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.07（100-499个）；4.19（1000+个）

LT8471HFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 150C，AD官网报价：5.96（100-499个）；4.88（1000+个）

LT8471HFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.96（100-499个）；4.88（1000+个）

LT8471IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT8471IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT8471IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.59（100-499个）；4.61（1000+个）

LT8471IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.59（100-499个）；4.61（1000+个）

LT8471的评估套件：

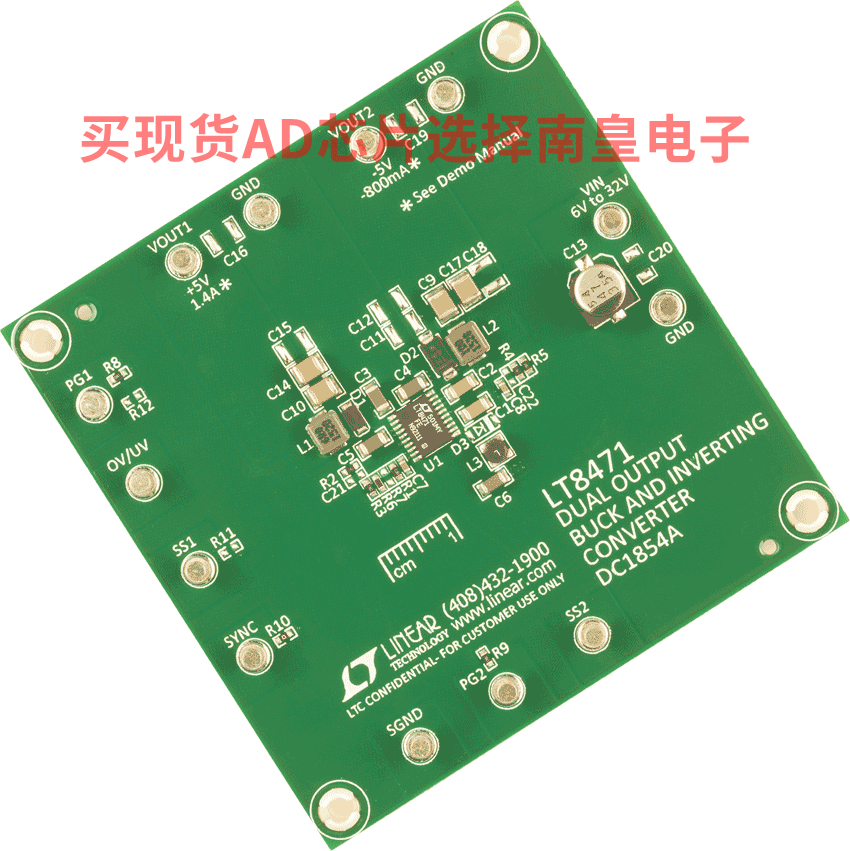

DC1854A：LT8471EFE Demo Board | Dual Buck/Inverting, 6V ≤ VIN ≤ 32V, VOUT1 = 5V @ 1.4A, VOUT2 = -5V @ 0.8A

DC1854A is a dual output buck and inverting converter. It provides 5V and –5V power from 6V to 32V input. The 5V output can source up to 1.4A load current and the –5V output can source up to 800mA load current. See the load current versus input voltage figures inside this demo manual for more information. The internal skyhook supply is used to provide voltage to the internal npn switch and can be used for various topologies. Although they are assembled as a single inductor buck and a single inductor inverting converter on DC1854A, the two DC/DC converters can be altered for different topologies.

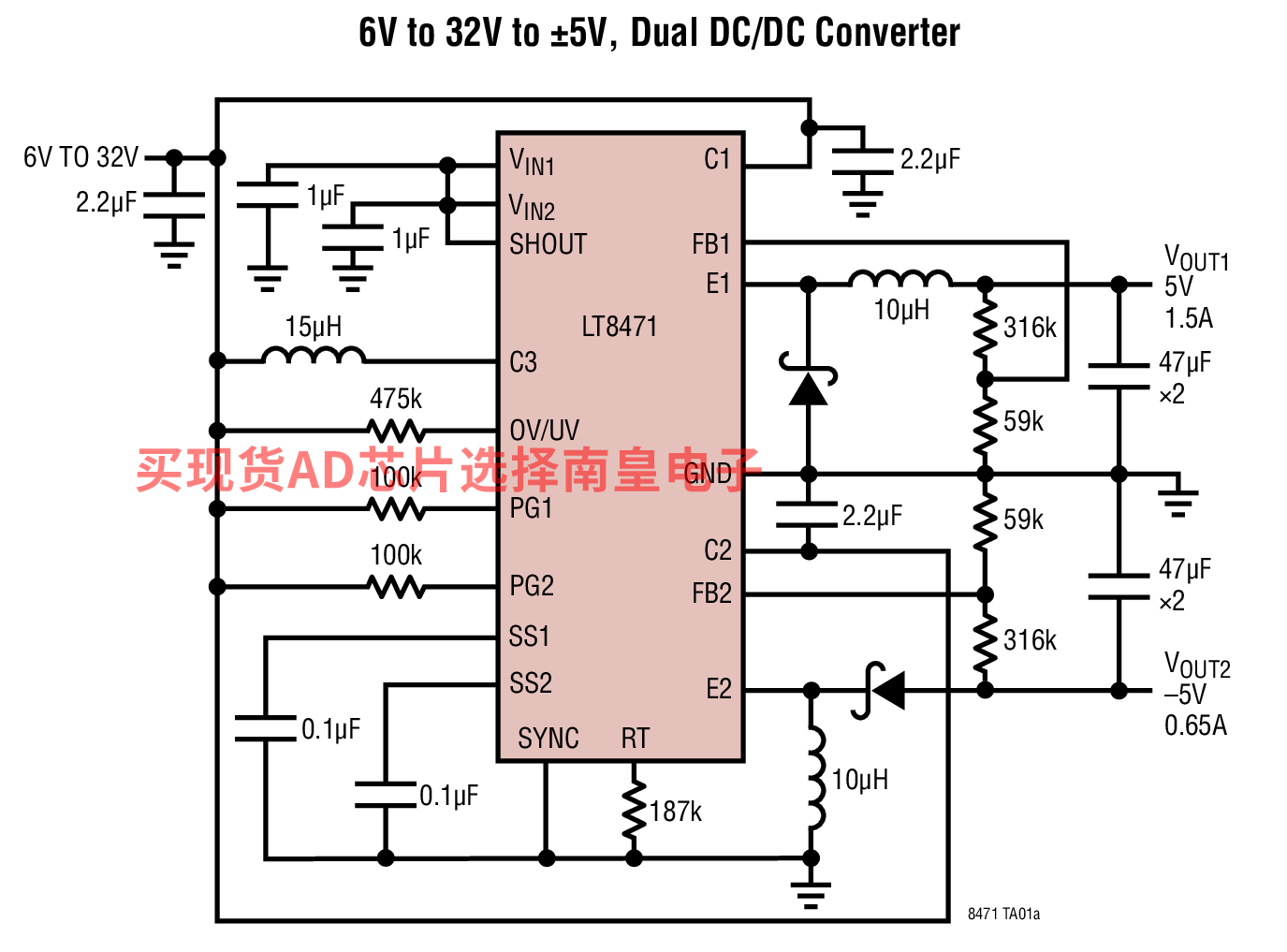

LT8471的电路图解：

LT8471的评估套件：
