LT8391是一款同步4开关降压-升压LED控制器，可根据高于、低于或等于输出电压的输入电压调节LED电流。专有的峰值-降压/峰值-升压电流模式控制方案支持可调节和可同步的150kHz至650kHz固定频率运行方式，或支持可降低EMI的内部±15%三角扩频运行方式。LT8391具有4V至60V输入和0V至60V输出，并支持在操作区域之间的无缝低噪声转换，非常适合汽车、工业和电池供电系统中LED驱动器和电池充电应用。

LT8391提供内部（高达128:1）和外部（高达2000:1）LED电流PWM调光，采用高端PMOS开关。两个CTRL引脚提供灵活的20:1模拟调光，在100mV满量程下具有±3%的LED电流精度。提供的故障保护机制可以检测LED开路或短路情况，在此期间LT8391将处于重试、闩锁或保持运行状态。

开关频率 最大输出功率 LT8391 可调150kHz - 650kHz 450W+ LT8391A 2MHz 50W+

应用

• 汽车前照灯/行车灯
• 大功率LED照明

• 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT
• 同步开关：效率高达 98%
• 专有的峰值降压峰值升压电流模式
• 宽 VIN 范围：4V 至 60V
• 宽 VOUT 范围：0V 至 60V (51V LED)
• ±3% LED 电流准确度
• 2000:1 外部和 128:1 内部 PWM 调光
• 高压侧 PMOS PWM 开关驱动器
• 集成型自举二极管
• 在降压或升压中没有上管 MOSFET 刷新噪声
• 可调和可同步频率范围：150kHz 至 650kHz
• 无闪烁扩展频谱用于实现低 EMI
• 具故障报告功能的开路和短路 LED 保护

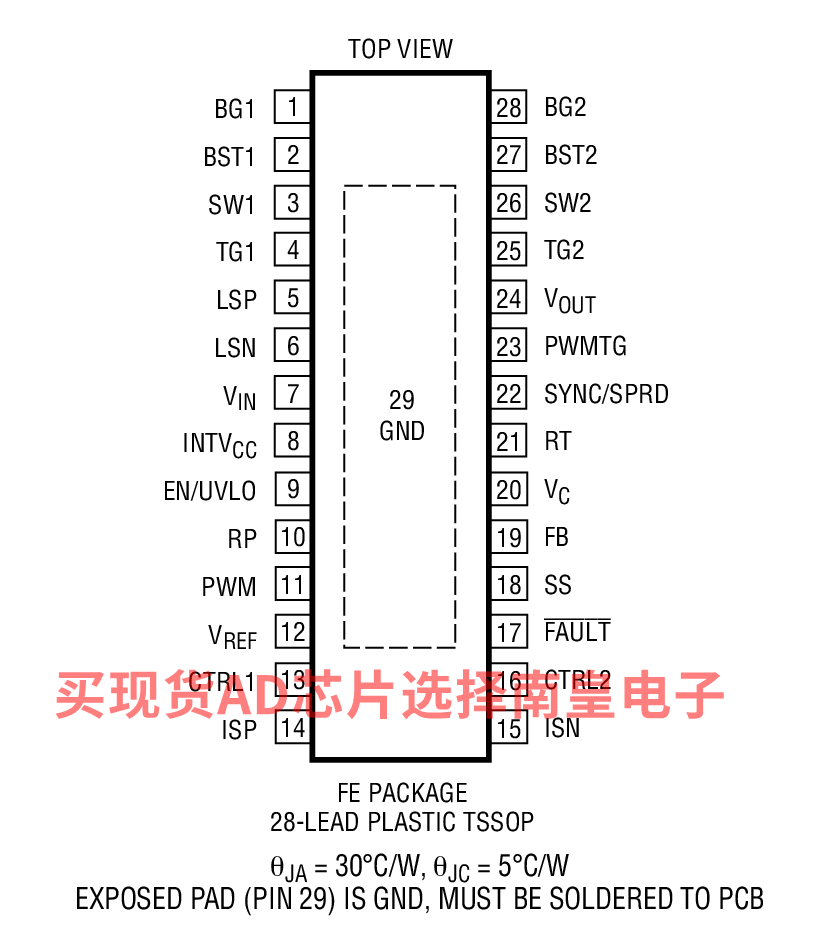

• 采用具裸露衬垫的 28 引脚 TSSOP 封装和 28 引脚 QFN 封装 (4mm x 5mm)
• 通过AEC-Q100汽车应用认证

LT8391EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.33（100-499个）；3.61（1000+个）

LT8391EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.33（100-499个）；3.61（1000+个）

LT8391EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.27（100-499个）；3.55（1000+个）

LT8391EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.27（100-499个）；3.55（1000+个）

LT8391HFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：5.26（100-499个）；4.39（1000+个）

LT8391HFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.26（100-499个）；4.39（1000+个）

LT8391HFE#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：5.56（100-499个）；4.66（1000+个）

LT8391HFE#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.56（100-499个）；4.66（1000+个）

LT8391HUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：5.18（100-499个）；4.31（1000+个）

LT8391HUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.18（100-499个）；4.31（1000+个）

LT8391IFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.68（100-499个）；3.89（1000+个）

LT8391IFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.68（100-499个）；3.89（1000+个）

LT8391IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.61（100-499个）；3.84（1000+个）

LT8391IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.61（100-499个）；3.84（1000+个）

LT8391JFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：4.77（100-499个）；4.02（1000+个）

LT8391JFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：4.77（100-499个）；4.02（1000+个）

LT8391JFE#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：5.10（100-499个）；4.29（1000+个）

LT8391JFE#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.10（100-499个）；4.29（1000+个）

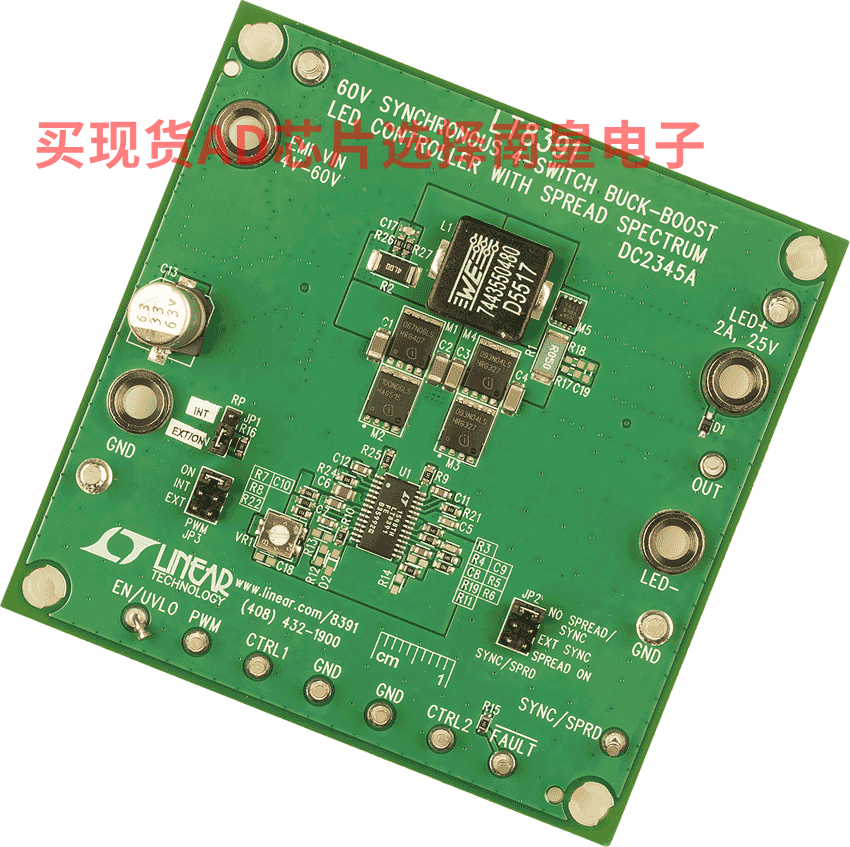

DC2345A：LT8391EFE演示板 | 同步降压-升压LED驱动器，4V ≤ VIN ≤ 60V，VLED = 25V (2A)

演示电路2345A是一款具有扩频的60V同步4开关降压-升压LED控制器，内置LT8391 LED驱动器。输入电压范围为4V至60V，并可在2A时将单串LED升压至高达25V。DC2345A以400kHz开关频率运行，无展频，但可通过一根简单的跳线启用展频(SSFM)功能。SSFM可将开关频率扩频到fsw ±15%，以降低EMI。
