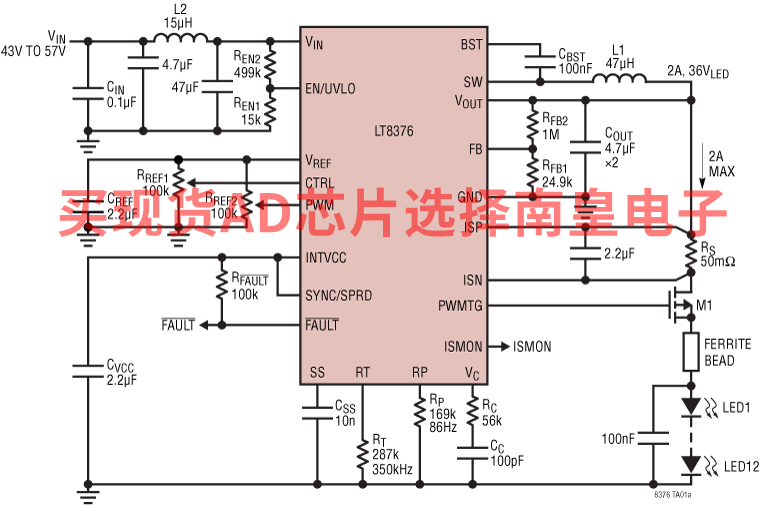

LT8376是一款单片式同步降压DC/DC转换器，采用固定频率、峰值电流控制并为LED串提供PWM调光。LED电流通过CTRL引脚上的模拟电压或脉冲占空比进行编程设定。输出电压限制可通过连接至FB引脚的电阻分压器进行设置。

通过RT引脚上连接的外部电阻或SYNC/SPRD引脚上的外部时钟，可在200kHz至2MHz范围内对开关频率进行编程。当可选的展频功能使能时，频率在100%至125%范围内变化以减少EMI。当外部信号不可用时，LT8376还包括驱动器，用于驱动外部高端PMOS来实现PWM调光，以及用于驱动内部PWM信号发生器来对PWM调光进行模拟控制。

其他特性包括LED电流监控、精确的EN/UVLO引脚阈值、针对开路和短路负载条件的开漏故障报告和热关断。LT8376采用专有的Silent Switcher技术以实现低EMI。

应用

• 汽车照明
• 工业和通用照明

• ±1.5% LED 电流调节
• ±2% 输出电压调节

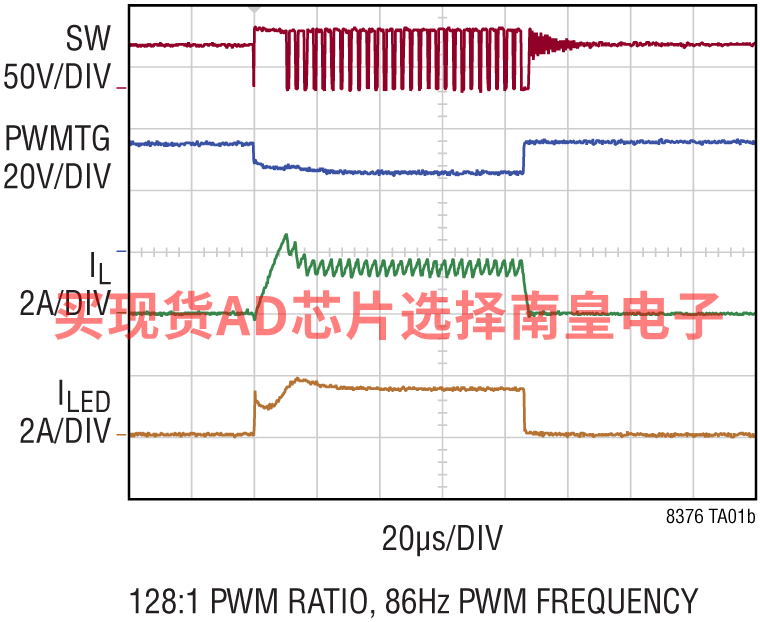

• 在 100Hz 频率下可实现 5000:1 PWM 调光
• 128:1 内部 PWM 调光
• 展频(SSFM)
• 适用于低 EMI 的 Silent Switcher 架构
• 3.6V 至 60V 输入电压范围
• 0V 至 60V LED 灯串电压

• 3A,，60V 内部开关
• 200kHz 至 2MHz，带 SYNC 功能
• 99.9% 最大占空比
• 20:1 模拟或占空比 LED 电流控制
• 开路/短路 LED 保护与故障指示
• 具有监视器输出的精确 LED 电流检测
• 可编程 UVLO

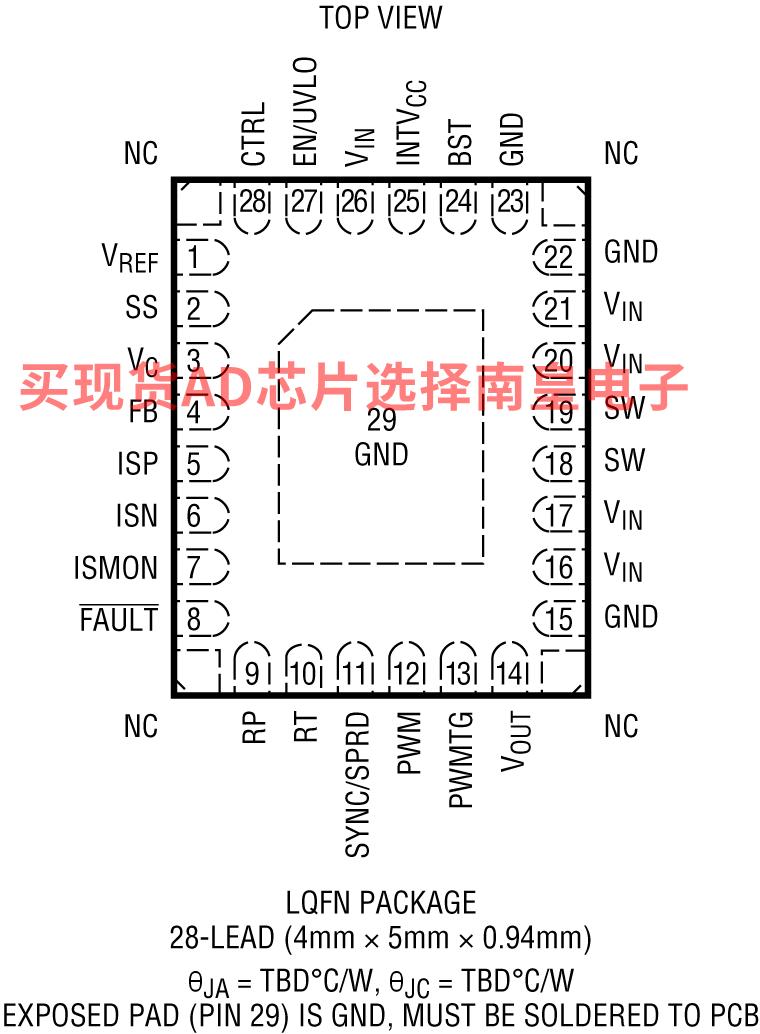

• 热增强 28 引脚 (4mm × 5mm) LQFN 封装

LT8376RV#PBF，封装：28-Lead LQFN (4mm × 5mm × 0.95mm)，包装形式及数量：托盘，490，工作温度：-40 to 150C，AD官网报价：2.93（100-499个）；2.46（1000+个）

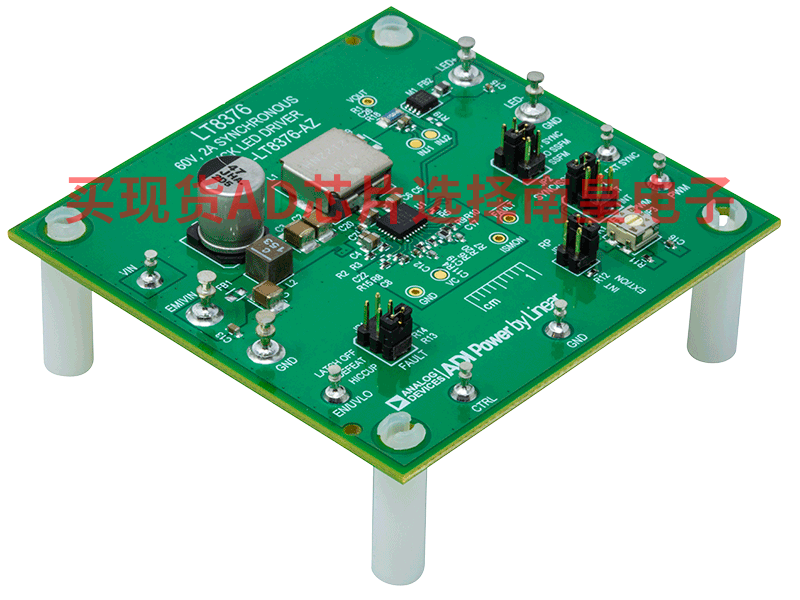

EVAL-LT8376-AZ：LT8376 | 60V、2A Silent Switcher 同步降压 LED 驱动器

评估板 EVAL-LT8376-AZ 是一款采用 LT8376 的 60V、2A 同步降压 LED 驱动器。EVAL-LT8376-AZ 在 VIN 时以 1.5A 驱动高达 36V 的单串 LEDIN 介于 43V 和 57V 之间。EVAL-LT8376-AZ 具有一个设置为 40V 的欠压锁定 (UVLO)，具有 2V 的开启滞后。EVAL-LT8376-AZ 以 350kHz 开关频率运行，并具有可选的扩频调制 (SSFM)。在启用 SSFM 的情况下，LT8376 将其开关频率从 fSW到FSW+ 25% 以减少 EMI 排放。

LT8376 具有 3.6V 至 60V 的输入电压范围。LT8376 具有内部同步 60V 开关，以实现高效率和小尺寸。LT8376 具有一个介于 200kHz 和 2MHz 之间的可调开关频率。LT8376 可与一个外部时钟源同步或配置为启用 SSFM 以实现低 EMI。EVAL-LT8376-AZ 包括一个 SYNC/SSFM 跳线，用于配置 LT8376 以实现外部频率同步、启用 SSFM 以实现低 EMI，或在禁用 SSFM 的情况下设置为正常运行。

LT8376’s 集成 PWMTG 高边 PMOS 驱动器有助于对连接的 LED 进行 PWM 调光。LED 灯串可以通过外部产生的 PWM 信号或内部产生的 PWM 信号进行 PWM 调光，以实现精确的亮度控制。EVAL-LT8376-AZ 具有跳线，可设置为在内部生成的 PWM 信号、外部生成的 PWM 信号和无 PWM 信号的 100% 开启之间切换。还可以通过在 CTRL 引脚上放置可控制的直流电压来对 LT8376 进行模拟调光。在启用 SSFM 的情况下运行 PWM 调光时，SSFM 将自身与 PWM 信号对齐，以实现 LED 串的无闪烁操作。这适用于内部和外部PWM调光。

使用小型陶瓷输入和输出电容器，可节省空间和成本。EVAL-LT8376-AZ 上的输入和输出滤波器可降低其 EMI。滤波器由一个小的铁氧体磁珠或电感器和高频陶瓷电容器组成。这些滤波器与适当的电路板布局和SSFM相结合，可非常有效地降低电磁辐射，从而符合CISPR25五类限制。请遵循 EVAL-LT8376-AZ 的推荐布局和四层 PCB 厚度。为了获得最佳效率和 PWM 调光性能，可以移除输入和输出的 EMI 滤波器。

开路 LED 过压保护 (OVP) 使用 IC’如果 LED 灯串开路，恒压调节环路可将输出调节至大约 41V。可以通过 ISMON 引脚监控输出电流。此外，该过错引脚可用于开路和短路检测。

输入欠压锁定 (UVLO)、LED 电流、输出过压保护 (OVP) 和开关频率都可以通过对 EVAL-LT8376-AZ 的简单修改来轻松调整。

LT8376 数据手册提供了器件、操作和应用信息的完整描述。必须结合本评估板 EVAL-LT8376-AZ 的演示手册阅读数据表。LT8376RV 采用 28 引线塑料 LQFN 封装，具有耐热增强型外露接地焊盘。适当的电路板布局对于最大化性能而言至关重要。参见数据手册“印刷电路板设计”章节。
