LT8309的基本参数

制造厂商：AD
产品类别：功率控制
技术类目：反激、正向和隔离式控制器
功能描述：副边同步整流器驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT8309的产品详情：

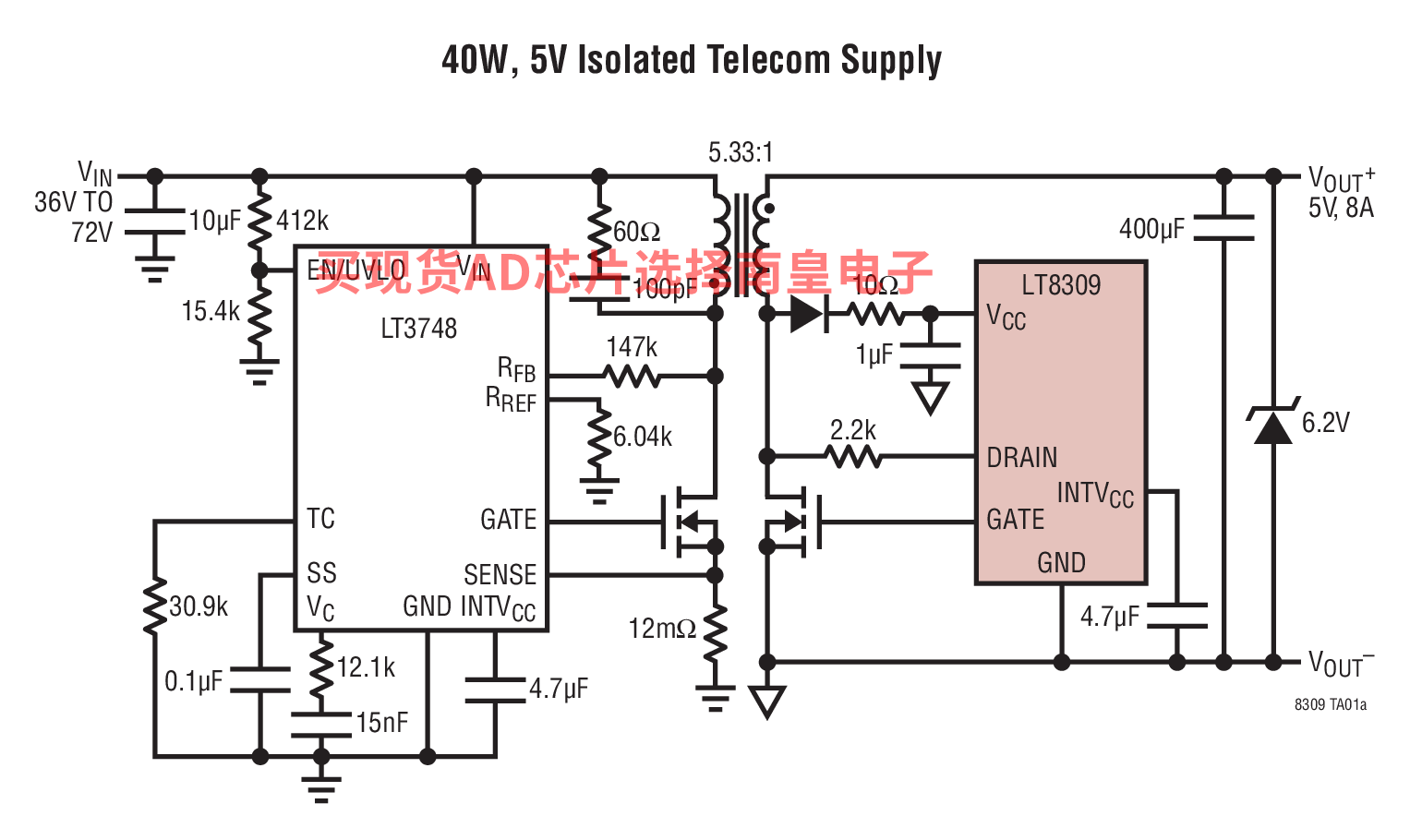

LT8309 是一款副边同步整流器驱动器，其可取代反激式拓扑中的输出整流器二极管。通过用一个 N 沟道 MOSFET 替代该二极管，应用电路将不再受输出二极管热限制条件的约束。该 IC 通过检测漏极至源极电压以确定电流在什么时候变至负值，从而复制了二极管的运行方式。LT8309 低的最小导通和关断时间有助改善抗噪声性能。

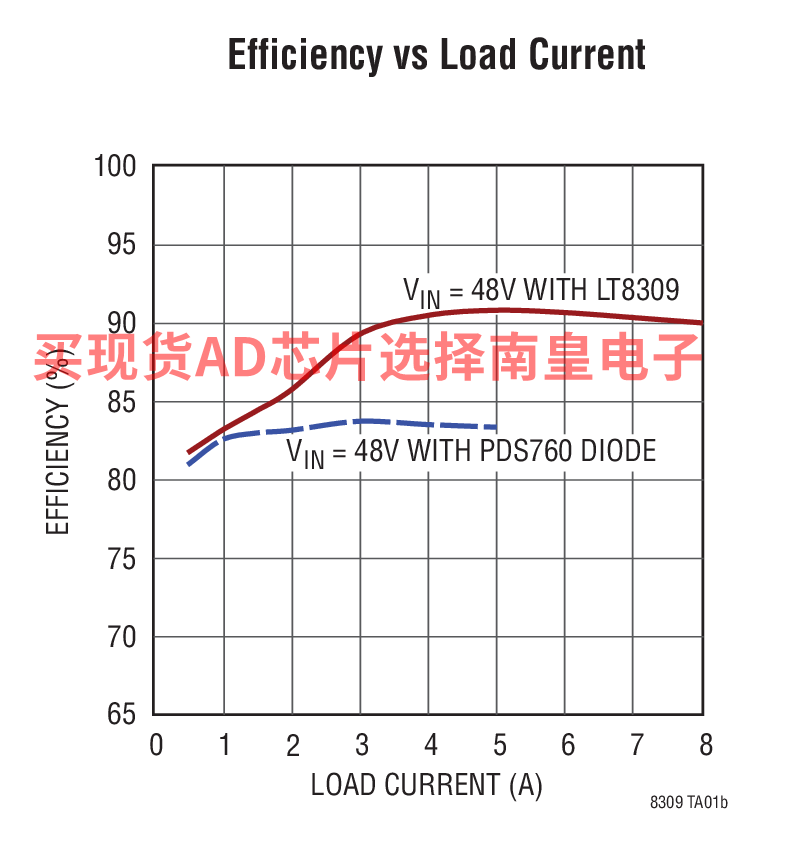

26ns 的快速传播延迟使得应用电路能够在不连续导通模式 (DCM) 和临界导通模式 (CrCM) 中运作。栅极驱动器具有一个用于实现快速关断的 0.8Ω 下拉器件。40V VCC 额定值允许器件采用 MOSFET 的输出电压或整流漏极电压来驱动。400μA 的低静态电流较大限度地提高了低输出电流条件下的效率。

应用

高输出电流反激
高效率反激

LT8309的优势和特点：

可采用 DCM 和 BCM/CrCM 导通模式反激拓扑
VCC：4.5V 至 40V
支持高达 150V MOSFET
26ns 关断传播延迟
准确的最小导通和关断定时器用于实现可靠的运作
可调和准确的跳变点：+5mV 至 –30mV
1Ω 栅极驱动器下拉

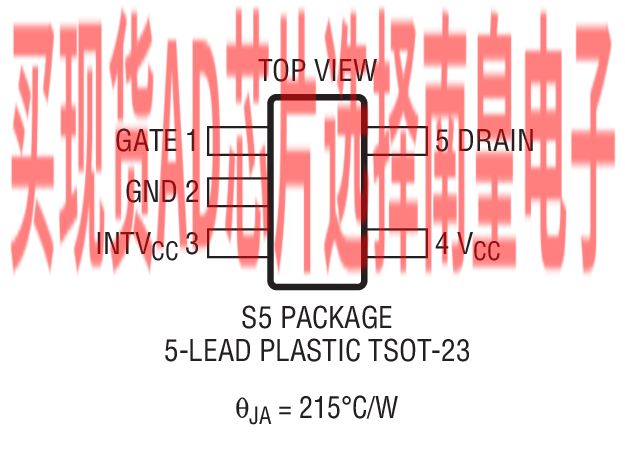

SOT-23 5 引脚封装

LT8309具体的完整产品型号参数及价格（美元）：

LT8309ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.02（1000+个）

LT8309ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.02（1000+个）

LT8309HS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 150C，AD官网报价：3.04（100-499个）；2.55（1000+个）

LT8309HS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.04（100-499个）；2.55（1000+个）

LT8309IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.64（100-499个）；2.2（1000+个）

LT8309IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.64（100-499个）；2.2（1000+个）

LT8309的评估套件：

DC1961A：LT8309ES5/LT3748EMS隔离演示板 | 36V ≤ VIN ≤ 72V；VOUT = 12V (5A)

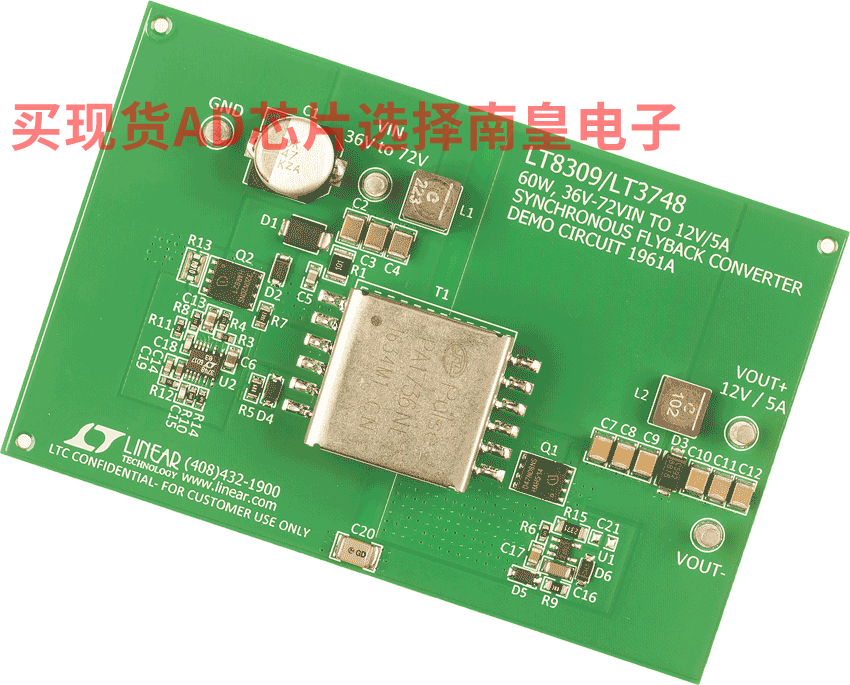

演示电路1961A内置LT8309，它是一款集成在隔离非光耦合器反激式转换器中的次级同步驱动器。它通过36V至72V输入源调节12V/5A输出。通过LT3748边界导通模式反激式控制器在原边调节输出，它直接从原边检测输出电压，无需光耦合器即可实现简单的反激架构。
