LT7182S 是一款双输出、单片、多相 DC/DC 同步降压型稳压器。它可以同时从两个通道提供高达 6A 的连续电流，并且可以支持来自任一通道的高达 8A 的负载。LT7182S 采用带有集成 VIN 旁路电容器的第二代 Silent Switcher架构，可实现快速、干净、低过冲的开关边沿，在高开关频率下提供高效率，同时最大限度地减少 EMI 辐射。

基于 I2C 的 PMBus 1.3 兼容串行接口，支持套件功能控制，并为系统监控提供遥测信息。LT7182S 由具有图形用户界面的 LTpowerPlay 提供支持。

输出电压、频率、相位和套件地址可以使用电阻器进行配置，无需编程，即可运行。设置也可以通过串行接口写入和/或存储在 EEPROM 中。

最小导通时间为 20ns（典型值）的受控导通时间谷值电流模式控制架构可在低输出电压下实现高开关频率，并在较小的整体解决方案尺寸中，提供出色的瞬态响应。

应用

• 通信、存储和工业系统
• 数据中心和固态驱动器电源

• Silent Switcher2 架构：实现紧凑、高效、低 EMI 解决方案
• PMBus/I2C 串行接口
• 遥测回读包括 VOUT、IOUT、VIN、裸片温度和故障
• 可编程电压、限流值、数字软启停、时序监控、UV/OV、相位、频率（高达 4MHz）和环路补偿
• 带有故障事件日志的集成 EEPROM
• 关键参数可通过配置电阻设置，无需编程，即可操作

• 在 0.6V 至 1.375V 电压下，整个温度范围内的输出电压精度为 ±0.25%
• 最多八相的多相负载分配
• 宽 VIN 范围：低至 2.9V 或 1.5V，带有 EXTVCC

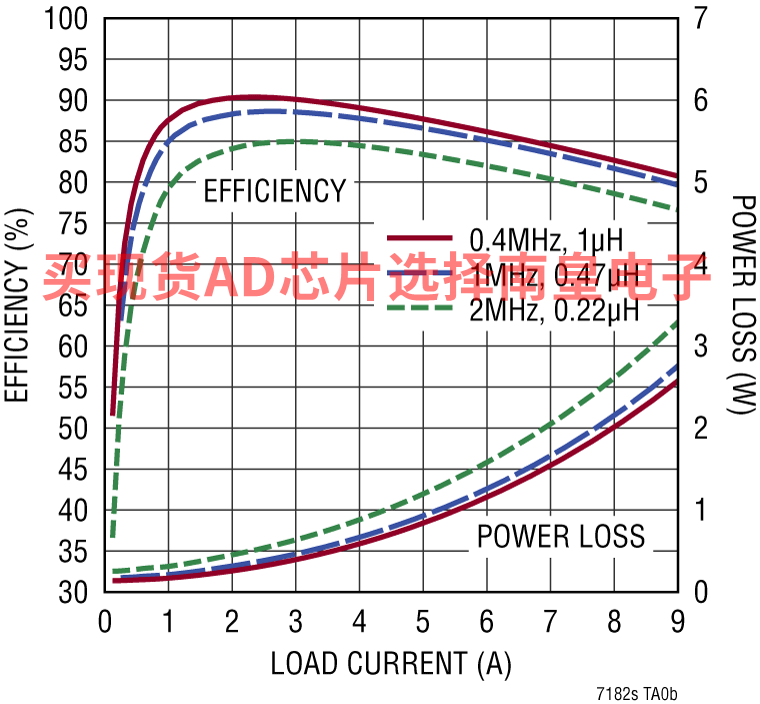

• 在 1MHz、12VIN 至 3.3VOUT范围内效率高达 95%
• VOUT 工作范围为 0.4V 至 5.5V (高达 0.85 ? VIN)
• 差分远程 VOUT 检测
• 外部频率同步

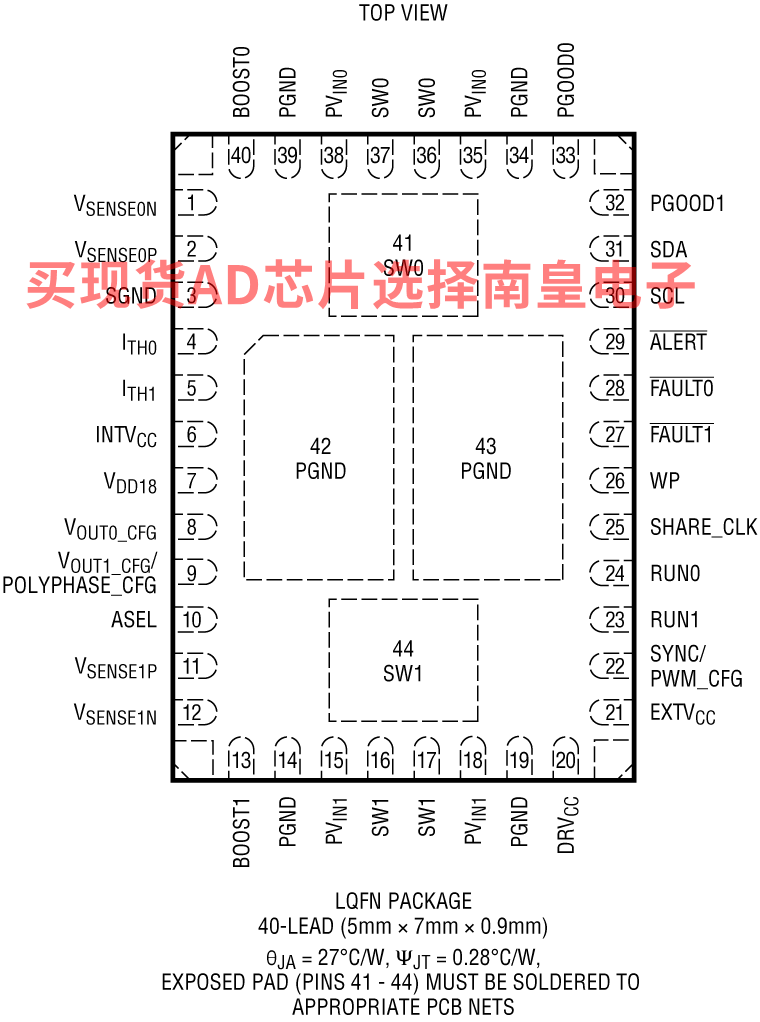

• 40 引脚、(5mm × 7mm) LQFN 封装

LT7182SRV#PBF，封装：40-Lead LQFN (7mm x 5mm x 0.9mm)，包装形式及数量：托盘，364，工作温度：-40 to 150C，AD官网报价：7.07（100-499个）；5.94（1000+个）

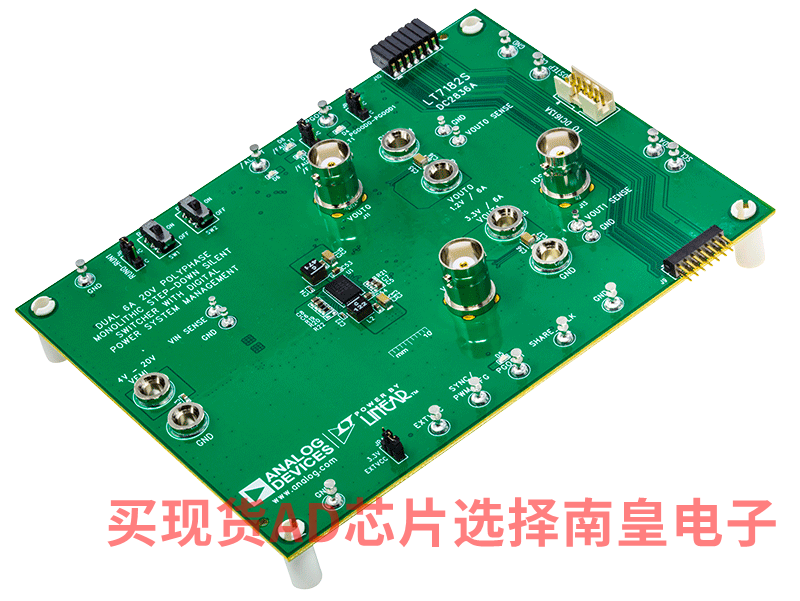

DC2836A：LT7182S | 双通道6A、20V多相降压型Silent Switcher，具有数字电源系统管理

演示电路2836A是一款双路输出PolyPhaseDC/DC同步降压型稳压器，具有4V至20V输入电压范围，内置LT7182S。每个输出可提供6A连续/9A最大瞬态负载电流。LT7182S是一款双通道6A单片降压型稳压器，采用第二代Silent Switcher技术，以较大限度地减少EMI并降低PCB布局敏感性。它还集成了数字电源系统管理功能，支持通过符合PMBus/I2C的串行接口提供可编程和遥测功能。有关更多详细信息，请参见LT7182S数据手册。

演示电路2836A以1MHz的频率运行，以较大程度缩小解决方案尺寸。在输入电压为12V时，1.2V电源轨的峰值效率为83.2%，3.3V电源轨的峰值效率为91.1%。当两个通道（每个通道6A）在1MHz频率下满载运行时，IC温升为70°C。

该演示板上针对两个通道都安装了EMI滤波器。演示手册的图2中显示了演示板（带EMI滤波器）的传导和辐射EMI性能。图2中的红线表示CISPR25 5类限值。

DC2836A上电至默认设置，并根据配置电阻产生功率，无需任何串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件的电源系统管理功能，请将GUI软件LTpowerPlay下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。

下载GUI

可从以下位置下载软件：LTpowerPlay

LT7182S数据手册提供完整的器件、操作说明和应用信息。必须将数据手册与DC2836A演示手册配合阅读。

有关LTpowerPlay的更多详细信息和说明，请参考《LT7182S的LTpowerPlay GUI快速入门指南》。
