LT6604-5的基本参数
  • 制造厂商:AD
  • 产品类别:ADC 驱动器
  • 技术类目:宽带有源滤波器
  • 功能描述:双通道、非常低噪声、差分放大器和 5MHz 低通滤波器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LT6604-5的产品详情:

LT6604-5 包含两个匹配的全差分放大器,它们各具有一个四阶、5MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫响应。通过集成一个滤波器和一个差分放大器,该器件实现了极低的失真和噪声。在单位增益条件下,测得的带内信噪比达到了令人注目的 82dB。在较高的增益条件下,输入参考噪声下降,于是,该器件能够处理较小的输入差分信号,而不会使信噪比发生显著的劣化。

两个通道之间的增益和相位完全匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调的输出共模电压,LT6604-5 实现了电平移位,从而使其非常适合于直接连接至 ADC。LT6604-5 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时,该差分设计在高达 2VP-P 的信号电平条件下实现了出色的性能。

如需了解具集成 2.5MHz 至 20MHz 低通滤波器的相关单通道和双通道差分放大器的完整列表,请见本数据表的最后一页。


应用

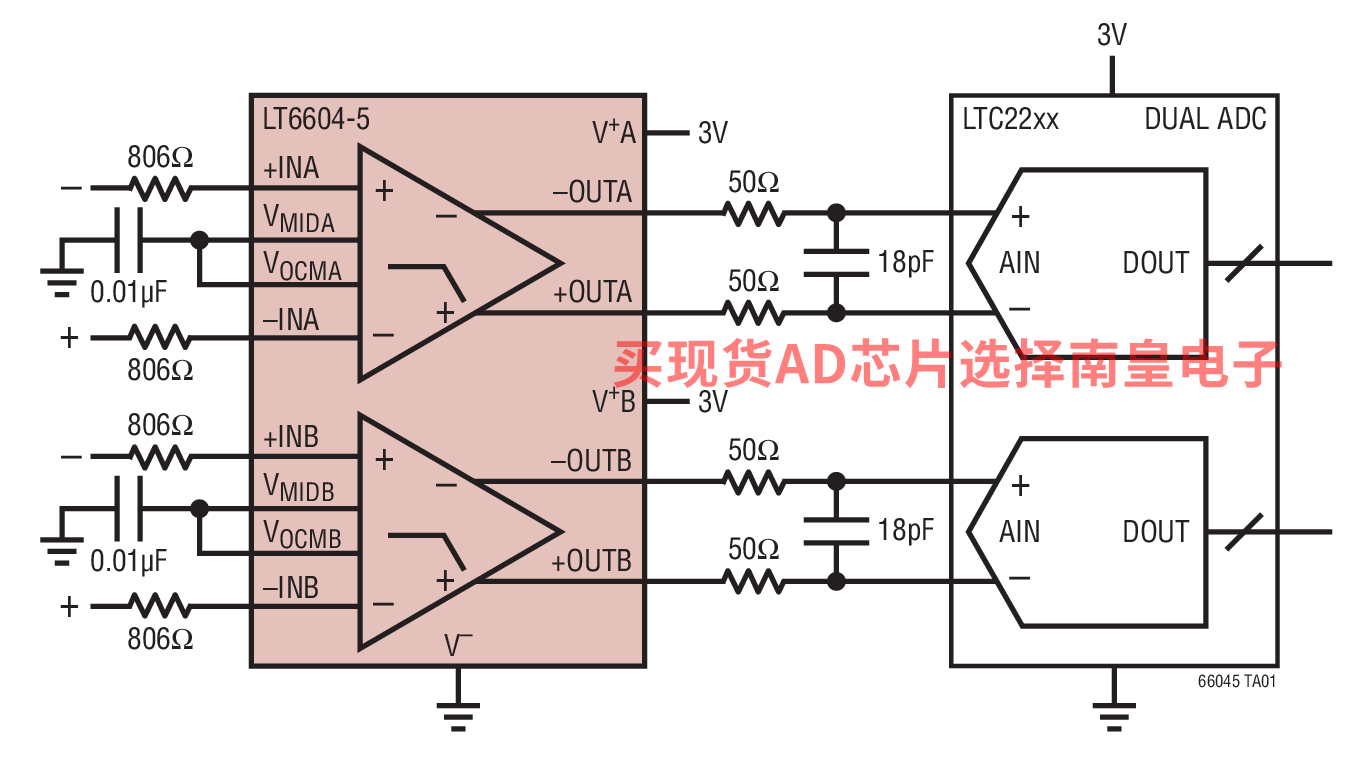

  • 双通道差分 ADC 驱动器和滤波器
  • 单端至差分转换器
  • 匹配、双通道、差分增益或滤波器级
  • 差分信号的共模变换
  • 无线基础设施或网络应用中的高速 ADC 抗混叠和 DAC 滤波处理
  • 高速测试和测量设备
  • 医学成像
LT6604-5的优势和特点:
  • 具5MHz低通滤波器的双通道差分放大器
    • 四阶滤波器
    • 近似切比雪夫 (Chebyshev) 响应

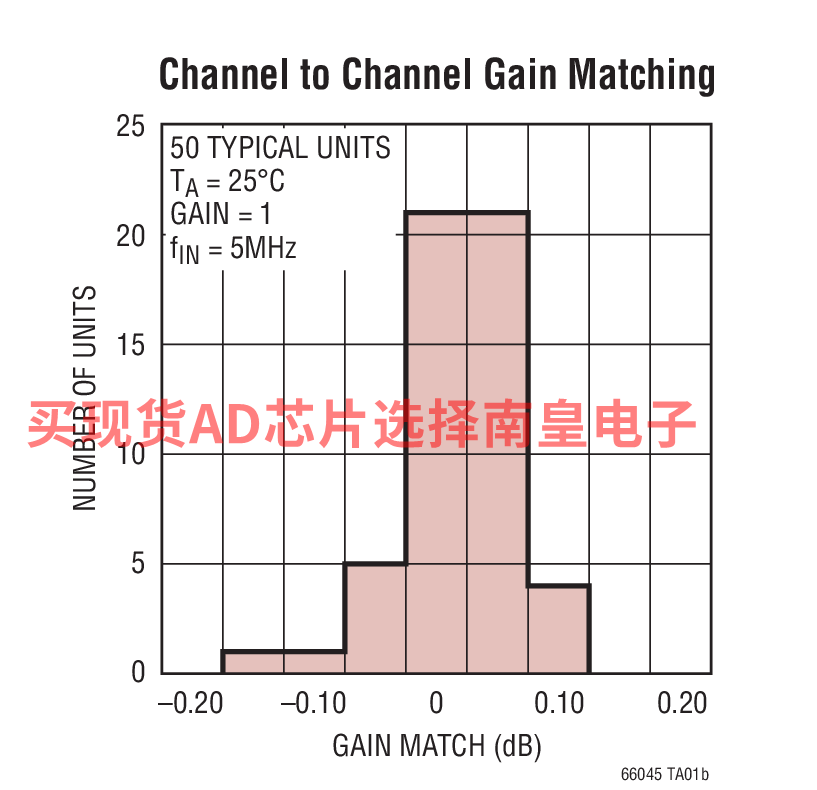

    • 保证相位和增益匹配
    • 可利用电阻器来设置的差分增益
  • > 82dB信噪比 (3V 电源,2VP-P 输出)
  • 低失真 (1MHz,2VP-P 输出,800Ω 负载)
    • HD2:93dBc
    • HD3:96dBc
  • 针对采用 3V、5V 和 ±5V 工作电源拟订技术规格
  • 全差分输入和输出
  • 可调的输出共模电压

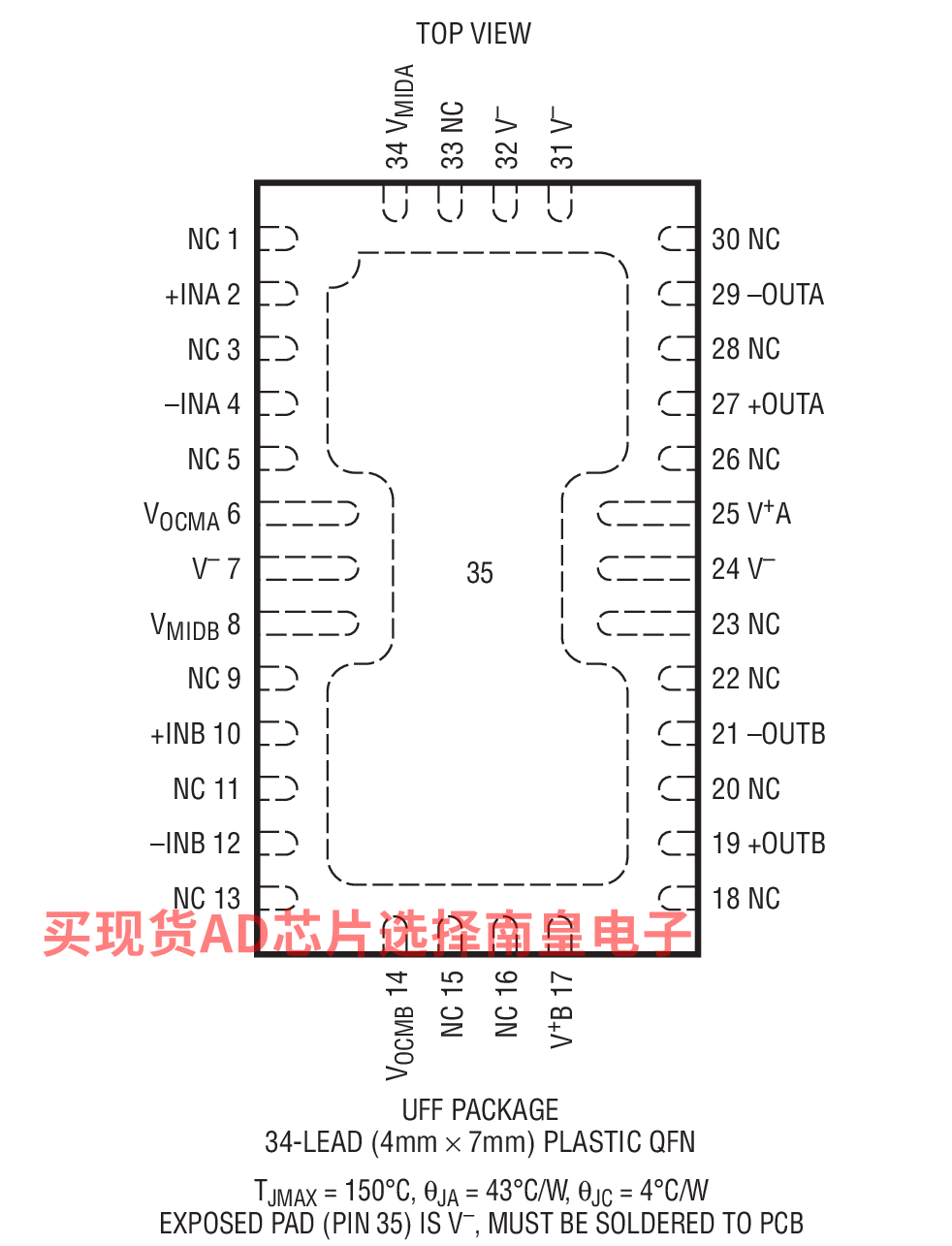

  • 小外形 4mm x 7mm x 0.75mm QFN 封装
LT6604-5具体的完整产品型号参数及价格(美元):

LT6604CUFF-5#PBF,封装:32-Lead QFN (4mm x 7mm x 0.75mm w/ EP),包装形式及数量:管装,52,工作温度:0 to 70C,AD官网报价:8.77(100-499个);7.22(1000+个)

LT6604CUFF-5#TRPBF,封装:32-Lead QFN (4mm x 7mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:8.77(100-499个);7.22(1000+个)

LT6604IUFF-5#PBF,封装:32-Lead QFN (4mm x 7mm x 0.75mm w/ EP),包装形式及数量:管装,52,工作温度:-40 to 85C,AD官网报价:10.02(100-499个);8.26(1000+个)

LT6604IUFF-5#TRPBF,封装:32-Lead QFN (4mm x 7mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:10.02(100-499个);8.26(1000+个)

轻松满足您的AD芯片采购需求
LT6604-5的评估套件:

DC1418A-B:LT6604-5 | Dual Matched 5MHz 4th Order LP Filter Demo Board

DC1418A-B: Demo Board for the LT6604-5 Dual Very Low Noise, Differential Ampli?er and 5MHz Lowpass Filter.
