LT6604-2.5 包含两个匹配的全差分放大器，它们各具有一个四阶、2.5MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫 (Chebyshev) 响应。通过集成一个滤波器和一个差分放大器，该器件实现了极低的失真和噪声。在单位增益条件下，测得的带内信噪比达到了令人注目的 86dB。在较高的增益条件下，输入参考噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使信噪比发生显著的劣化。

两个通道之间的增益和相位完全匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调输出共模电压，LT6604-2.5 实现了电平移位，从而使其非常适合于直接连接至 ADC。LT6604-2.5 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时，该差分设计在高达 4VP-P 的信号电平条件下实现了出色的性能。

如需了解具集成 2.5MHz 至 20MHz 低通滤波器的相关单通道和双通道差分放大器的完整列表，请见本数据表的最后一页。

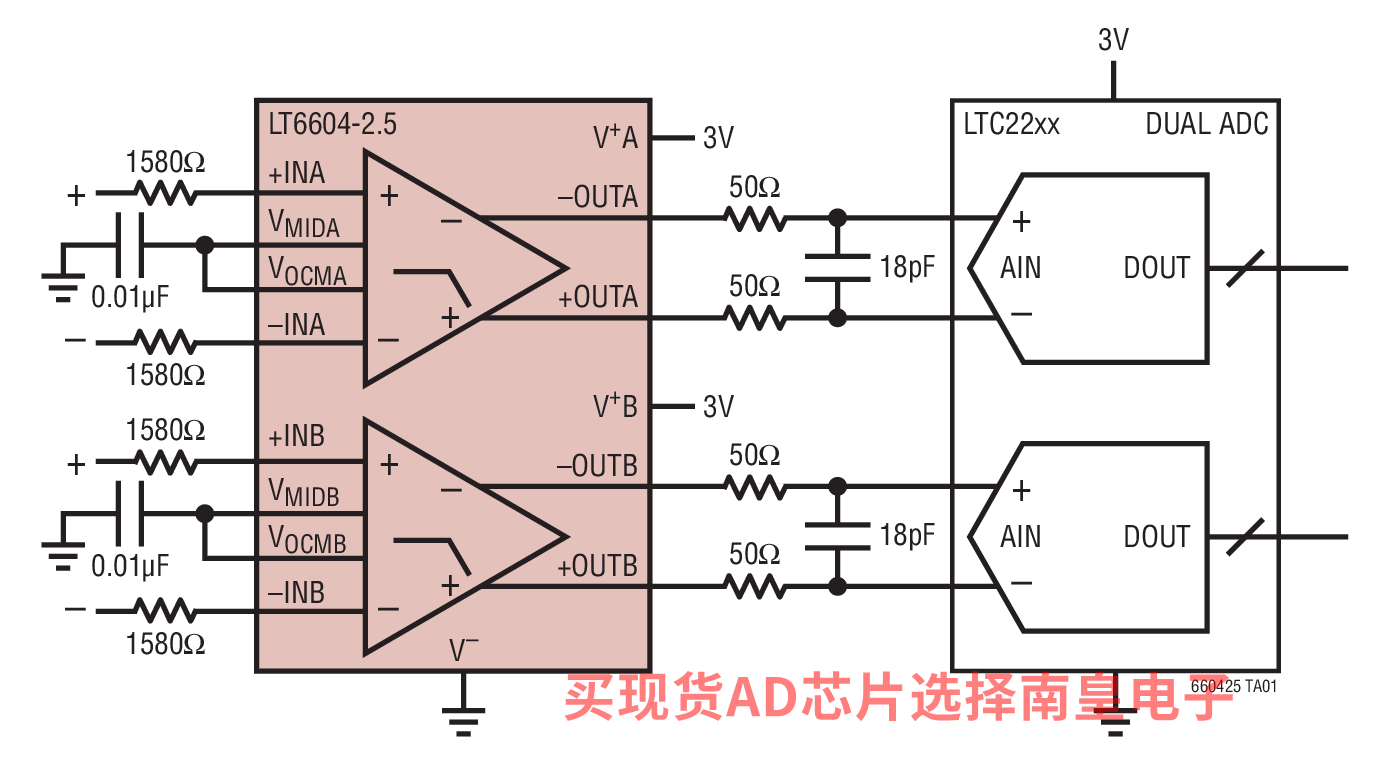

• 双通道差分 ADC 驱动器和滤波器
• 单端至差分转换器
• 匹配、双通道、差分增益或滤波器级
• 差分信号的共模变换
• 无线基础设施或网络应用中的高速 ADC 抗混叠和 DAC 滤波处理
• 高速测试和测量设备
• 医学成像

• 具 2.5MHz 低通滤波器的双通道差分放大器
  • 四阶滤波器
  • 近似切比雪夫 (Chebyshev) 响应
  • 保证相位和增益匹配
  • 可利用电阻器来设置的差分增益
• > 86dB 信噪比 (3V 电源，1VRMS 输出)
• 低失真 (1MHz，1VRMS 输出，800Ω 负载)
  • HD2：92dBc
  • HD3：88dBc
• 针对采用 3V、5V 和 ±5V 工作电源拟订技术规格
• 全差分输入和输出
• 可调输出共模电压

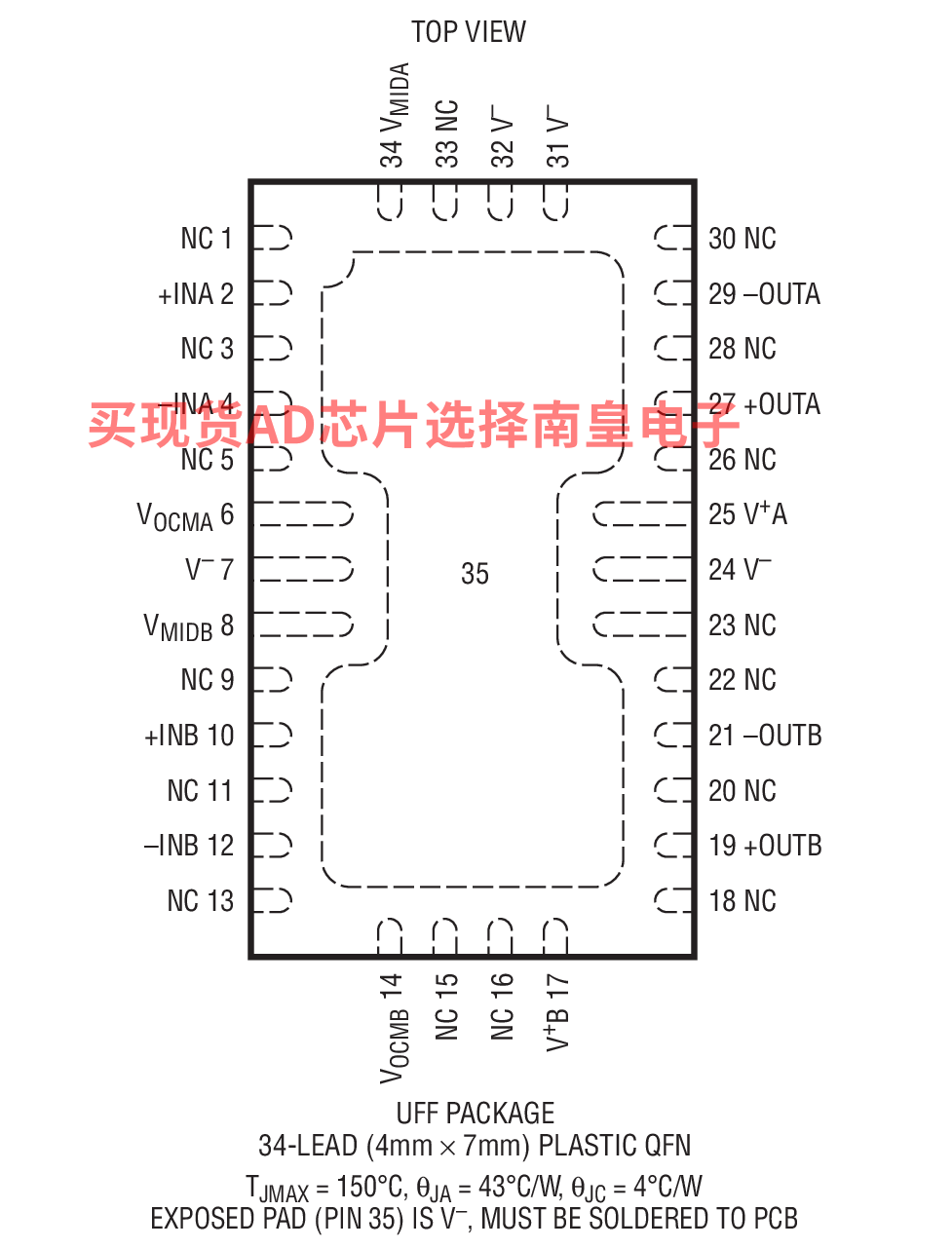

• 小外形 4mm x 7mm x 0.75mm QFN 封装

LT6604CUFF-2.5#PBF，封装：32-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：8.77（100-499个）；7.22（1000+个）

LT6604CUFF-2.5#TRPBF，封装：32-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.77（100-499个）；7.22（1000+个）

LT6604IUFF-2.5#PBF，封装：32-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：10.02（100-499个）；8.26（1000+个）

LT6604IUFF-2.5#TRPBF，封装：32-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.02（100-499个）；8.26（1000+个）

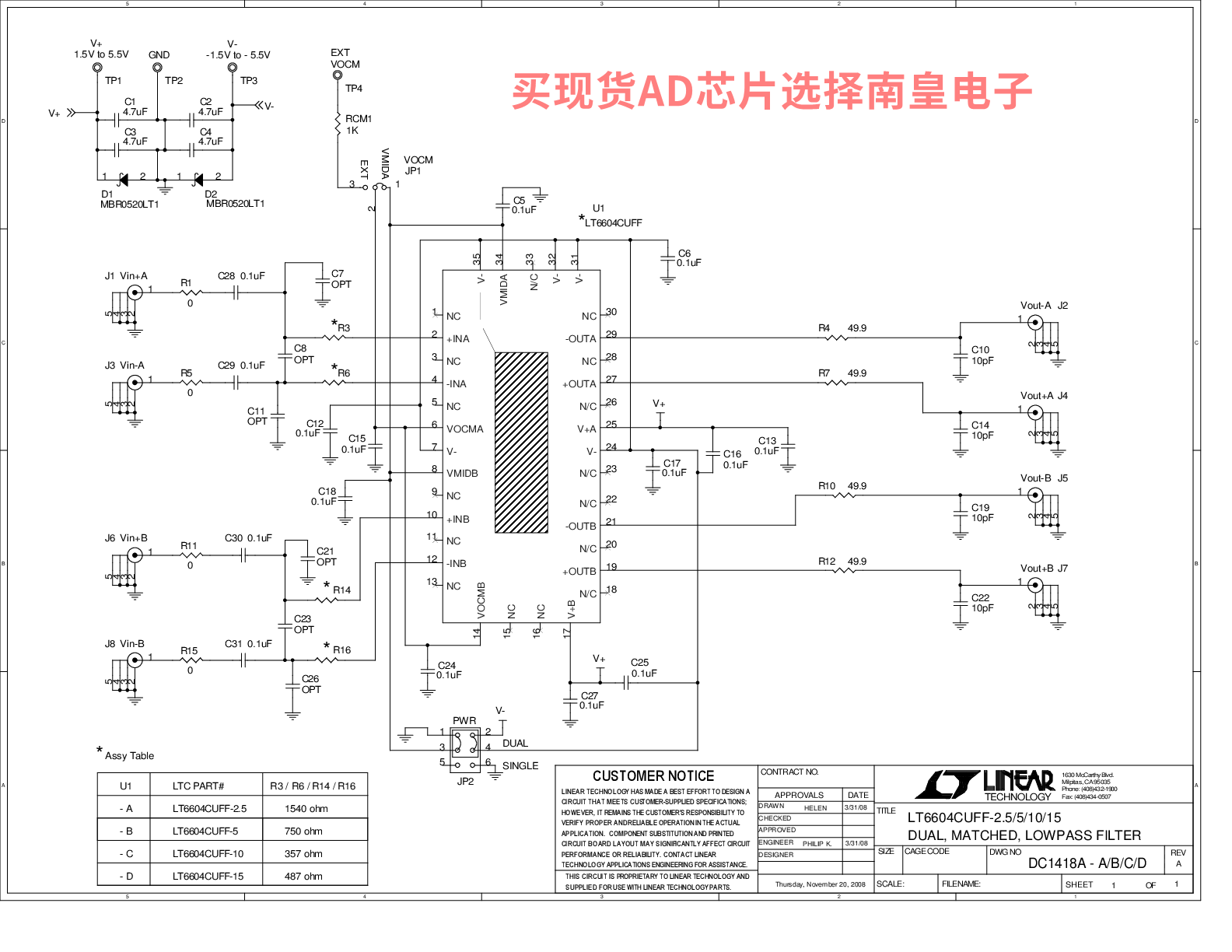

DC1418A-A：LT6604-2.5 | Dual Matched 2.5MHz 4th Order LP Filter Demo Board

DC1418A-A: Demo Board for the LT6604-2.5 Dual Very Low Noise, Differential Ampli?er and 2.5MHz Lowpass Filter.
