LT6558 是一款高速三路视频放大器，具有一个在内部固定数值为 1 的增益和一个可编程的 DC 输入偏置电压。该放大器具有一个 400MHz 2VP-P 信号带宽、2200V/μs 转换速率和一种把重输出负载驱动至电源的 0.8V 之独特能力，从而使 LT6558 非常适合单 5V 电源、宽带视频应用。只需用一个电阻器就能把所有三个放大器的输入设置为一个公共电压电平，从而简化和降低了在 AC 耦合应用中增设外部电路的需要。如果没有该设置电阻器，则输入偏置电路变至闲置状态，因而允许使用一个外部箝位电路或直接耦合输入。

LT6558 具有用于每个放大器的单独电源和接地引脚，以改善通道分离和简化电源旁路。LT6558 可在许多需要一个低电压、单电源的高速应用中提供不打任何折扣的性能。

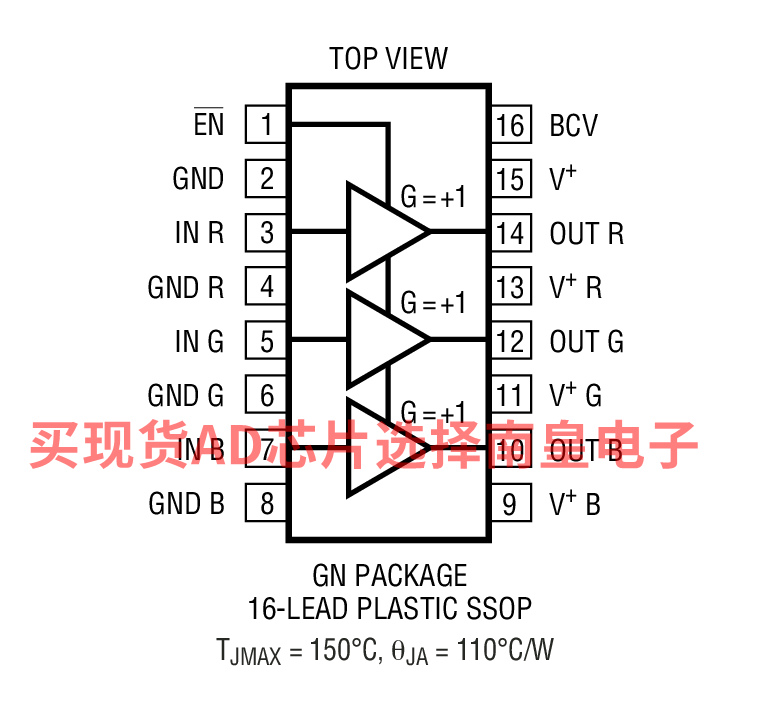

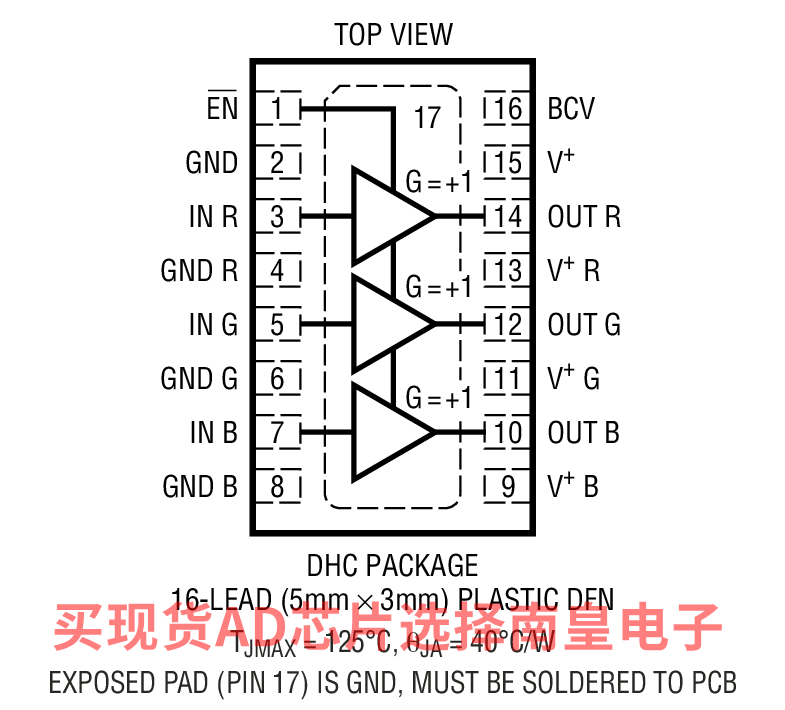

LT6558 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装。

• LCD 视频投影机
• RGB HD 视频放大器
• 同轴电缆驱动器
• 低电源 ADC 驱动器



• –3dB 小信号带宽：550MHz

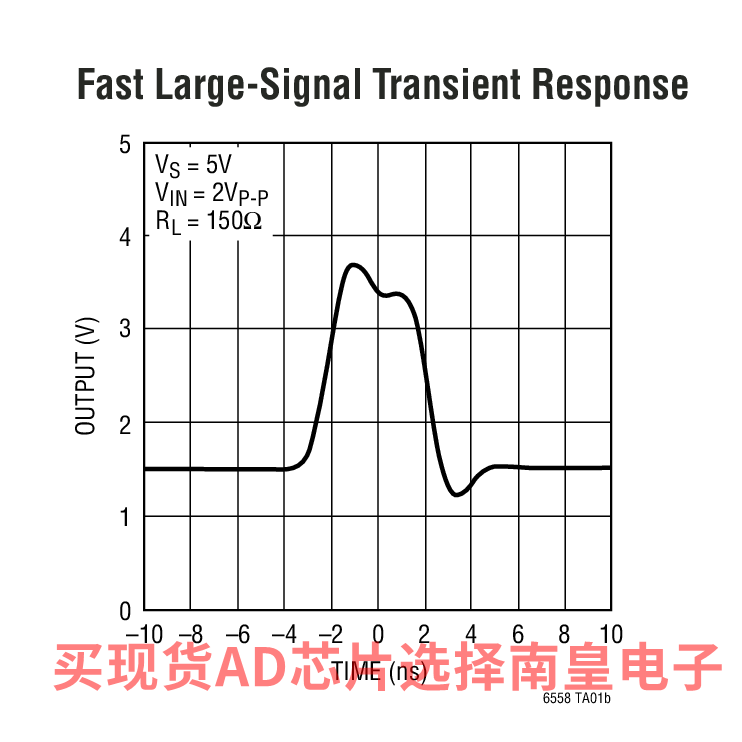

• –3dB 2VP-P 大信号带宽：400MHz
• 转换速率：2200V/μs
• 数值为 1 的固定增益，不需要使用外部电阻器

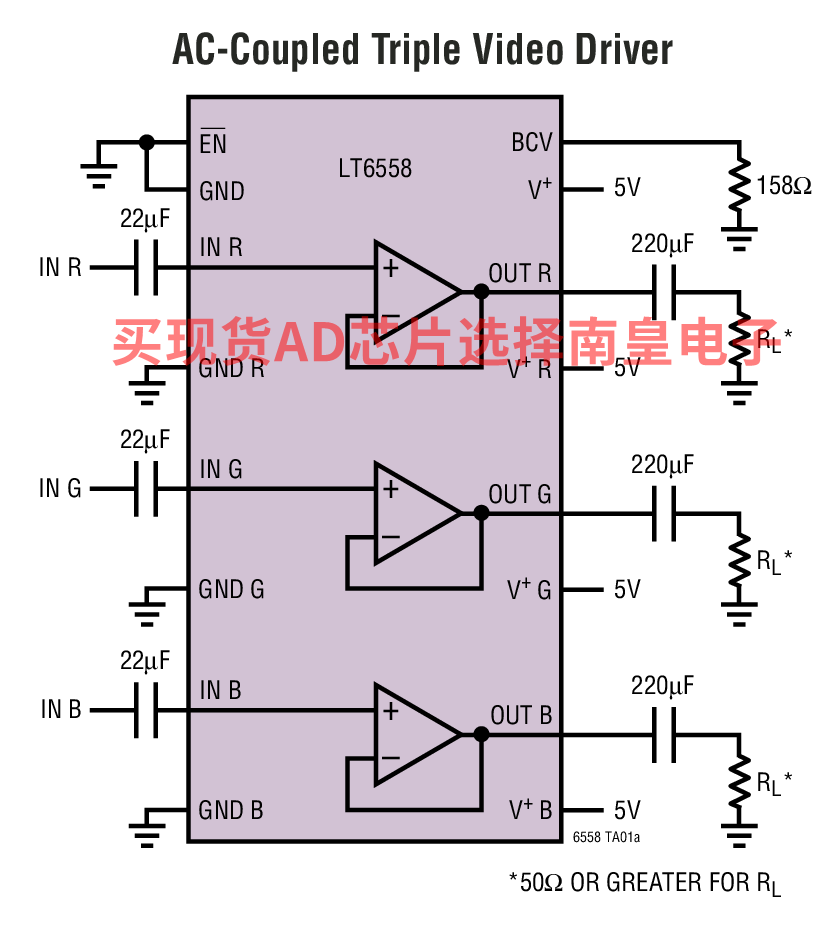

• AC 耦合和可编程 DC 输入偏置
• 输出摆动至电源轨的 0.8V
• 在采用 5V 单电源时达到全视频摆幅
• 差分增益：0.02%
• 差分相位：0.02°
• 启用 / 停机引脚
• 高输出电流：±90mA
• 电源范围：3V 至 7.5V
• 工作温度范围：–40°C 至 85°C
• 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装

LT6558CDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：3.04（100-499个）；2.55（1000+个）

LT6558CDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.04（100-499个）；2.55（1000+个）

LT6558CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.04（100-499个）；2.55（1000+个）

LT6558CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.04（100-499个）；2.55（1000+个）

LT6558IDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：3.63（100-499个）；3.05（1000+个）

LT6558IDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.63（100-499个）；3.05（1000+个）

LT6558IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.63（100-499个）；3.05（1000+个）

LT6558IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.63（100-499个）；3.05（1000+个）

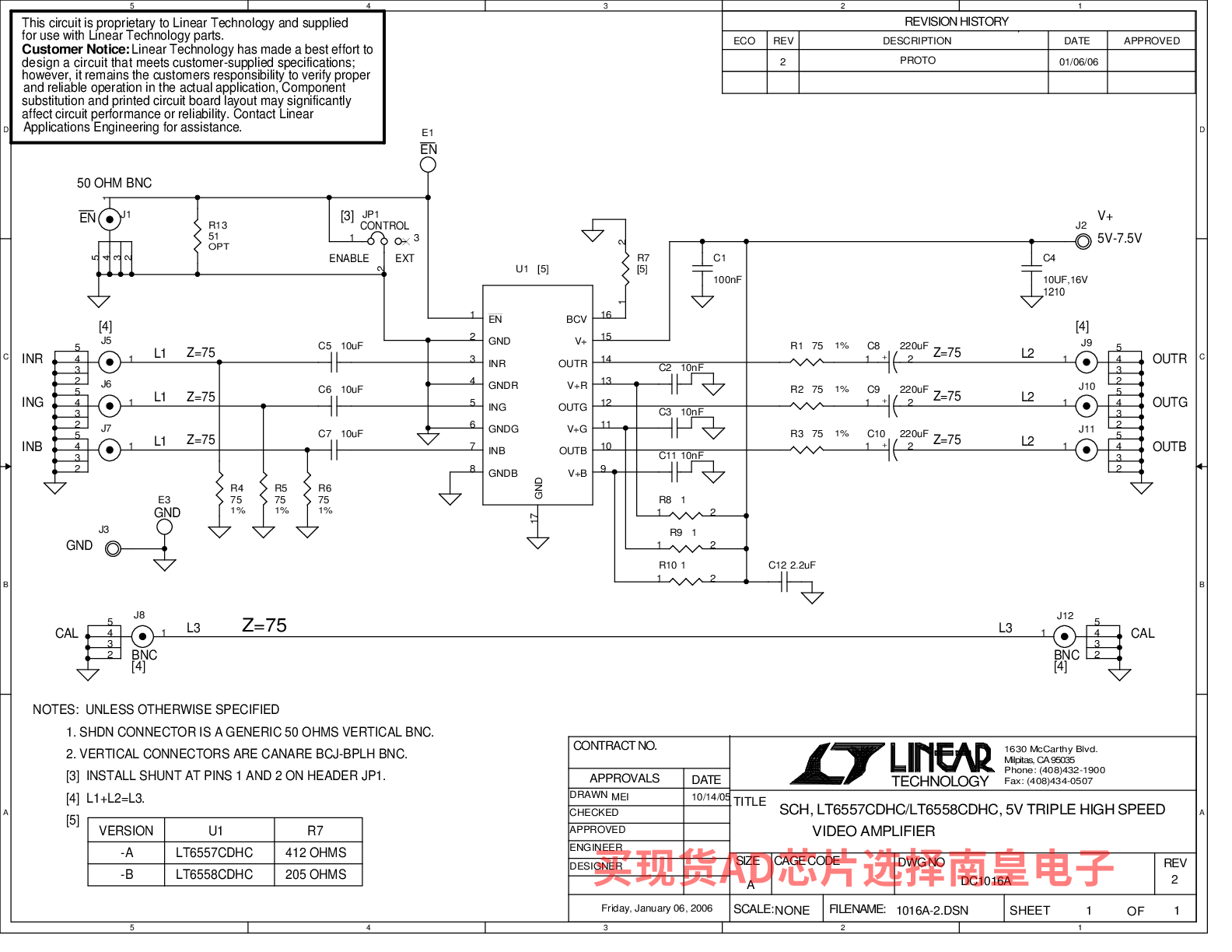

DC1016A-B：LTC6557/LT6558 | 550 MHz Gain of 1 Single Supply Triple Video Amplifier/Differential Driver/Receiver/Programmable Data Acquisition Measurement and Control System

DC1016A-B Demo Board for:
LT6557 500MHz, 2200V/µs Gain of 2, Single Supply Triple Video Amplifier with Input Bias Control
LT6558 550MHz, 2200V/µs Gain of 1, Single Supply Triple Video Amplifier with Input Bias Control
