- 制造厂商：AD
- 产品类别：视频放大器和模拟视频功能
- 技术类目：高输出电流运算放大器 (≥ 100mA)
- 功能描述：具输入偏置控制功能、增益为 2、500MHz、2200V/μs 的单电源三路视频放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT6557 是一款具一个数值为 2 的内部固定增益和一个可编程 DC 输入偏置电压的高速三路视频放大器。该放大器具有一个 400MHz 2VP-P 信号带宽、2200V/μs 转换速率和一种把重输出负载驱动至电源轨之 0.8V 的独特能力，从而使得 LT6557 非常适合单 5V 电源的宽带视频应用。仅利用一个电阻器便可把所有三个放大器的输入编程至一个公共电压电平，因而简化和降低了 AC 耦合应用中对于外部电路的需要。如果没有该可编程电阻器，则输入偏置电路变至闲置状态，允许使用一个外部箝位电路或直接耦合输入。
LT6557 具有用于每个放大器的分离电源和接地引脚，以改善通道隔离及简化电源旁路。LT6557 在许多需要一个低电压、单电源的高速应用中提供了不打折扣的性能。
LT6557 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装。
应用
- LCD 视频投影仪
- RGB HD 视频放大器
- 同轴电缆驱动器
- 低电源 ADC 驱动器
- –3dB 小信号带宽：500MHz
- –3dB 2VP-P 大信号带宽：400MHz

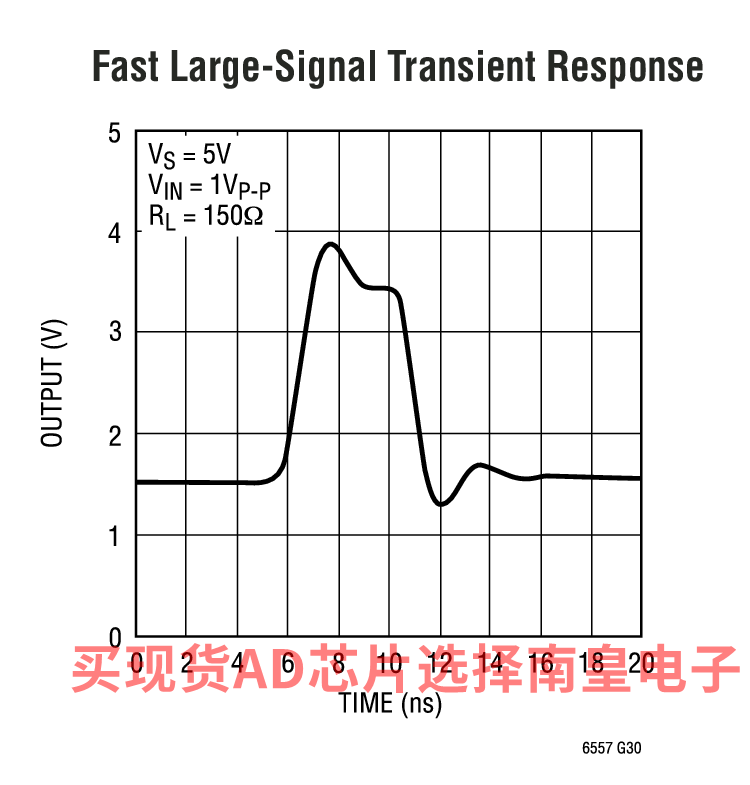

- 转换速率：2200V/μs
- 数值为 2 的固定增益，无需外部电阻器
- 具可编程 DC 输入偏置的 AC 耦合
- 输出摆动至电源轨的 0.8V
- 采用 5V 单电源的满视频摆幅
- 差分增益：0.02%
- 差分相位：0.05°
- 使能 / 停机引脚
- 高输出电流：±100mA
- 电源范围：3V 至 7.5V
- 工作温度范围：–40ºC 至 85ºC

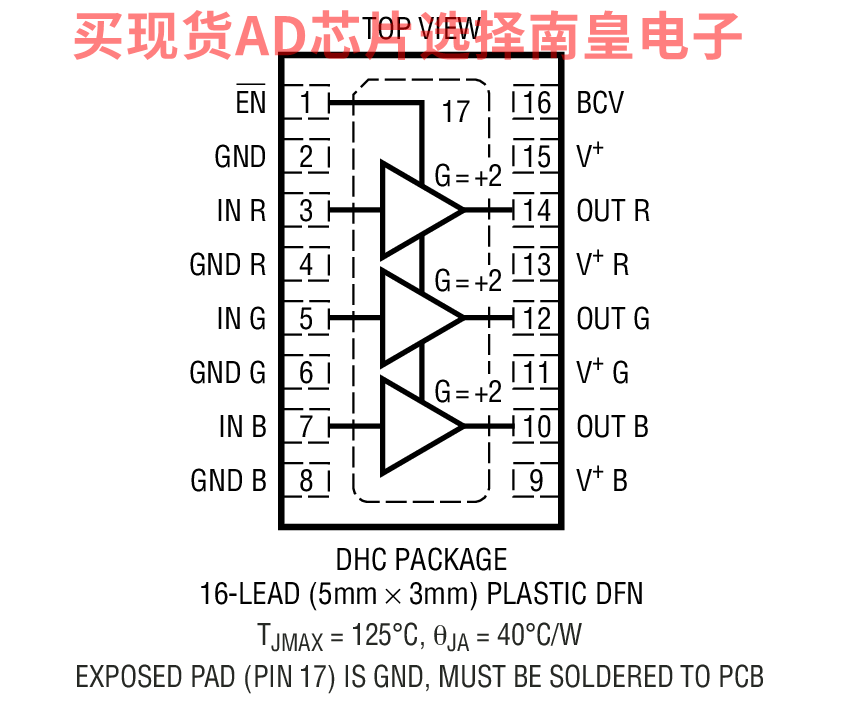

- 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装
LT6557CDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：3.34（100-499个）；2.81（1000+个）
LT6557CDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.34（100-499个）；2.81（1000+个）
LT6557CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.34（100-499个）；2.81（1000+个）
LT6557CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.34（100-499个）；2.81（1000+个）
LT6557IDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：3.99（100-499个）；3.36（1000+个）
LT6557IDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.99（100-499个）；3.36（1000+个）
LT6557IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.99（100-499个）；3.36（1000+个）
LT6557IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.99（100-499个）；3.36（1000+个）

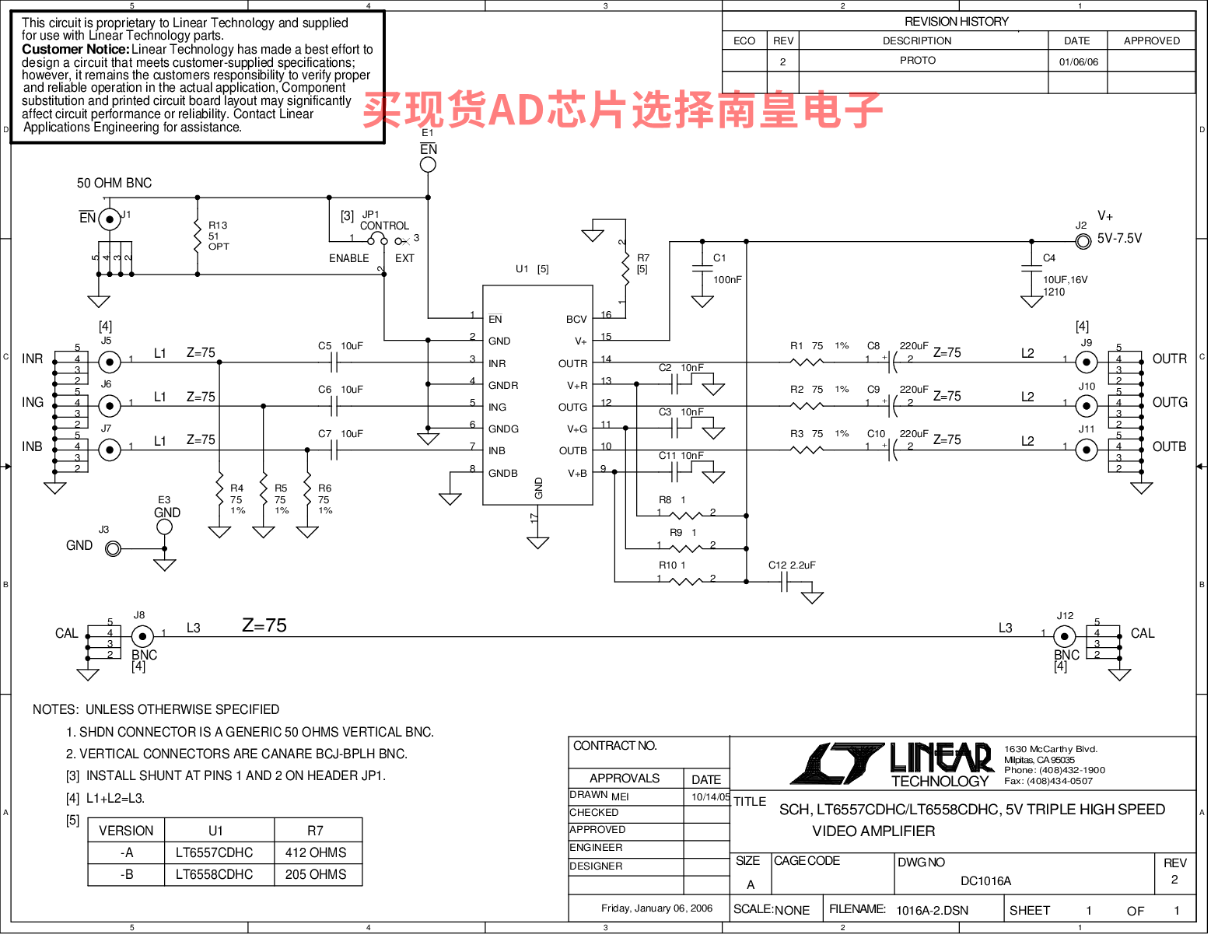

DC1016A-A：Demo Board for LT6557
DC1016A-A - Demo Board for: LT6557 - 500MHz, 2200V/µs Gain of 2, Single Supply Triple Video Amplifier with Input Bias Control

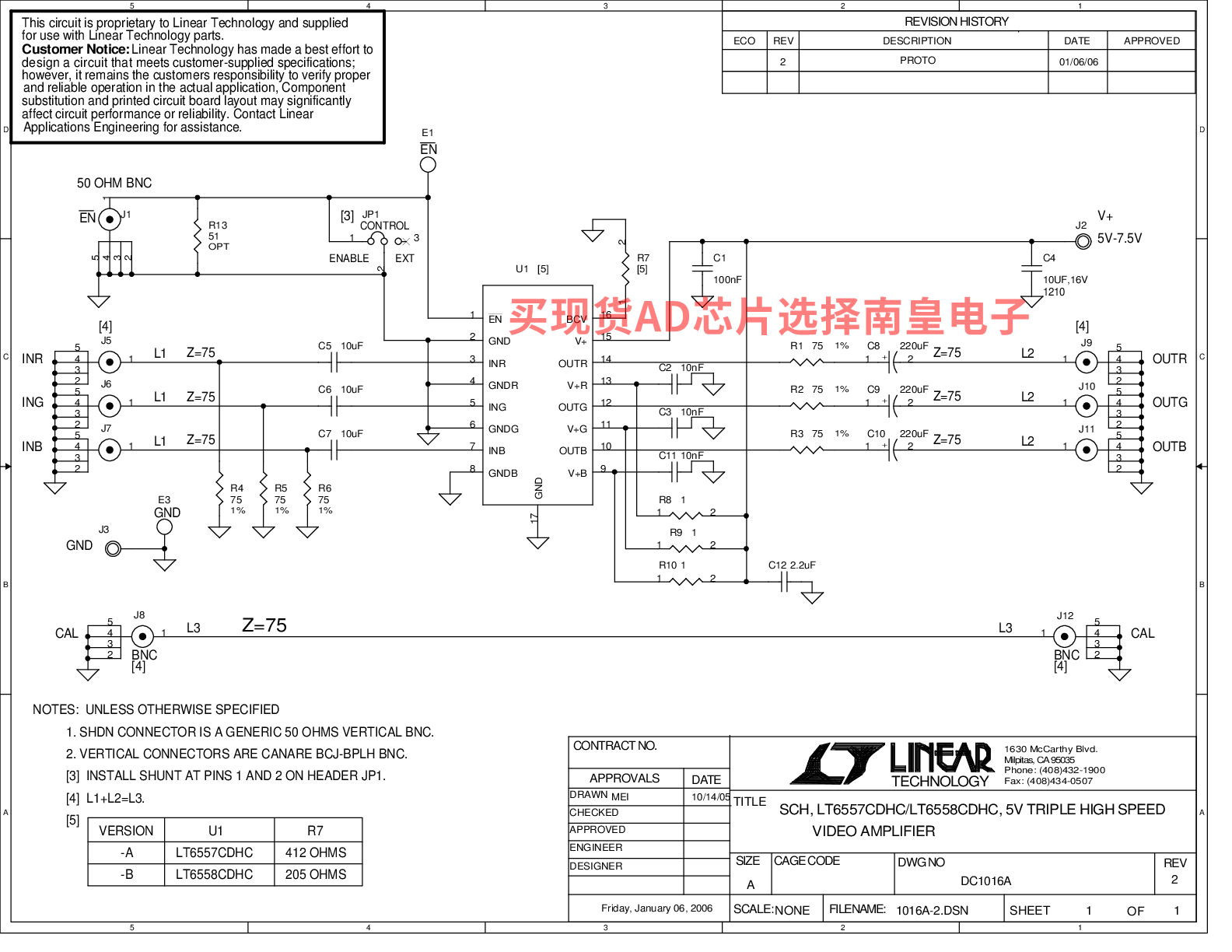

DC1016A-B：LTC6557/LT6558 | 550 MHz Gain of 1 Single Supply Triple Video Amplifier/Differential Driver/Receiver/Programmable Data Acquisition Measurement and Control System
DC1016A-B Demo Board for:
LT6557 500MHz, 2200V/µs Gain of 2, Single Supply Triple Video Amplifier with Input Bias Control
LT6558 550MHz, 2200V/µs Gain of 1, Single Supply Triple Video Amplifier with Input Bias Control
