LT6555 是一款高速三路 2:1 视频多路复用器，具有一个在内部固定数值为 2 的增益。个别放大器专为在驱动一个双终接 75Ω 视频负载时实现高性能而优化，并具有一个 450MHz 的 –3dB 2VP-P 带宽，从而使其成为驱动非常高分辨率视频信号的理想选择。用于每个放大器的单独电源引脚将通道分离度提升至 72dB，因而使得 LT6555 在许多高速应用中的表现胜人一筹。

虽然 LT6555 的性能专为双电源操作而优化，但是它也可以依靠低至 4.5V 的单电源供电运行。当采用双 5V 电源时，每个放大器仅吸收 9mA。当停用时，放大器的吸收电流小于 500μA，而且输出变至高阻抗。

LT6555 运用凌力尔特 (现隶属 ADI) 专有的低电压互补双极型工艺制造，可提供 24 引脚 SSOP 封装和超紧凑的 24 引脚 QFN 封装。

应用

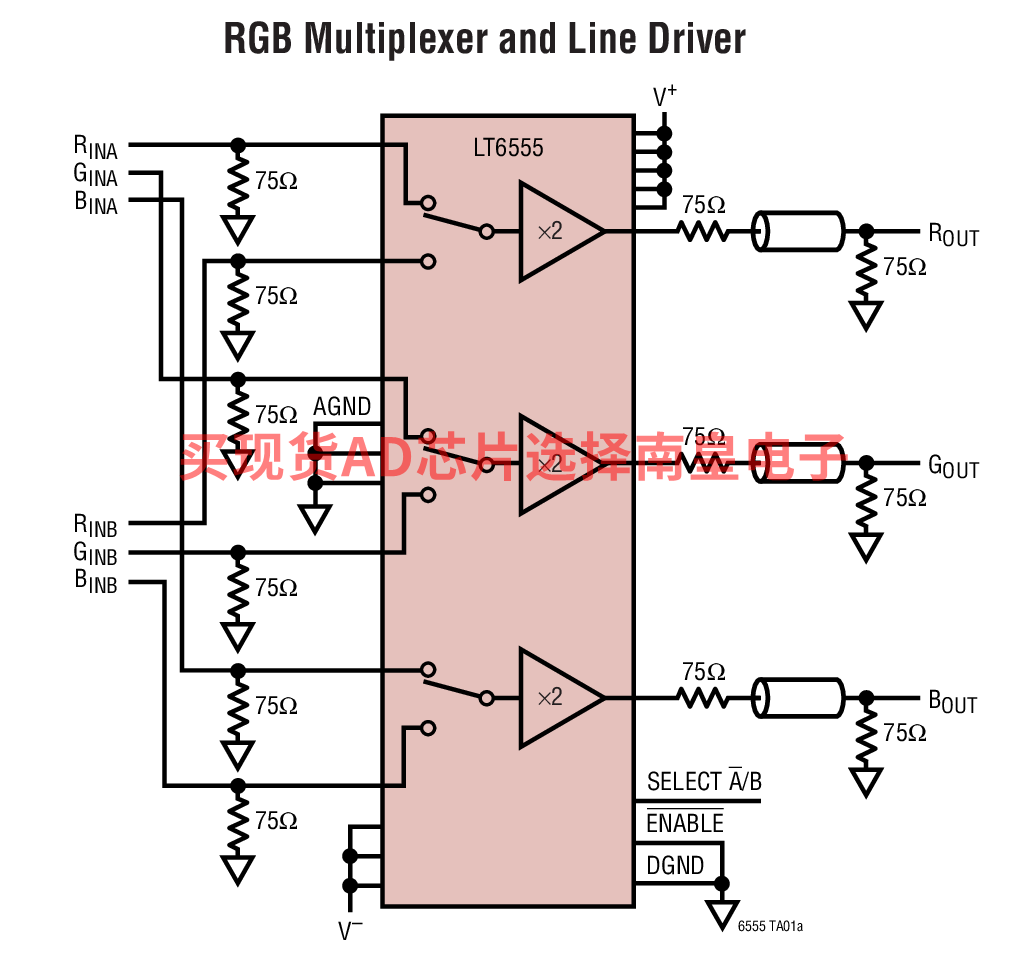

• RGB 放大器
• UXGA 视频多路复用
• LCD 投影机

• 650MHz –3dB 小信号带宽
• 450MHz –3dB 2VP-P 大信号带宽
• 120MHz ±0.1dB Bandwidth
• 高转换速率：2200V/µs
• 数值为 2 的固定增益；不需要使用外部电阻器
• 72dB 通道分离度 (在 10MHz)
• 50dB 通道分离度 (在 100MHz)
• –80dBc 二次谐波失真 (在 10MHz， 2VP-P)，
• –70dBc 三次谐波失真 (在 10MHz， 2VP-P)
• 低电源电流：每个放大器为 9mA
• 6.5ns 0.1% 稳定时间 (对于 2V 阶跃)
• 当停用时每个放大器的 ISS ≤ 500µA
• 0.033% 的差分增益，0.022° 的差分相位
• 宽电源范围：±2.25V (4.5V) 至 ±6V (12V)
• 可提供 24 引脚 SSOP 封装和 24 引脚 QFN 封装

LT6555CGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.09（1000+个）

LT6555CGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.09（1000+个）

LT6555CUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.09（1000+个）

LT6555CUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.09（1000+个）

LT6555IGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：4.18（100-499个）；3.53（1000+个）

LT6555IGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.18（100-499个）；3.53（1000+个）

LT6555IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：4.18（100-499个）；3.53（1000+个）

LT6555IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.18（100-499个）；3.53（1000+个）

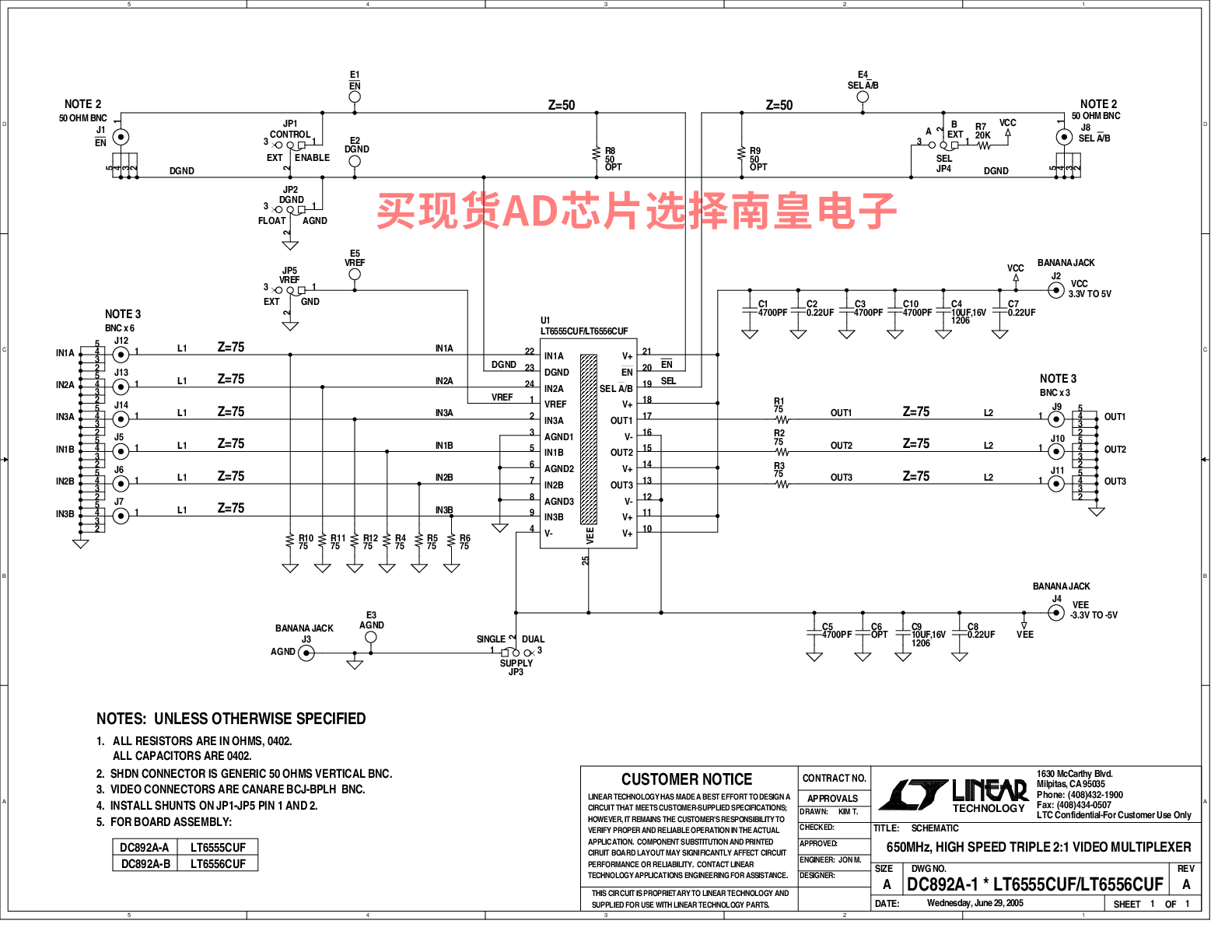

DC892A-A：LT6555 650MHz、增益为2的三通道视频多路复用器

DC892A-A：650MHz、增益为2三通道2:1视频多路复用器LT6555演示板。

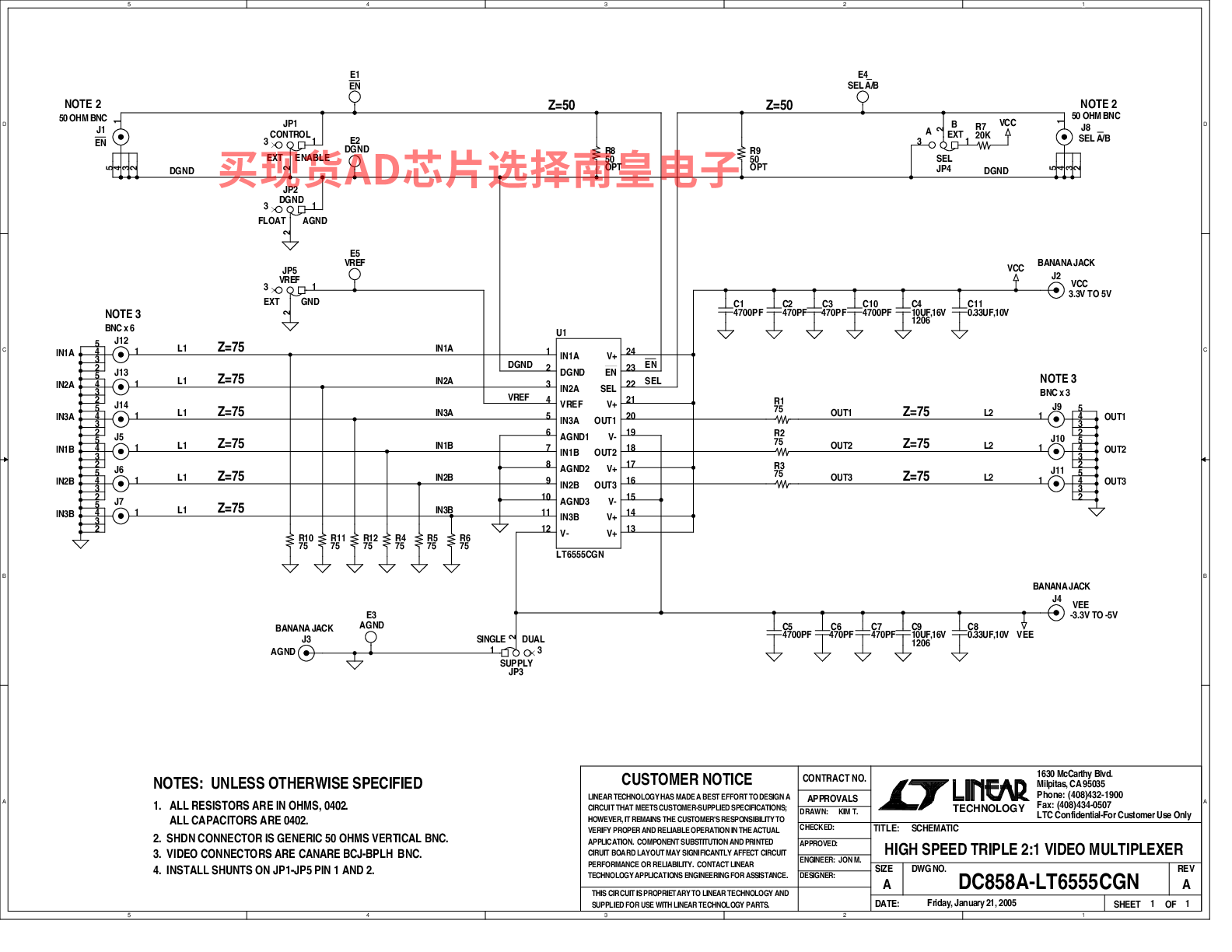

DC858A：LT6555CGN | 高速三通道2:1视频多路复用器，VCC = 3.3V至5V，VEE = –3.3V至–5V

DC858A：650MHz增益为2的三通道2:1视频多路复用器LT6555演示板。
