LT6554 是一款高速三路视频缓冲器，具有一个在内部固定数值为 1的增益。个别缓冲器专为在驱动一个 1k 负载时实现高性能而优化，并具有一个 400MHz 的 2VP-P 全信号带宽，从而使其成为驱动非常高分辨率视频信号的理想选择。用于每个放大器的单独电源引脚把通道分离度提升至 90dB，因而使得 LT6554 在许多高速应用中的表现胜人一筹。

虽然 LT6554 的性能专为双电源操作而优化，但是它也可以依靠低至 4.5V 的单电源供电运行。当采用双 5V 电源时，每个放大器仅吸收 8mA。当停用时，放大器的吸收电流小于 100μA，而且输出引脚变至高阻抗。此外，放大器还能在 <50ns 的时间里接通，从而使其适合多路复用和便携式应用。

LT6554 运用凌力尔特 (现隶属 ADI) 专有的低电压互补双极型工艺制造，并可提供 PCB 占位面积与 SO-8 封装相同的 16 引脚 SSOP 封装。

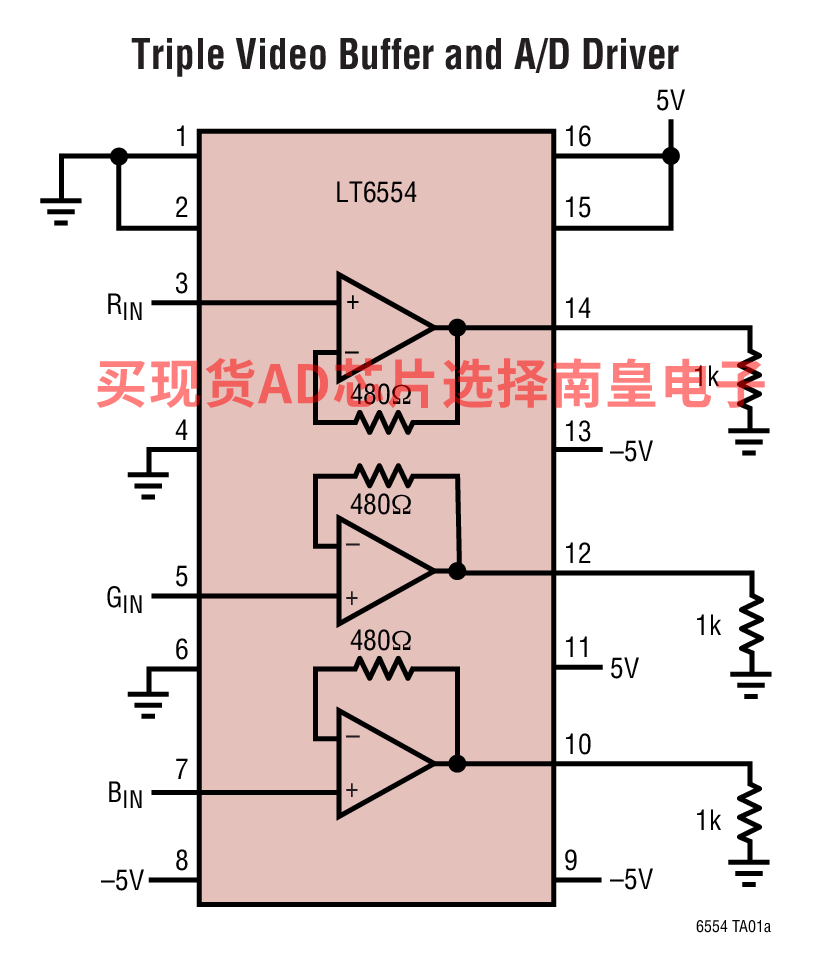

• RGB 缓冲器
• A/D 驱动器
• LCD 投影机



• 650MHz –3dB 小信号带宽
• 400MHz –3dB 2VP-P 大信号带宽
• 100MHz ±0.1dB 带宽

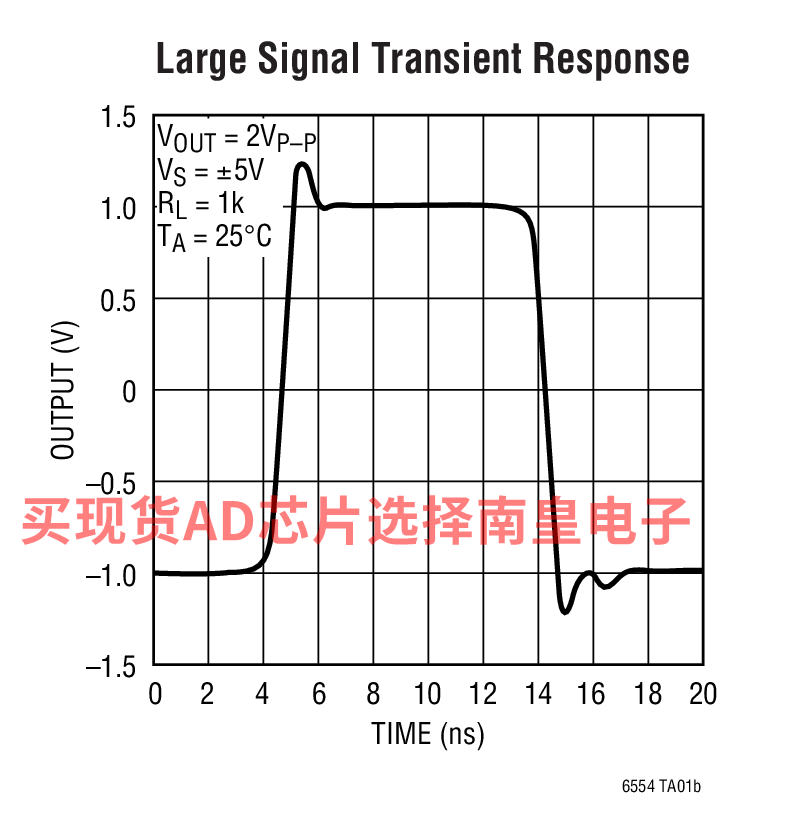

• 高转换速率：2500V/μs
• 数值为 1 的固定增益不需要使用外部电阻器
• 90dB 通道分离度 (在 10MHz)
• 60dB 通道分离度 (在 100MHz)
• –82dBc 二次谐波失真 (在 10MHz，2VP-P)，
• –96dBc 三次谐波失真 (在 10MHz，2VP-P)
• 低电源电流：每个放大器为 8mA
• 6ns 0.1% 稳定时间 (对于 2V 阶跃)
• TTL 兼容性可实现：ISS ≤ 100μA (当停用时)
• 0.022% 的差分增益，0.006° 的差分相位
• 宽电源范围：±2.25V (4.5V) 至 ±6V (12V)
• 采用 16 引脚 SSOP 封装

LT6554CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.82（1000+个）

LT6554CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.82（1000+个）

LT6554IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.63（100-499个）；3.37（1000+个）

LT6554IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.63（100-499个）；3.37（1000+个）

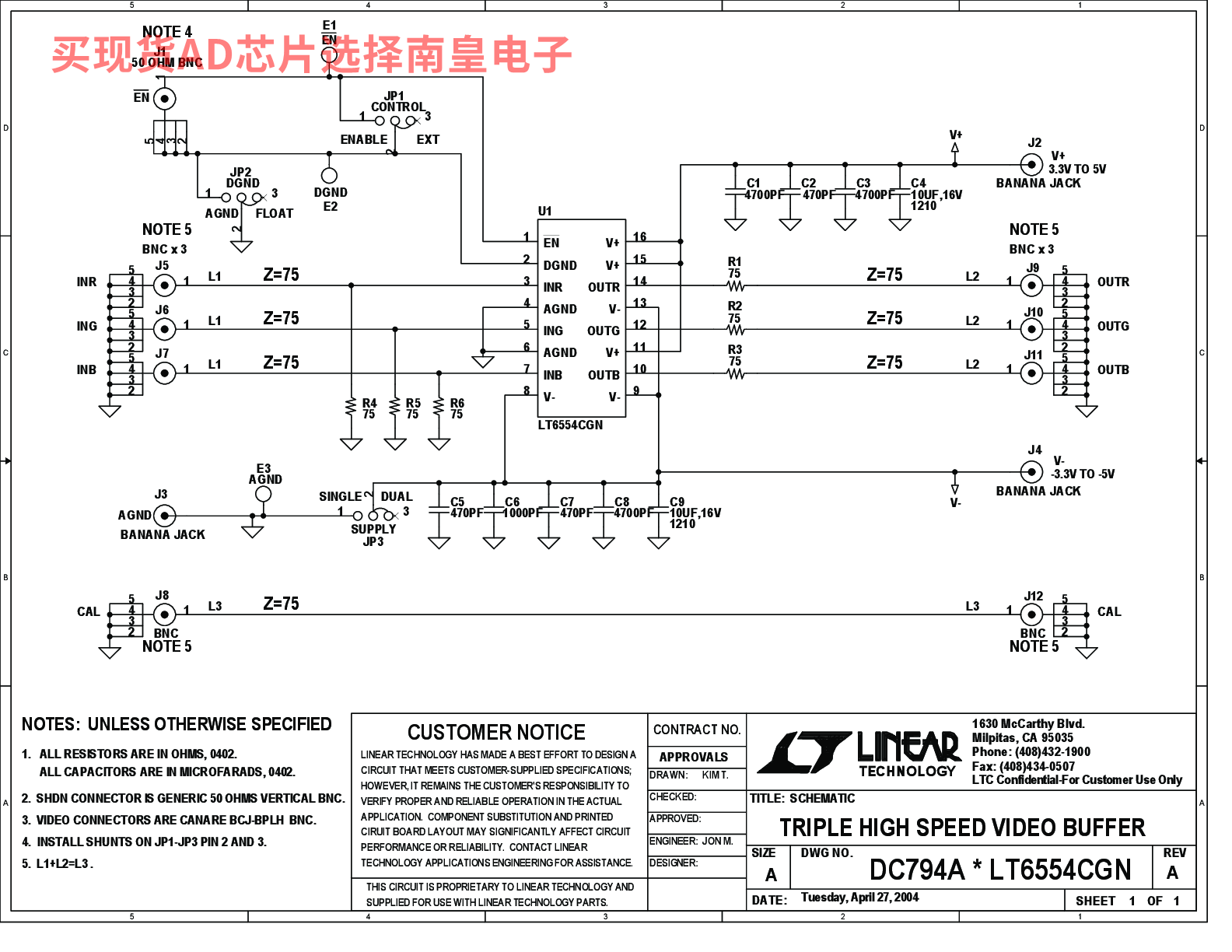

DC794A：LT6554CGN | 三路高速视频缓冲器， V+ = 3.3V 至 5V， V– = –3.3V 至 –5V

DC794A：LT6554 650MHz 增益为1的三路视频缓冲器演示板。
