LT6550的基本参数
  • 制造厂商:AD
  • 产品类别:视频放大器和模拟视频功能
  • 技术类目:高速运算放大器(带宽 ≥ 50MHz)
  • 功能描述:3.3V 三路视频放大器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LT6550的产品详情:

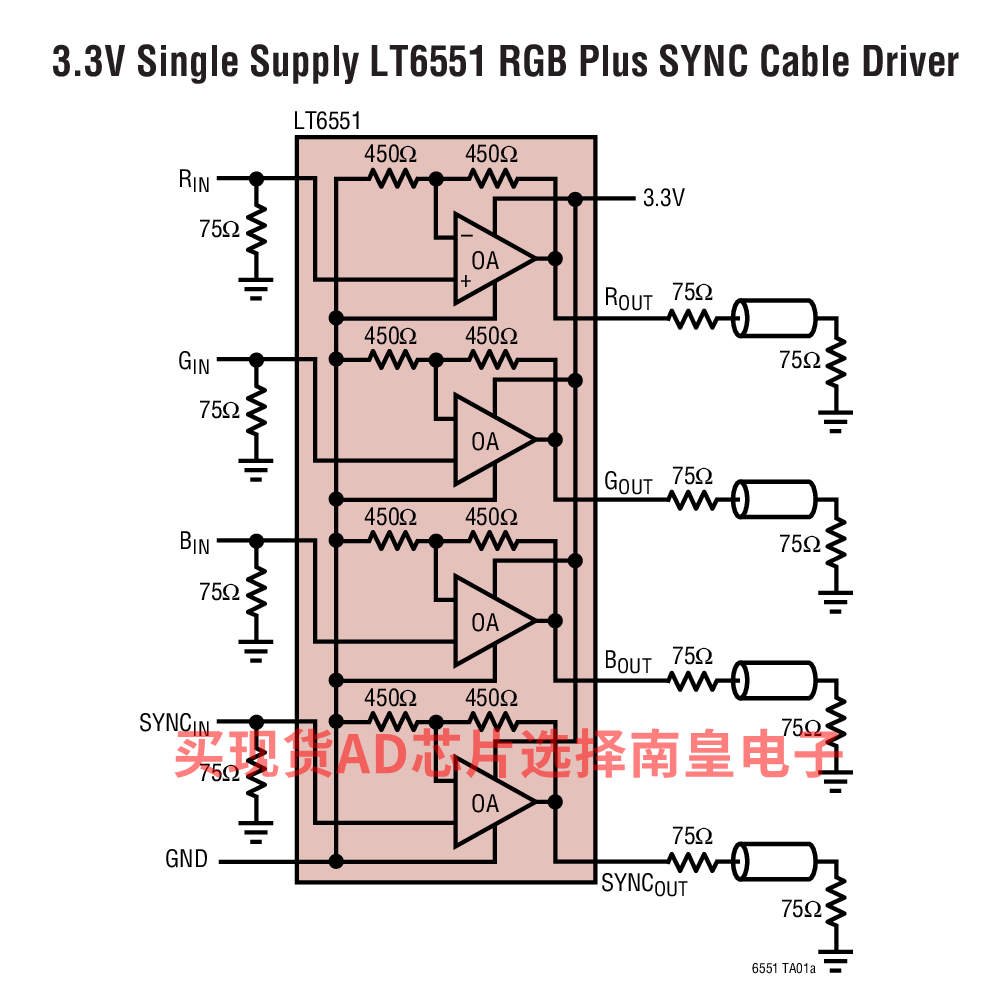

LT6550 / LT6551 是 3.3V 三路和四路高速视频放大器。这些电压反馈放大器可驱动双终接 50Ω 或 75Ω 电缆并针对一个数值为 2 的固定增益进行配置,因而免除了 6 个或 8 个外部增益设定电阻器。LT6550 / LT6551 具有 110MHz –3dB 带宽、高摆率和快速稳定特性,从而使其非常适合于 RGB 视频处理。

LT6551 四路器件专为单电源运作而设计,而 LT6550 三路器件则可采用单电源或分离型电源来供电。当采用单 3.3V 电源时,输入电压范围从地电位扩展至 1.55V 且输出摆动至电源电压的 400mV 以内,同时驱动一个 150Ω 负载。由于拥有这些特性,再加上能够在无需对输入信号进行 AC 耦合或电平移位的情况下接受 RGB 视频信号,因此使得 LT6550 / LT6551 成为低电压视频应用的理想选择。

LT6550 和 LT6551 均采用小型 10 引脚 MSOP 封装,并利用了一种直通式引出脚配置。其小占板面积可实现紧凑型高性能视频放大器解决方案。


应用

  • 汽车显示器
  • 可兼容 LCD 和 CRT
  • RGB 放大器
  • 同轴电缆驱动器
  • 低电压高速信号处理
  • 机顶盒

LT6550的优势和特点:
  • 采用 3V至 12.6V 单电源供电运作
  • 小型 (3mm x 5mm) MSOP 10 引脚封装
  • 用于增益为 2 的内部电阻器
  • 340V/μs 摆率
  • 110MHz –3dB 带宽
  • 30MHz 平坦至 0.25dB
  • 3% 稳定时间:20ns
  • 输入共模范围包括地电位
  • 轨至轨输出
  • 高输出驱动:60mA
  • 工作温度范围:–40ºC 至 85ºC
  • 24 位 RGB

LT6550具体的完整产品型号参数及价格(美元):

LT6550CMS#PBF,封装:10-Lead MSOP,包装形式及数量:管装,50,工作温度:0 to 70C,AD官网报价:2.42(100-499个);1.99(1000+个)

LT6550CMS#TRPBF,封装:10-Lead MSOP,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.42(100-499个);1.99(1000+个)

LT6550IMS#PBF,封装:10-Lead MSOP,包装形式及数量:管装,50,工作温度:-40 to 85C,AD官网报价:3.03(100-499个);2.49(1000+个)

LT6550IMS#TRPBF,封装:10-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:3.03(100-499个);2.49(1000+个)

轻松满足您的AD芯片采购需求
LT6550的评估套件:

LT6550CMS#PBF,封装:10-Lead MSOP,包装形式及数量:管装,50,工作温度:0 to 70C,AD官网报价:2.42(100-499个);1.99(1000+个)

LT6550CMS#TRPBF,封装:10-Lead MSOP,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.42(100-499个);1.99(1000+个)

LT6550IMS#PBF,封装:10-Lead MSOP,包装形式及数量:管装,50,工作温度:-40 to 85C,AD官网报价:3.03(100-499个);2.49(1000+个)

LT6550IMS#TRPBF,封装:10-Lead MSOP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:3.03(100-499个);2.49(1000+个)
