LT6402-12是一款低失真、低噪声差分放大器/ADC驱动器，面向频率范围为 DC 至300MHz 的应用。LT6402-12 以易用性为设计目标，且所需的支持电路极少。超低的输入参考噪声和低失真 (采用单端或差分输入) 使得 LT6402-12 成为一款适合于驱动高速 12 位和 14 位 ADC 的卓越解决方案。除了标准的未滤波输出 (+OUT 和 –OUT) 之外，LT6402-12 还具有一个内置 75MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED，–OUTFILTERED)，以减少驱动高速 ADC 时的外部滤波元件。输出共模电压可以容易地通过 VOCM 引脚来设定，从而在许多应用中免除了增设一个输出变压器或 AC 耦合电容器的需要。

LT6402-12 专为满足通信收发器应用的苛刻要求而设计。它可被用作差分 ADC 驱动器、通用型差分增益部件，或在其他需要进行差分驱动的应用中使用。LT6402-12 可应用于那些需要在低至 DC 的频率条件下运行的数据采集系统。

LT6402-12 采用一个 5V 工作电源，且电流消耗为 30mA。它采用紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 –40℃ 至 85℃。


应用

• 下列用途的差分 ADC 驱动器：

  • 成像
  • 通信
• 差分驱动器/接收器
• 单端至差分转换
• 差分至单端转换
• 电平移位
• IF 采样接收器
• SAW 滤波器接口/缓冲

• 300MHz –3dB 带宽
• 12dB 固定增益
• 低失真：
  • 43dBm OIP3

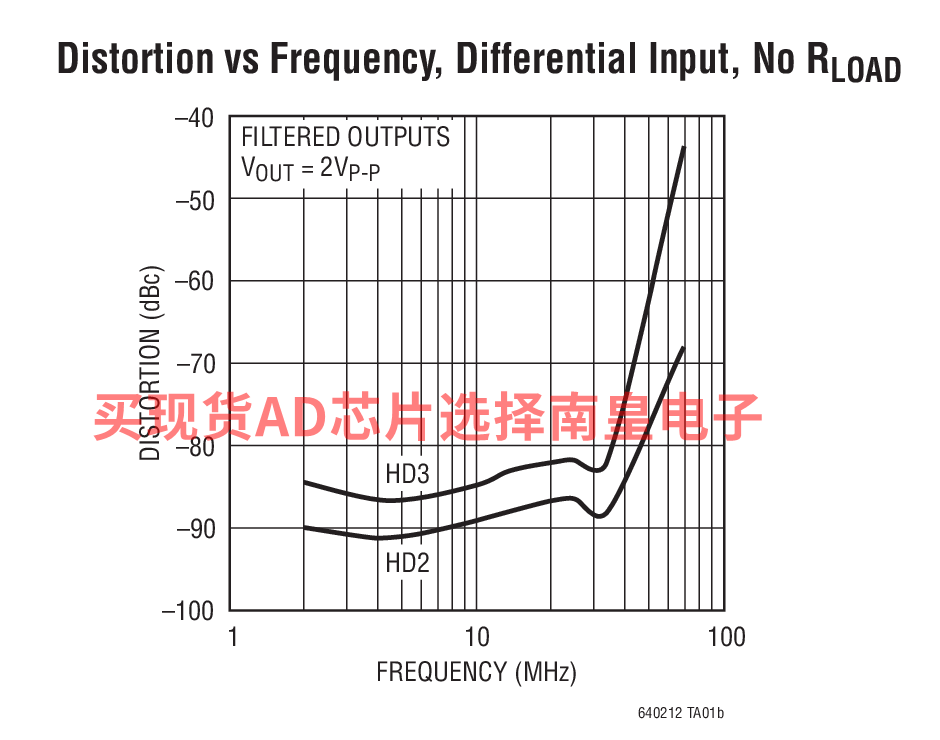

  • –82dBc HD3 (20MHz，2VP-P)
• 低噪声：
  • 15dB NF
  • en = 2.6nV/√Hz (20MHz)
• 差分输入和输出
• 额外的滤波输出
• 可调输出共模电压
• DC 或 AC 耦合操作
• 所需的支持电路极少

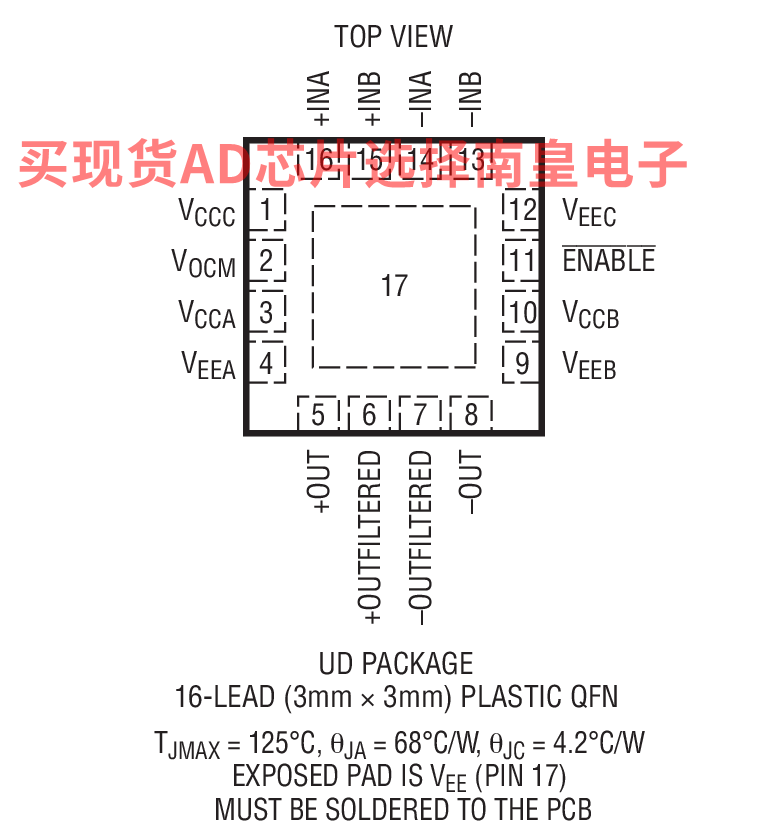

• 小外形、扁平 (高度仅 0.75mm) 16 引脚 3mm x 3mm QFN 封装

LT6402CUD-12#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.18（100-499个）；2.7（1000+个）

LT6402CUD-12#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.18（100-499个）；2.7（1000+个）

LT6402IUD-12#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.64（100-499个）；3.09（1000+个）

LT6402IUD-12#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.64（100-499个）；3.09（1000+个）

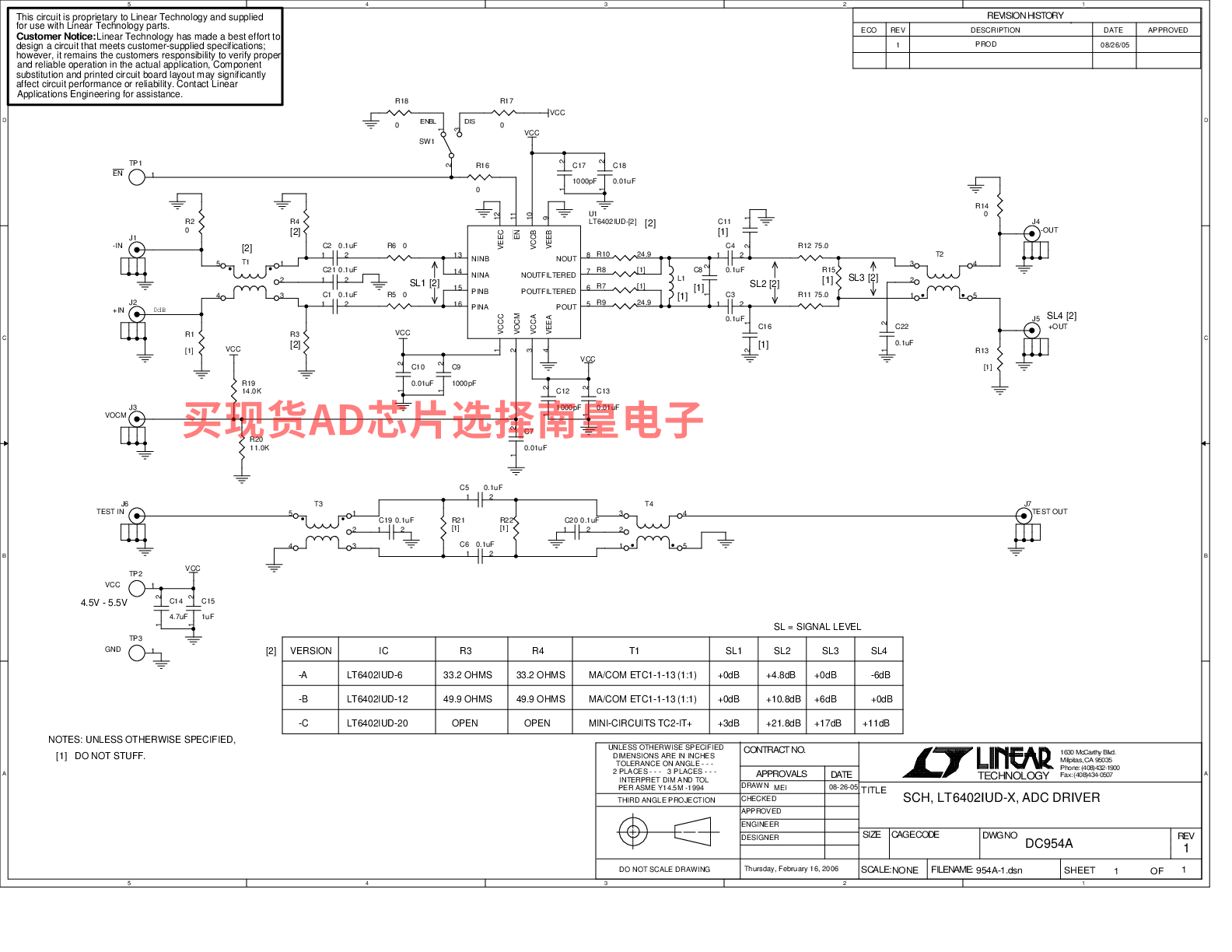

DC954A-B：LT6402-12 300MHz differential In/Out ADC Driver

DC954A-B: Demo Board for the LT6402-12 300MHz Low Distortion, Low Noise Differential Amplifier/ADC Driver (AV = 12dB).
