LT6372-0.2是一款增益可编程，高精度漏斗式仪表放大器，具有出色的直流精度。如此高的精度可以检测到较小的信号，并简化了校准要求，尤其是在整个温度范围内。LT6372-0.2将特性集成到LT6370中，从而进一步提高了精度并简化了与ADC的接口。

LT6372-0.2使用专有的高性能双极性工艺，该工艺实现了出色的精度以及长期稳定性。LT6372-0.2进行了激光微调，以实现非常低的输入失调电压(60μV)和高 CMRR (80 dB, G = 1)）。专有的片内测试功能可通过自动测试确保增益漂移(35 ppm /°C)。

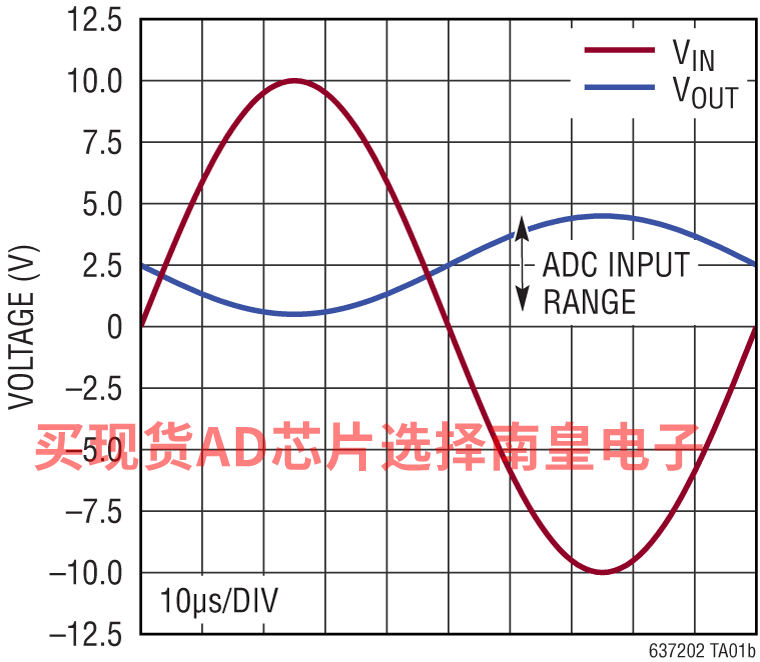

LT6372-0.2的差动放大器采用分离基准配置，简化了放大器输出到ADC输入范围中心的电平转换。还提供输出箝位引脚，以限制可施加到ADC输入的电压。LT6372-0.2的输入上集成了EMI滤波，以在出现严重RF干扰时保持精度。

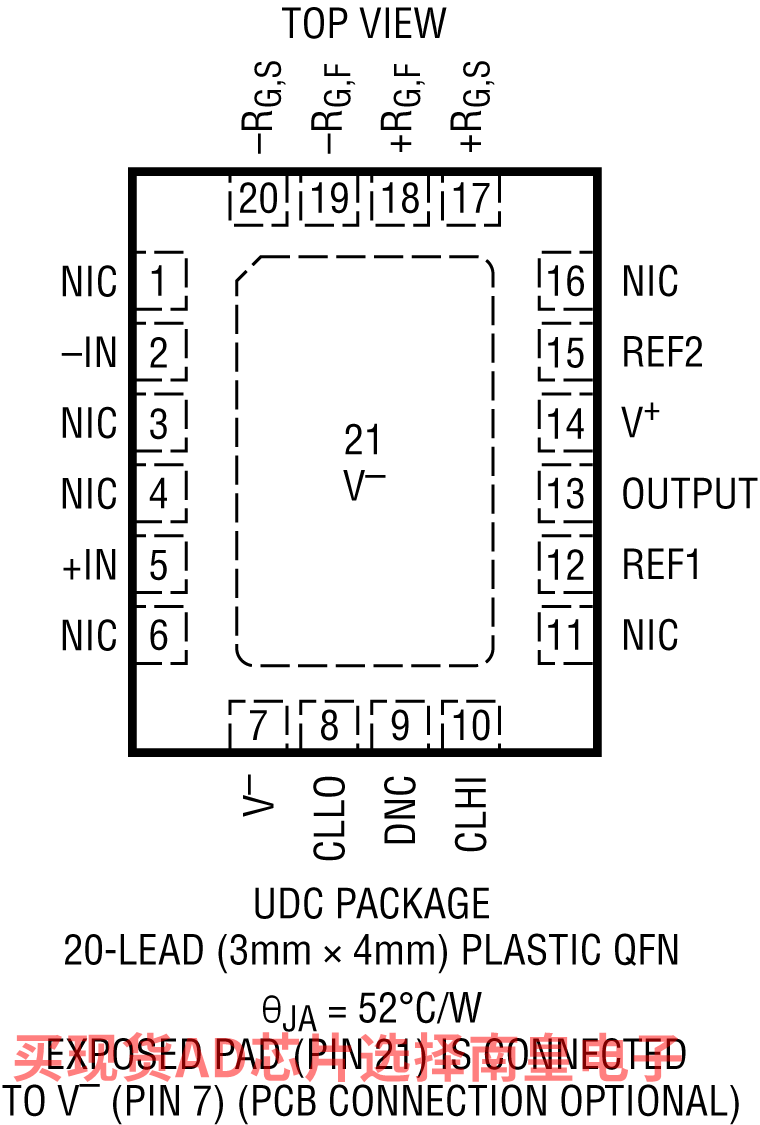

LT6372-0.2集成在MS16E内或采用20引脚3mm × 4mm QFN封装。LT6372-0.2完全适应–40°C至85°C以及–40°C至125°C温度范围。

应用

• 桥式放大器
• 数据采集
• 热电偶放大器
• 应变计放大器
• 医疗仪器
• 传感器接口
• 差分到单端转换

• 单增益设置电阻：G = 0.2 至 >200
• 出色的直流精度
• 输入失调电压：60μV（最大值）
• 输入失调电压漂移：0.6μV/°C （最大值）
• 低总增益误差：0.012% （最大值） (G = 0.2)
• 低增益漂移：35 ppm/°C 最大值 (G > 0.2)
• 高直流 CMRR：80 dB（最小值）(G = 0.2)
• 集成输出钳位
• 集成输出电平转换
• 输入偏置电流：800 pA （最大值）

• 4 MHz –3 dB 带宽 (G = 0.2)
• 低噪声：
• 0.1 Hz 至 10 Hz 噪声：0.2μVP-P
• 1 kHz 电压噪声：7 nV/√Hz
• 集成式输入 RFI 滤波器
• 宽电源范围 4.75 V 至 35 V
• 温度范围：–40°C 至 85°C and –40°C 至 125°C
• MS16E 和 20 引线 3mm × 4mm QFN 封装

LT6372HMSE-0.2#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：5.3（100-499个）；4.61（1000+个）

LT6372HMSE-0.2#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.3（100-499个）；4.61（1000+个）

LT6372HUDC-0.2#PBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.3（100-499个）；4.61（1000+个）

LT6372HUDC-0.2#TRPBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.3（100-499个）；4.61（1000+个）

LT6372IMSE-0.2#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：4.53（100-499个）；3.94（1000+个）

LT6372IMSE-0.2#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.53（100-499个）；3.94（1000+个）

LT6372IUDC-0.2#PBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：4.53（100-499个）；3.94（1000+个）

LT6372IUDC-0.2#TRPBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.53（100-499个）；3.94（1000+个）

DC2746A：LT6372-1/LT6372-0.2精密，低漂移，低噪声仪表放大器。

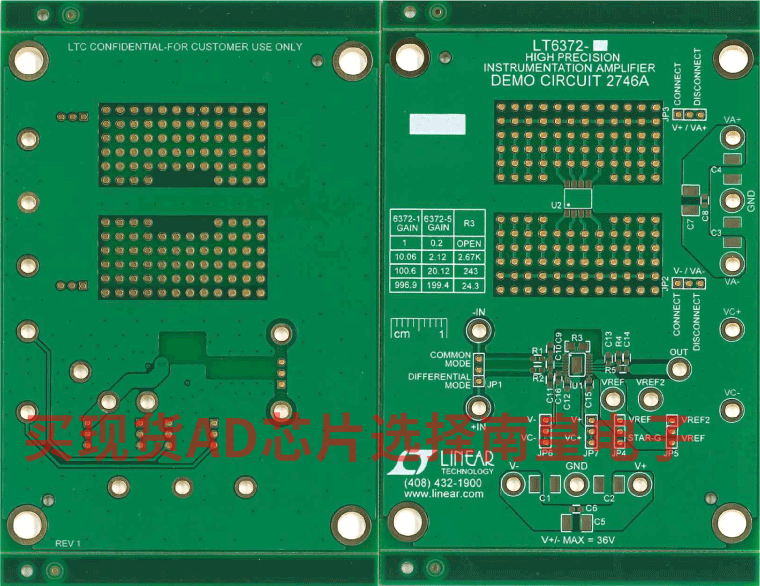

演示电路2746A是一块空白/未填充的评估板，用于促进采用MSOP-16封装的LT6372-1和LT6372-0.2仪表放大器的原型设计。该板设计尽可能灵活，提供了尽可能多的填充选项和跳线配置。该评估板可以与LT6372-1（用于增益≥1 V/V放大）或LT6372-0.2（用于低至0.2 V/V衰减的增益）一起使用。

以下是该板使用板跳线选择或填充选项的某些功能。

单电源或双电源供电。 REF1和REF2仪表放大器基准电压输入的灵活连接。选项有：两种参考都应绑在一起或单独驱动或接地。 共模或差分输入。 如果需要，输入CM和差分滤波上限。 上下箝位引脚由外部驱动或禁用。 输出驱动滤波和隔离电阻和电容。 如果需要，提供供SO-8器件使用的原型区域。该原型尺寸可以使用LT6372电源运行，也可以由应用于板上的不同电源轨供电。
