LT6237的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
功能描述：轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT6237的产品详情：

LT6236 / LT6237 / LT6238 是单路 / 双路 / 四路低噪声、轨至轨输出运算放大器，具有 1.1nV/√Hz 的输入参考噪声电压密度，且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起。低噪声、快速稳定时间和低失调电压使该放大器非常适合驱动低噪声、高速 SAR ADC。LT6236 具有一种停机功能，可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出，旨在较大限度地拓宽低电源应用中的信号动态范围，并且规格在 3.3V、5V和 ±5V 电源。

LT6236 / LT6237 / LT6238 是 LT6230 / LT6231 / LT6232 的升级产品，可提供相似的性能并降低了 100kHz 以上的宽带噪声。

应用

16 位和 18 位 SAR ADC 驱动器
有源滤波器
低噪声、低功率信号处理

LT6237的优势和特点：

低噪声：1.1nV/√Hz
低电源电流：每个放大器的最大电源电流为 3.5mA
低失调电压：350μV (最大值)
快速稳定时间：570ns (至 18 位、2VP-P 输出)

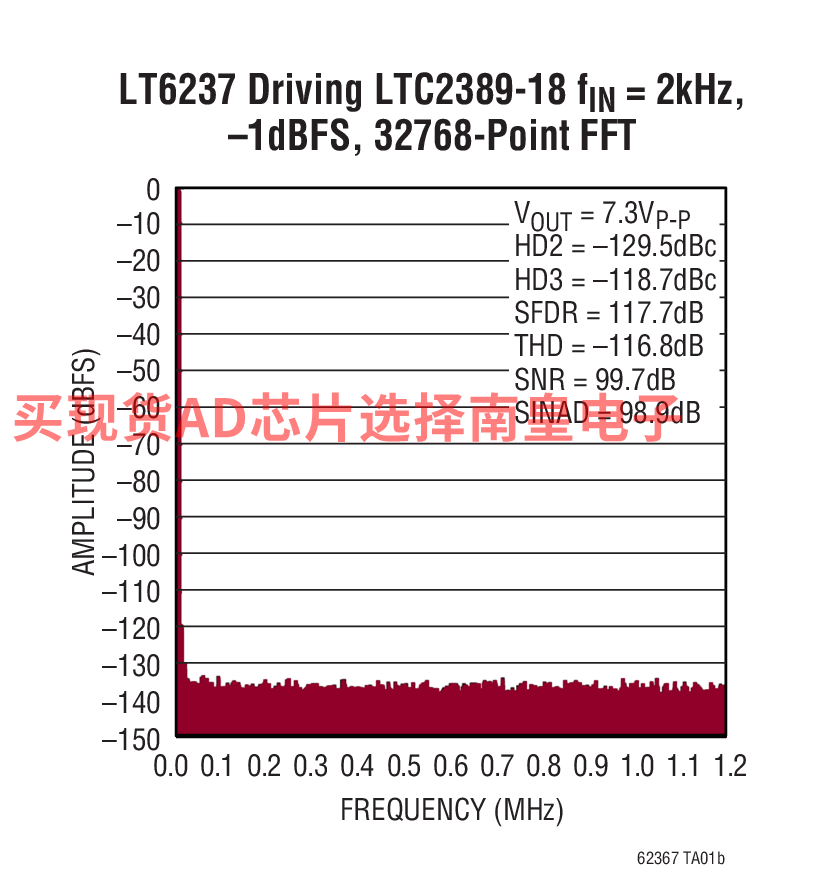

低失真：在 2kHz 时 THD = –116.8dB
宽电源范围：3V 至 12.6V
轨至轨输出摆幅
215MHz 增益带宽乘积
规定温度范围：–40°C 至 125°C
LT6236 停机电流至 10μA (最大值)
LT6236 采用扁平 (高度仅 1mm) ThinSOT 封装
双通道器件 LT6237 采用 3mm x 3mm 8 引线 DFN 封装和 8 引线 MSOP 封装
LT6238 采用 16 引线 SSOP 封装

LT6237具体的完整产品型号参数及价格（美元）：

LT6237CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.62（100-499个）；2.21（1000+个）

LT6237CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.62（100-499个）；2.21（1000+个）

LT6237CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.62（100-499个）；2.21（1000+个）

LT6237CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.62（100-499个）；2.21（1000+个）

LT6237HDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.47（100-499个）；2.92（1000+个）

LT6237HDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.47（100-499个）；2.92（1000+个）

LT6237HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.47（100-499个）；2.92（1000+个）

LT6237HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.47（100-499个）；2.92（1000+个）

LT6237IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.03（100-499个）；2.54（1000+个）

LT6237IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.03（100-499个）；2.54（1000+个）

LT6237IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.03（100-499个）；2.54（1000+个）

LT6237IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.03（100-499个）；2.54（1000+个）

LT6237的评估套件：

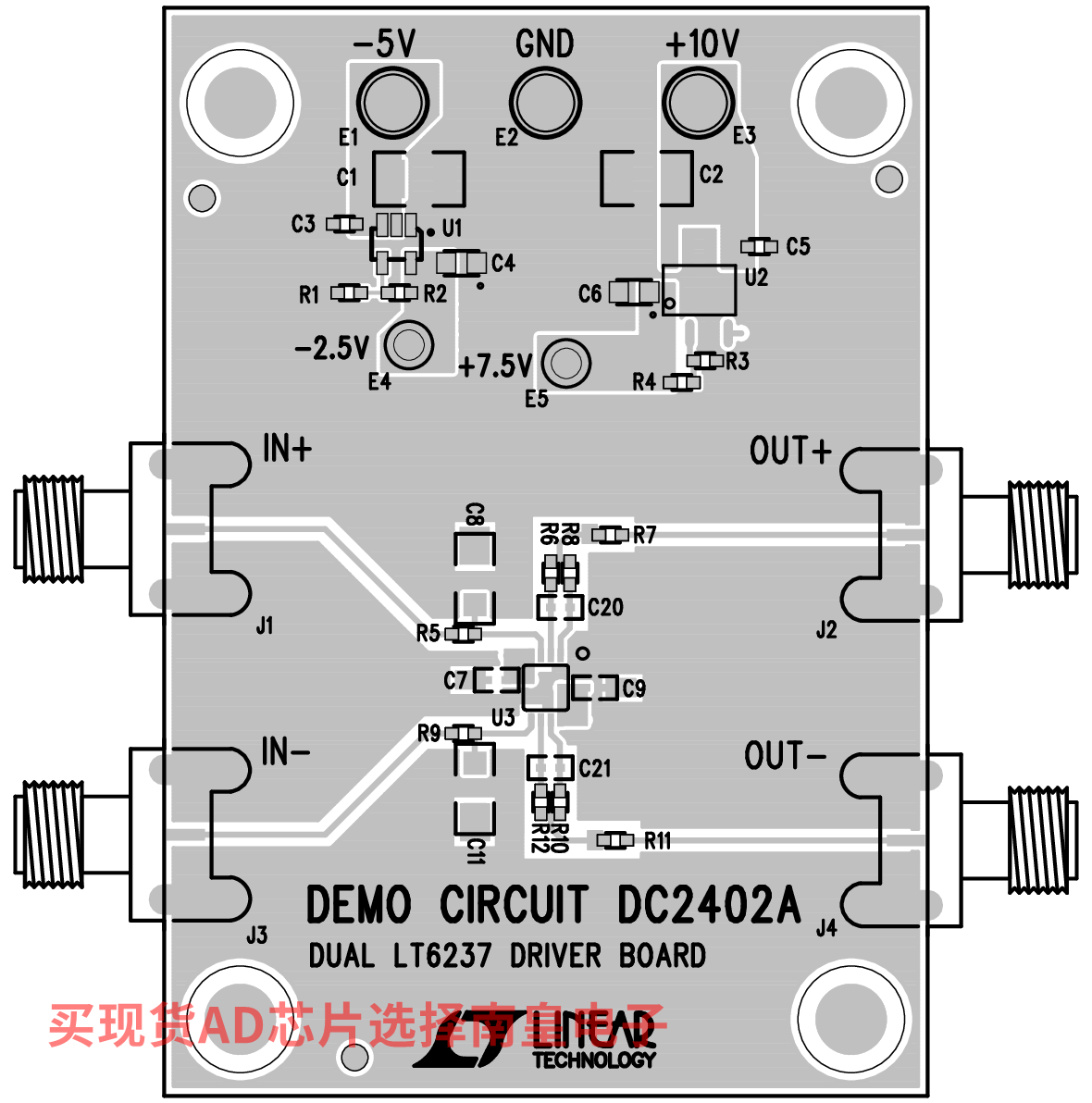

DC2402A：LT6237 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 8kHz

Demonstration circuit 2402A features the LT6237 amplifier. The DC2402A includes two of these amplifiers and is designed to drive the inputs of the DC2290A demo board. The DC2290A features the LTC2387 18-bit, 15Msps High Speed SAR ADC.

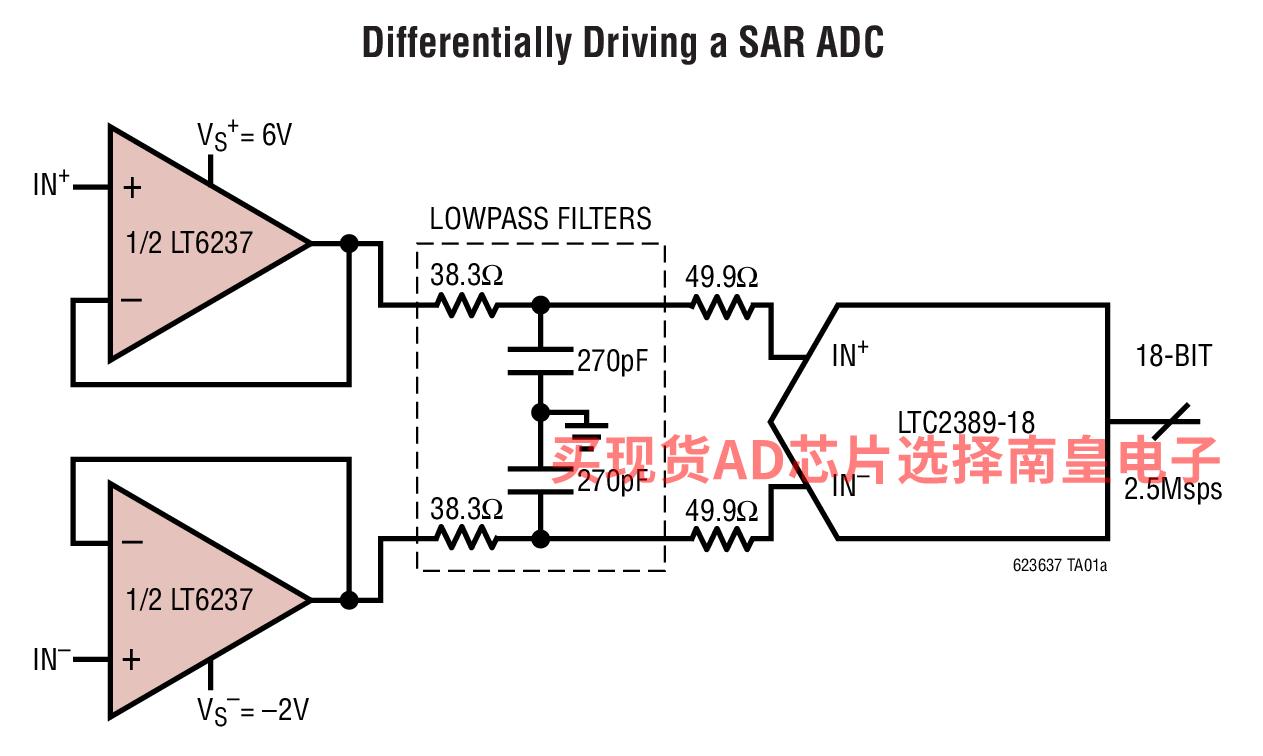

LT6237的电路图解：

LT6237的评估套件：
