LT6201（165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列）-AD代理

LT6201的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高速运算放大器（带宽 ≥ 50MHz）
功能描述：165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT6201的产品详情：

LT6200/LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器，具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身，并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流，而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5/LT6200-10 是专为较高增益应用而优化的单通道放大器，实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。

为了实现紧凑的电路板布局，LT6200/LT6200-5/LT6200-10 采用了 6 引脚 ThinSOT 和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放，以改善输入/输出范围和噪声性能。

应用

跨阻抗放大器
低噪声、信号处理
有源滤波器
轨至轨缓冲放大器
驱动 A/D 转换器

LT6201的优势和特点：

低噪声电压：0.95nV/√Hz (100kHz)
增益带宽乘积：
- LT6200/LT6201165MHzAV = 1
- LT6200-5 800MHzAV ≥ 5
- LT6200-101.6GHz AV ≥ 10
低失真：-80dB (在 1MHz，RL = 100Ω)
两个 LT6201 在纤巧的 DFN 封装
输入共模范围包括两个电源轨
轨至轨输出摆幅
低失调电压：1mV (最大值)
宽电源范围：2.5V 至 12.6V
输出电流：60mA (最小值)
SO-8 和扁平 (1mm) ThinSOT 封装
工作温度范围：-40ºC 至 85ºC
具电源关断、热停机功能

LT6201具体的完整产品型号参数及价格（美元）：

LT6201CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.62（100-499个）；4.19（1000+个）

LT6201CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.62（100-499个）；4.19（1000+个）

LT6201CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.51（100-499个）；4.08（1000+个）

LT6201CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.51（100-499个）；4.08（1000+个）

LT6201IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.45（100-499个）；4.91（1000+个）

LT6201IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.45（100-499个）；4.91（1000+个）

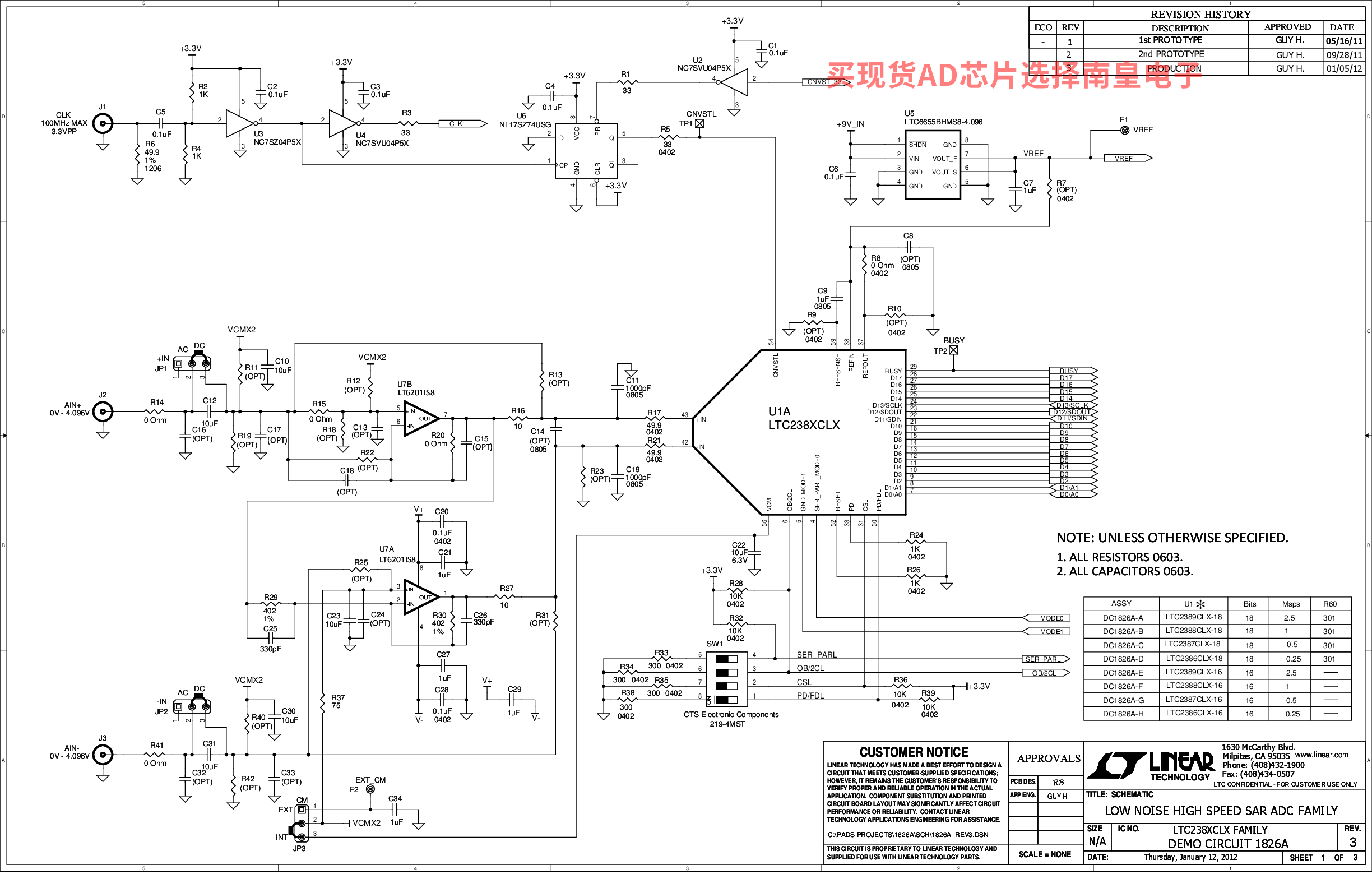

LT6201的评估套件：

DC1826A-E：LTC2389-16 with LTC6655/LT6201, 16-Bit, 2.5Msps, Serial/Parallel SAR ADC with 96dB SNR. Requires DC718

DC1826A-E Demo Board for:

LTC2389-16 16-Bit, 2.5Msps SAR ADC with Pin-Configurable Analog Input Range and 96dB SNR

LTC6655 0.25ppm Noise, Low Drift Precision References

LT6201 Dual 165MHz, Rail-to-Rail Input and Output, 0.95nV/√Hz Low Noise, Op Amp Family

DC1826A-A：LTC2389-18 with LTC6655/LT6201, 18-Bit, 2.5Msps, Serial/Parallel SAR ADC with 99.8dB SNR. Requires DC718

DC1826A-A Demo Board for:

LTC2389-18 18-Bit, 2.5Msps SAR ADC with Pin-Configurable Analog Input Range and 99.8dB SNR

LTC6655 0.25ppm Noise, Low Drift Precision References

LT6201 Dual 165MHz, Rail-to-Rail Input and Output, 0.95nV/√Hz Low Noise, Op Amp Family

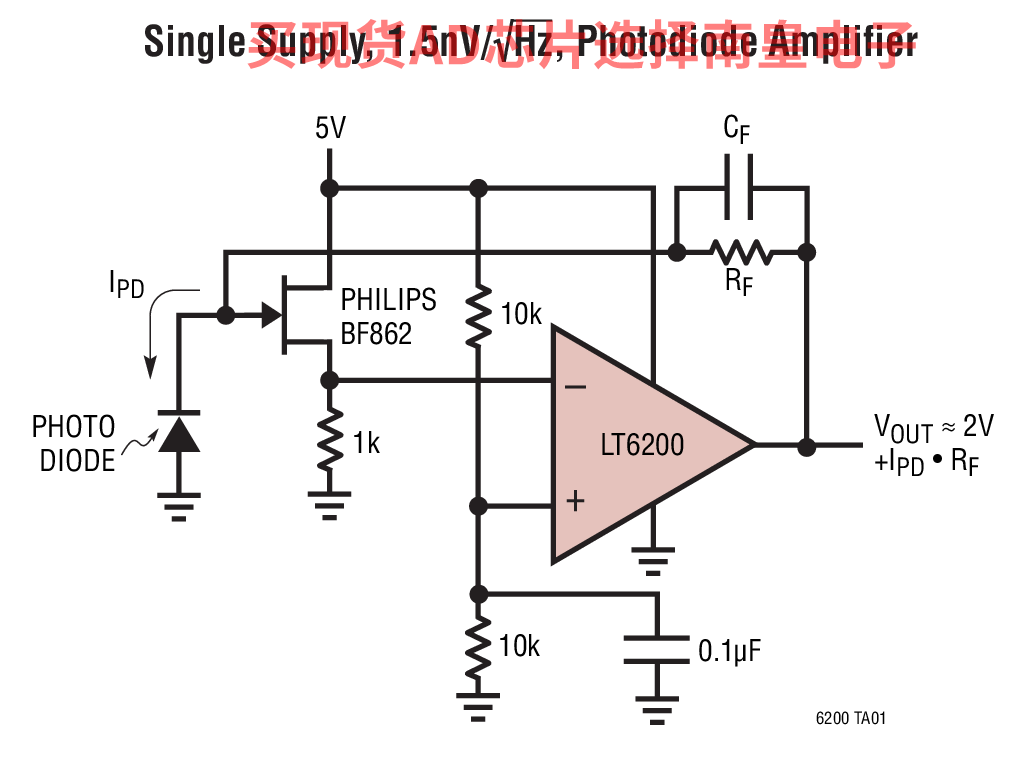

LT6201的电路图解：

LT6201的评估套件：
