LT6200 / LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器，具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身，并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流，而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5 / LT6200-10 是专为较高增益应用而优化的单通道放大器，实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。

为了实现紧凑的电路板布局，LT6200 / LT6200-5 / LT6200-10 采用了 6 引脚 ThinSOT 和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放，以改善输入 / 输出范围和噪声性能。

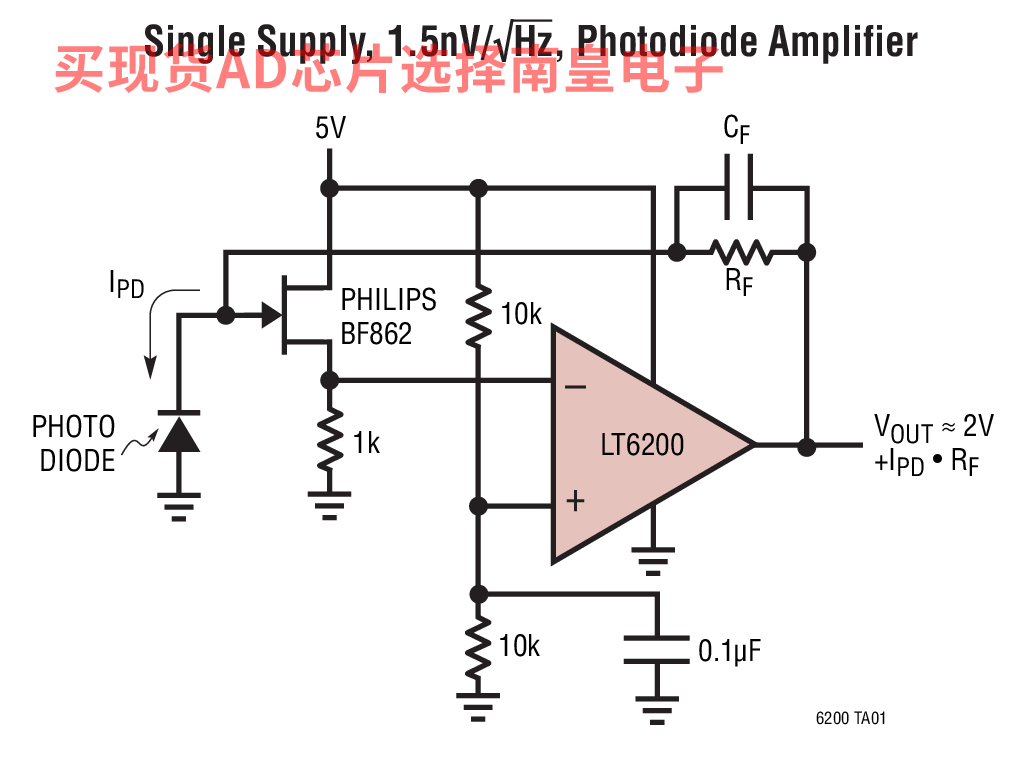

• 跨阻抗放大器
• 低噪声、信号处理
• 有源滤波器
• 轨至轨缓冲放大器
• 驱动 A/D 转换器

• 低噪声电压：0.95nV/√Hz (100kHz)
• 增益带宽乘积：

  • LT6200 / LT6201165MHzAV = 1
  • LT6200-5 800MHzAV ≥ 5
  • LT6200-10 1.6GHz AV ≥ 10

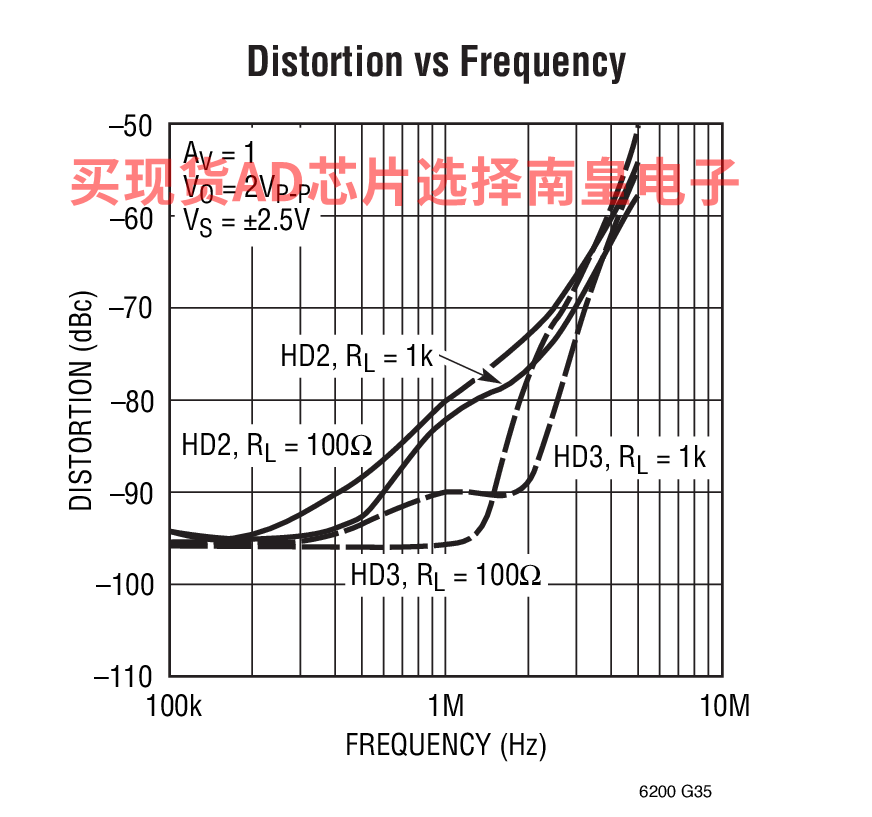

• 低失真：-80dB (在 1MHz，RL = 100Ω)
• 两个 LT6201 在纤巧的 DFN 封装
• 输入共模范围包括两个电源轨
• 轨至轨输出摆幅
• 低失调电压：1mV (最大值)
• 宽电源范围：2.5V 至 12.6V
• 输出电流：60mA (最小值)
• 工作温度范围：-40ºC 至 85ºC
• 电源关断、热停机功能
• SO-8 和扁平 (1mm) ThinSOT 封装

LT6200CS6#PBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，100，工作温度：0 to 70C，AD官网报价：2.72（100-499个）；2.72（1000+个）

LT6200CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.72（100-499个）；2.39（1000+个）

LT6200CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.72（100-499个）；2.39（1000+个）

LT6200CS6-10#PBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，100，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.89（1000+个）

LT6200CS6-10#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.67（1000+个）

LT6200CS6-10#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.67（1000+个）

LT6200CS6-5#PBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，100，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.89（1000+个）

LT6200CS6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.67（1000+个）

LT6200CS6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.89（100-499个）；1.67（1000+个）

LT6200CS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：

LT6200CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LT6200CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LT6200CS8-10#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.72（1000+个）

LT6200CS8-10#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.72（1000+个）

LT6200CS8-5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.72（1000+个）

LT6200CS8-5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.72（1000+个）

LT6200IS6#PBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：3.27（100-499个）；3.27（1000+个）

LT6200IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.27（100-499个）；2.95（1000+个）

LT6200IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.27（100-499个）；2.95（1000+个）

LT6200IS6-10#PBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：2.44（100-499个）；2.44（1000+个）

LT6200IS6-10#TR，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LT6200IS6-10#TRM，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

LT6200IS6-10#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.44（100-499个）；2.23（1000+个）

LT6200IS6-10#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.44（100-499个）；2.23（1000+个）

LT6200IS6-5#PBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：2.44（100-499个）；2.44（1000+个）

LT6200IS6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.44（100-499个）；2.23（1000+个）

LT6200IS6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.44（100-499个）；2.23（1000+个）

LT6200IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.93（1000+个）

LT6200IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.93（1000+个）

LT6200IS8-10#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.21（1000+个）

LT6200IS8-10#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.21（1000+个）

LT6200IS8-5#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.21（1000+个）

LT6200IS8-5#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.21（1000+个）

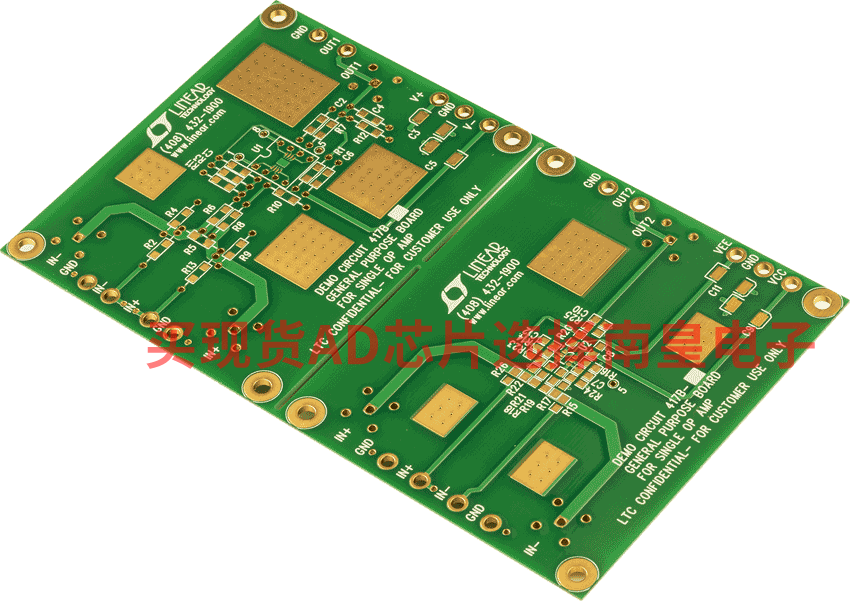

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板

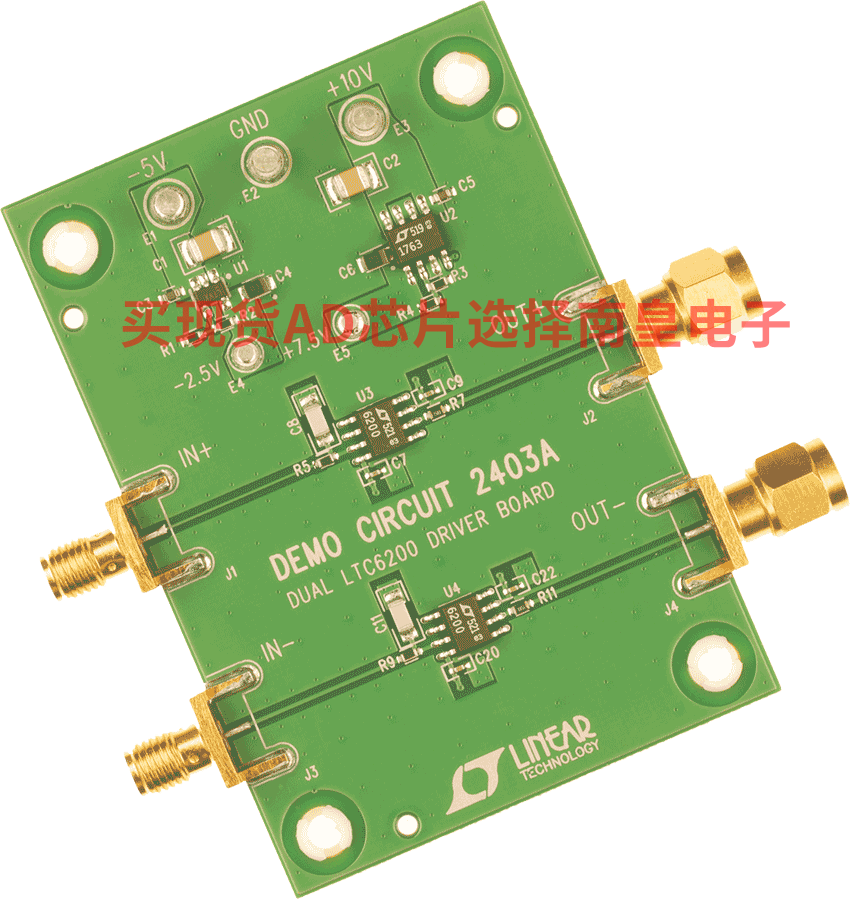

DC2403A：LT6200 ADC Driver Board | Driver for LTC2387 Family, Input Frequencies up to 1MHz

Demonstration circuit 2403A features the LT6200 amplifier. The DC2403A includes two of these amplifiers and is designed to drive the inputs of the DC2290A demo board. The DC2290A features the LTC2387 18-bit, 15Msps high speed SAR ADC. The linearity and low noise of the LT6200 make it an ideal candidate to drive the LTC2387.
