- 制造厂商：AD
- 产品类别：专用放大器
- 技术类目：电流检测放大器
- 功能描述：电流检测放大器、基准和具 POR 功能的比较器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT6118是一款完整的高压侧电流检测器件，其内置了一个高精度电流检测放大器、一个集成型电压基准和一个锁存比较器。比较器锁存功能可以启用或停用，而且比较器可配置为在上电时复位。比较器的输入和漏极开路输出独立于电流检测放大器。比较器跳变点和放大器增益利用外部电阻器进行配置。

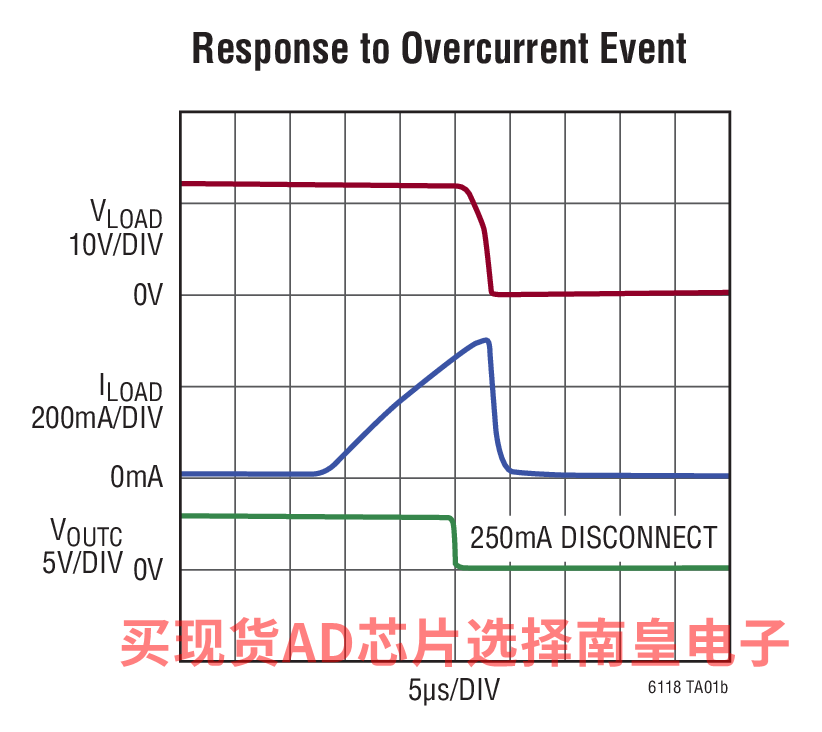

LT6118 的总传播延迟通常仅为 1.4μs，因而可实现针对过流情况的快速反应。1MHz 带宽使得 LT6118 能够用于诸如电机控制等关键型应用中的误差检测。比较器的高门限准确度，再加上锁存比较器的能力，确保了 LT6118 能够捕捉高速事件。
LT6118 全面规格在 -40ºC 至 125ºC的工作温度范围，从而使其成为工业和汽车应用的合适之选。LT6118 采用小型8 引脚 MSOP 封装和 8 引脚 DFN 封装。
应用
- 过流和故障检测
- 电流并联测量
- 电池监测
- 电机控制
- 汽车监视和控制
- 工业控制
- 电流检测放大器
- 快速阶跃响应：500ns
- 低失调电压：200μV (最大值)
- 低增益误差：0.2% (最大值)
- 内部 400mV 高精度基准
- 内部比较器：
- 上电复位功能
- 快速响应时间：500ns
- 总门限误差：±1.25% (最大值)
- 宽电源范围：2.7V 至 60V
- 电源电流：450μA
- 规格在 -40ºC 至 125ºC的温度范围

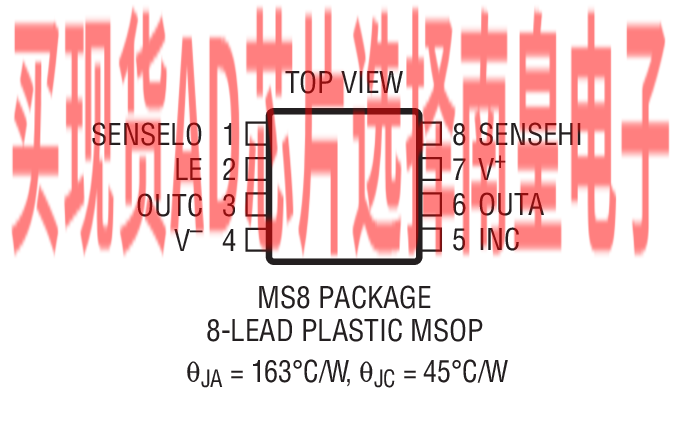

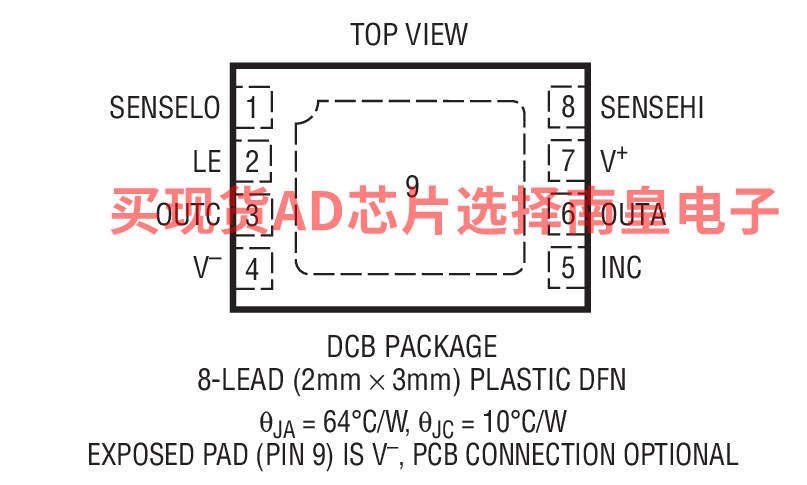

- 采用 8引脚 MSOP 封装和 8 引脚 (2mm x 3mm) DFN 封装
LT6118HDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.66（100-499个）；2.24（1000+个）
LT6118HDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.66（100-499个）；2.24（1000+个）
LT6118HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.59（100-499个）；2.18（1000+个）
LT6118HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.59（100-499个）；2.18（1000+个）
LT6118IDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.03（1000+个）
LT6118IDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.03（1000+个）
LT6118IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.33（100-499个）；1.97（1000+个）
LT6118IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.33（100-499个）；1.97（1000+个）

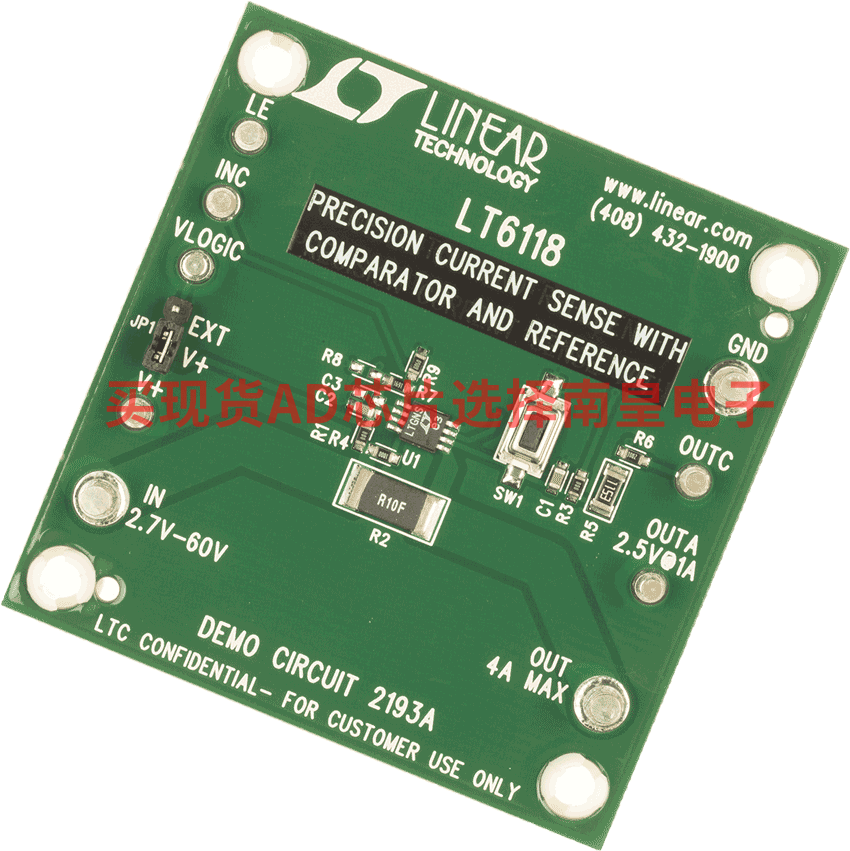

DC2193A：LT6118 Demo Board | High Side Current Sense Amplifier with Reference and Comparator with POR Capability
Demonstration circuit 2193A features the LT6118, a high side current sense amplifier with a comparator and a 400mV reference.
The demo board circuit amplifies the voltage across an onboard current sense resistor, to provide a precision unipolar voltage output that is proportional to the sensed current. The board has one on-board latching comparator and an integrated 400mV reference that sets the threshold for the comparator.
