LT6106 是一款通用型高端电流检测放大器。卓越的器件特性提供了设计灵活性，最大失调为 250μV，而最大输入偏置电流为 40nA。每个器件的增益由两个电阻器来设定，并能实现优于 1% 的准确度。

LT6106 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路将输入电压转换为输出电流，因而使得在高共模电压的小检测信号能够转换至一个参考于地的信号。低 DC 失调允许监视非常小的检测电压。因此，可以使用小阻值的分流电阻器，从而较大限度地减少了分路中的功率损失。

2.7V 至 44V 的宽输入电压范围、高准确度和宽工作温度范围使 LT6106 成为汽车、工业和电源管理应用的理想选择。另外，LT6106 非常低的电源电流还使其适合于低功率和电池供电型应用。

• 分流测量
• 电池监视
• 电源管理
• 电机控制
• 灯监控
• 过流和故障检测



• 可使用两个电阻配置增益
• 低失调电压：250μV (最大值)
• 输出电流：1mA（最大值）
• 电源电压范围：2.7V至36V，44V（绝对最大值）
• 低输入偏置电流：40nA (最大值)

• PSRR：106dB（最小值）
• 低电源电流：65μA（典型值），V+ = 12V
• 工作温度范围：-40°C至125°C
• 薄型(1mm) ThinSOT封装
• 通过AEC-Q100汽车应用认证

LT6106CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.07（100-499个）；0.96（1000+个）

LT6106CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.07（100-499个）；0.96（1000+个）

LT6106HS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.22（100-499个）；1.09（1000+个）

LT6106HS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.22（100-499个）；1.09（1000+个）

LT6106HS5#WTRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.46（100-499个）；1.3（1000+个）

LT6106HS5#WTRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.46（100-499个）；1.3（1000+个）

LT6106IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.11（100-499个）；1.01（1000+个）

LT6106IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.11（100-499个）；1.01（1000+个）

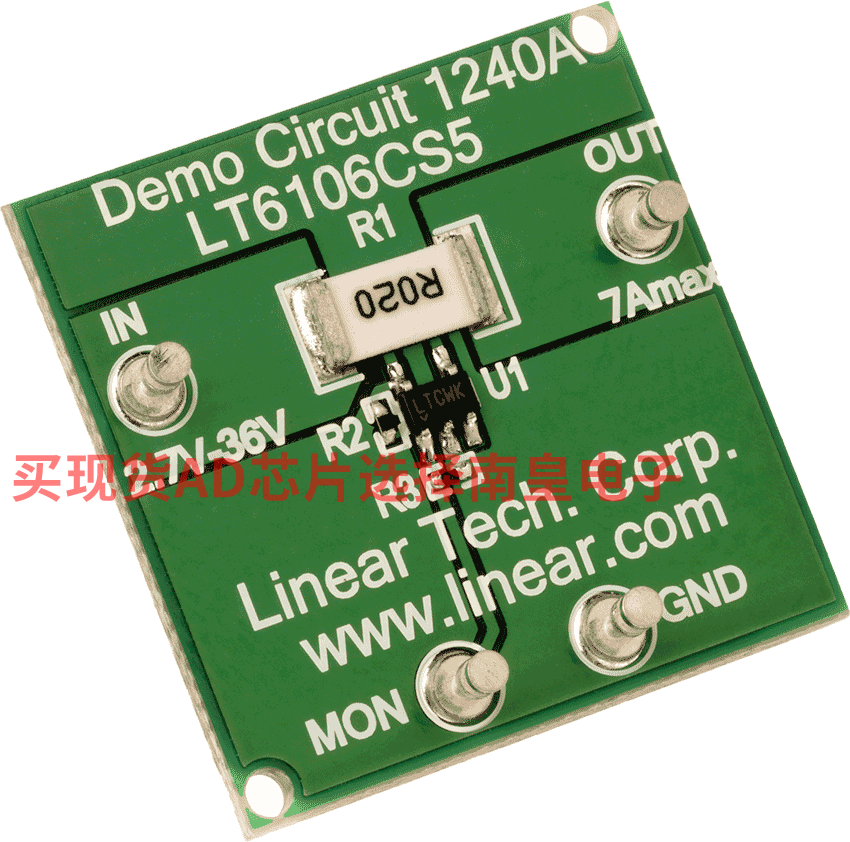

DC1240A：LT6106电流检测演示板

DC1240A：LT6106低成本、36V高端电流检测放大器演示板
