- 制造厂商：AD
- 产品类别：专用放大器
- 技术类目：电流检测放大器
- 功能描述：精准、扩展的输入范围电流检测放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

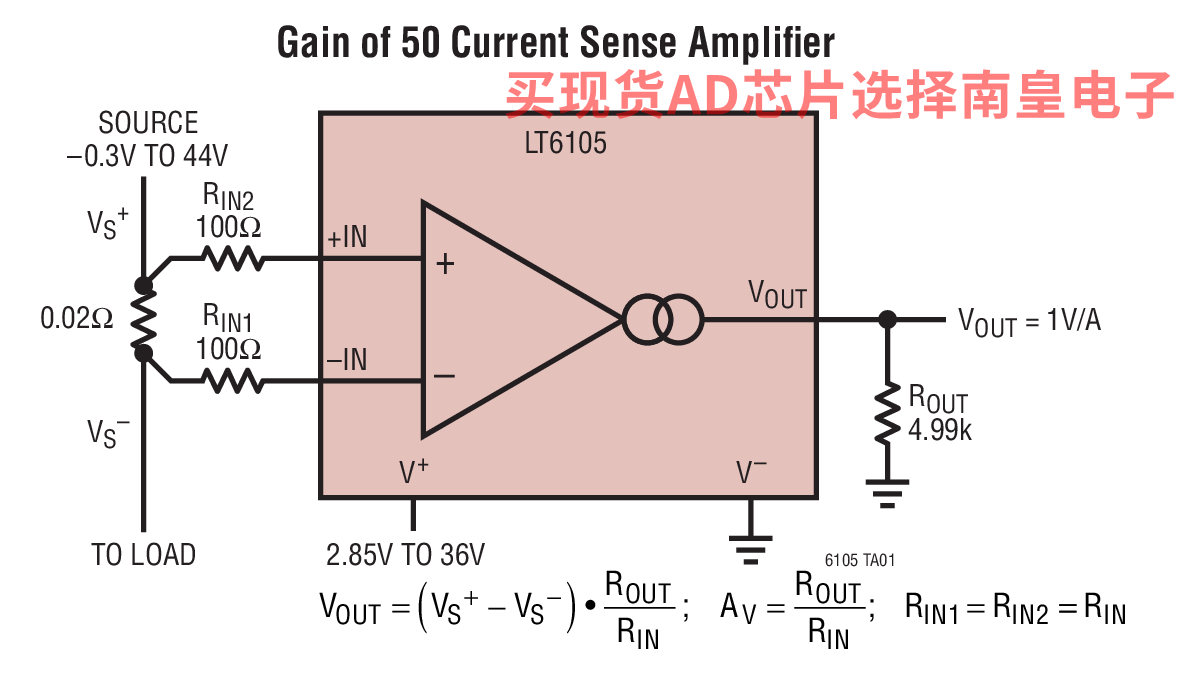

LT6105 是一款微功率、精准电流检测放大器，具有一个非常宽的输入共模范围。LT6105 通过一个外部检测电阻器两端的电压来监视单向电流。输入共模范围从 -0.3V 延伸至 44V (相对于负电源电压 V-)。这使得 LT6105 能够起一个高压侧电流检测监视器或低压侧电流检测监视器的作用。它还允许 LT6105 监视一个负电源电压上的电流，并连续监视一个电池从满充电至耗尽的全过程。LT6105 的输入能够承受高达 ±44V 的差分电压，从而使其非常适合于监视熔丝或 MOSFET 开关。
利用外部电阻器在 1V/V 至 100V/V 的范围内进行增益配置。输入共模抑制和电源抑制超过了 100dB，且输入失调电压低于 300μV。一个 2V/μs 的最小转换速率可确保实现针对意外电流变化的快速响应。
LT6105 可采用一个 2.85V 至 36V 的独立工作电源，且吸收电流仅为 150μA。当 V+ 断电时，检测引脚将被偏置截止。这可以防止被监视电路的加载 (与检测电压无关)。LT6105 采用 6 引线 DFN 封装和 8 引线 MSOP 封装。
应用
- 高压侧或低压侧电流检测
- 正或负电源电压上的电流监视
- 电池监视
- 熔丝/MOSFET 监视
- 汽车
- 电源管理
- 便携式测试/测量系统
- 非常宽、Over-the-Top、输入共模范围
- 扩展至 V- 以上 44V (与 V+ 无关)
- 扩展至 V- 以下 0.3V - 宽电源范围：2.85V 至 36V
- 输入失调电压：300μV (最大值)
- 增益准确度：1% (最大值)
- 可采用外部电阻器来进行增益配置
- 工作电流：150μA
- 转换速率：2V/μs
- 断电时的检测输入电流：1nA
- 全标度输出电流：1mA (最小值)
- 工作温度范围：-40℃ 至 125℃

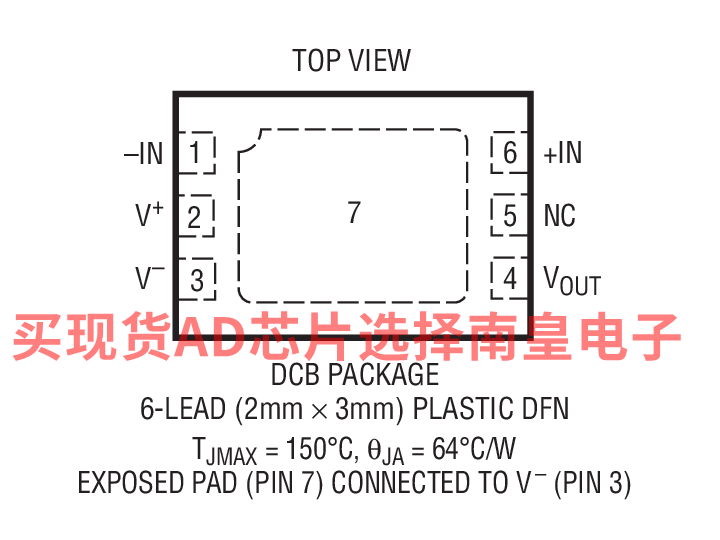

- 采用 2mm x 3mm DFN 封装和 8 引线 MSOP 封装
LT6105CDCB#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.27（100-499个）；1.14（1000+个）
LT6105CDCB#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.27（100-499个）；1.14（1000+个）
LT6105CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.33（100-499个）；1.16（1000+个）
LT6105CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.33（100-499个）；1.16（1000+个）
LT6105HDCB#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.72（100-499个）；1.53（1000+个）
LT6105HDCB#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.72（100-499个）；1.53（1000+个）
LT6105HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.78（100-499个）；1.54（1000+个）
LT6105HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.78（100-499个）；1.54（1000+个）
LT6105IDCB#TRMPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.46（100-499个）；1.31（1000+个）
LT6105IDCB#TRPBF，封装：6-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.46（100-499个）；1.31（1000+个）
LT6105IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.53（100-499个）；1.32（1000+个）
LT6105IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.53（100-499个）；1.32（1000+个）

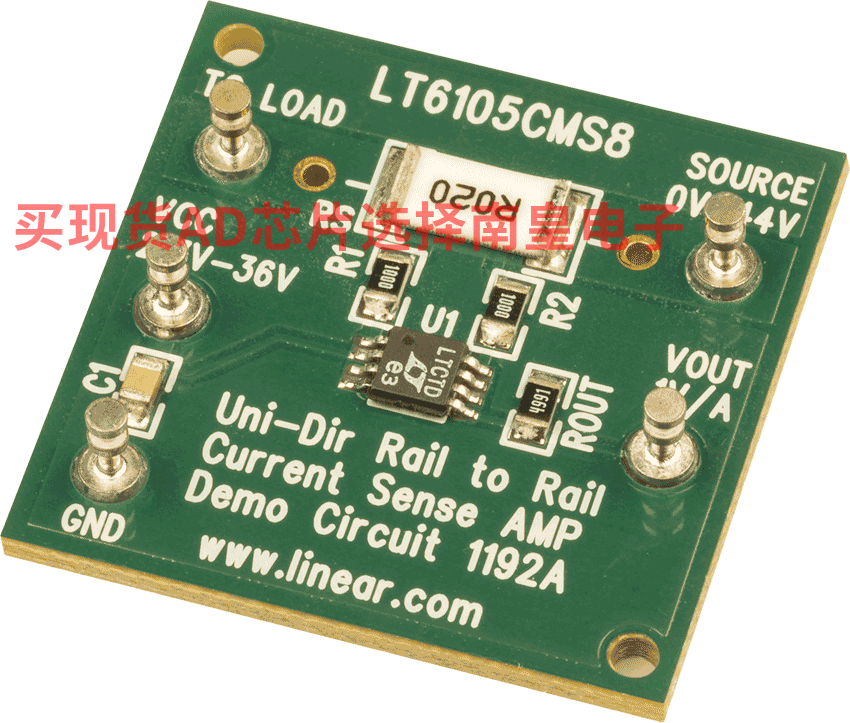

DC1192A：LT6105电流检测演示板
DC1192A：LT6105高精度轨到轨输入电流检测放大器演示板
