LT6100 是一款完整的微功率、精准、高压侧电流检测放大器。LT6100 利用一个外部检测电阻器两端的电压来监视单向电流。只需简单地通过两个增益选择引脚的搭接或浮置即可获得数值为 10、12.5、20、25、40、50V/V 的固定增益。对于所有的增益，增益准确度均优于 0.5%。

LT6100 检测输入具有一个从 4.1V 延伸至 48V 的电压范围，并能够承受一个与满电源电压相等的差分电压。这使得它能够监视一个 MOSFET 开关或熔丝两端的电压。该器件还可承受输入端上的电池反向条件。

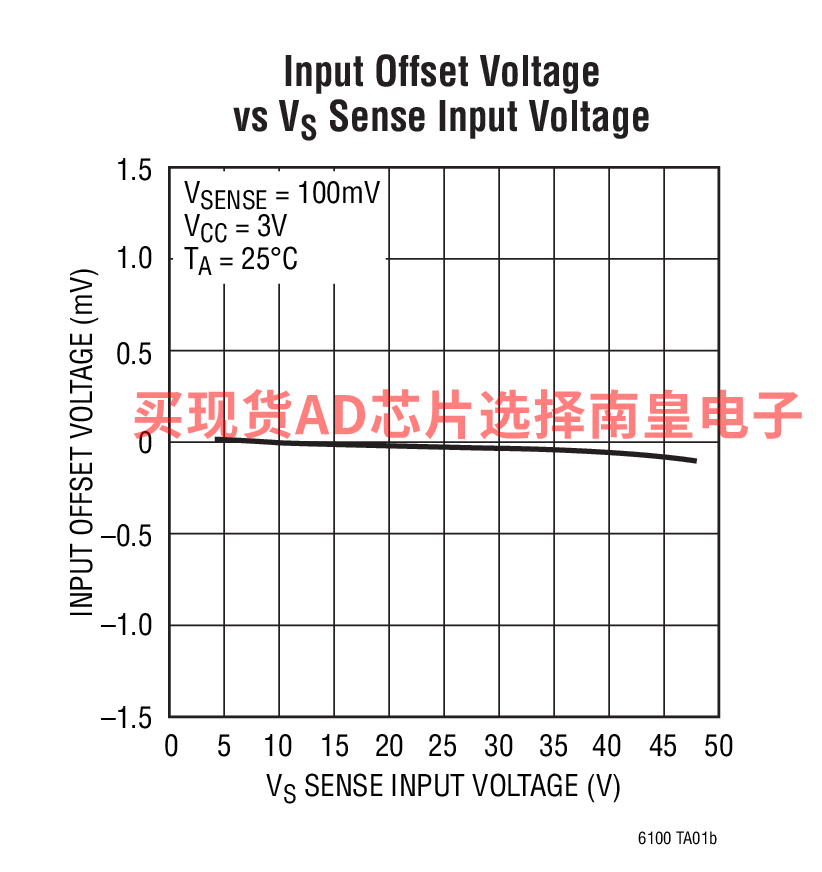

输入失调很低，仅 300µV。CMRR 和 PSRR 均超过 105dB，因而实现了一个宽动态范围。提供了一个滤波器引脚，旨在利用单个电容器来轻松完成信号滤波。

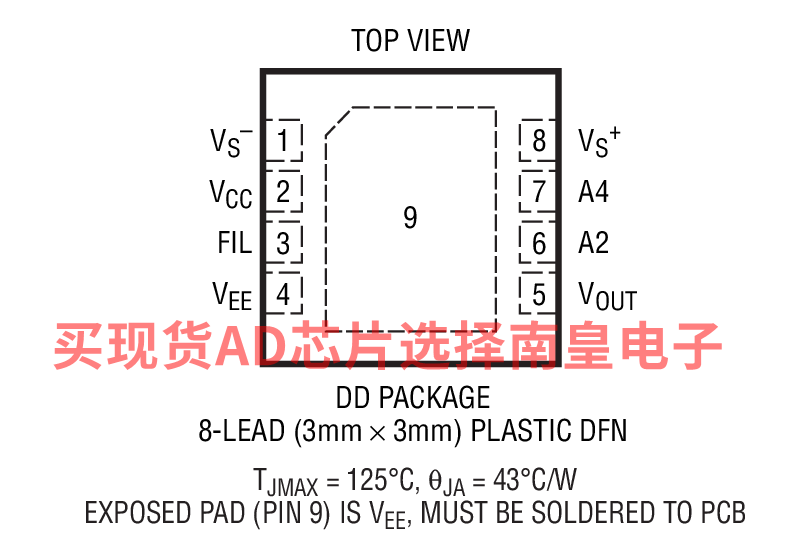

LT6100 具有一个工作范围为 2.7V 至 36V 且仅吸收 60µA 电流的分离电源输入。当 VCC 断电时，使检测引脚偏置截止。这将防止监视电路的加载，而与检测电压无关。LT6100 采用 8 引脚 DFN 和 MSOP 封装。

• 电池监视
• 熔丝监视
• 便携式和蜂窝电话
• 便携式测试 / 测量系统

• 输入失调电压：300µV (最大值)
• 检测输入高达 48V
• 0.5% 的增益准确度
• 引脚可选增益：10、12.5、20、25、40、50V/V
• 分离电源：2.7V 至 36V
• 工作电流：60µA
• 检测输入电流 (VCC 断电)：1nA
• 电池反向保护至 -48V
• 缓冲输出
• 噪声滤波输入
• -40°C 至 125°C 的工作温度范围
• 采用扁平 8 引脚 DFN 和 MSOP 封装



LT6100CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：1.64（100-499个）；1.41（1000+个）

LT6100CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.64（100-499个）；1.41（1000+个）

LT6100CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.64（100-499个）；1.36（1000+个）

LT6100CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.64（100-499个）；1.36（1000+个）

LT6100HDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.02（100-499个）；1.74（1000+个）

LT6100HDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.02（100-499个）；1.74（1000+个）

LT6100HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.02（100-499个）；1.69（1000+个）

LT6100HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.02（100-499个）；1.69（1000+个）

LT6100IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：1.87（100-499个）；1.61（1000+个）

LT6100IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.87（100-499个）；1.61（1000+个）

LT6100IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.87（100-499个）；1.56（1000+个）

LT6100IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.87（100-499个）；1.56（1000+个）

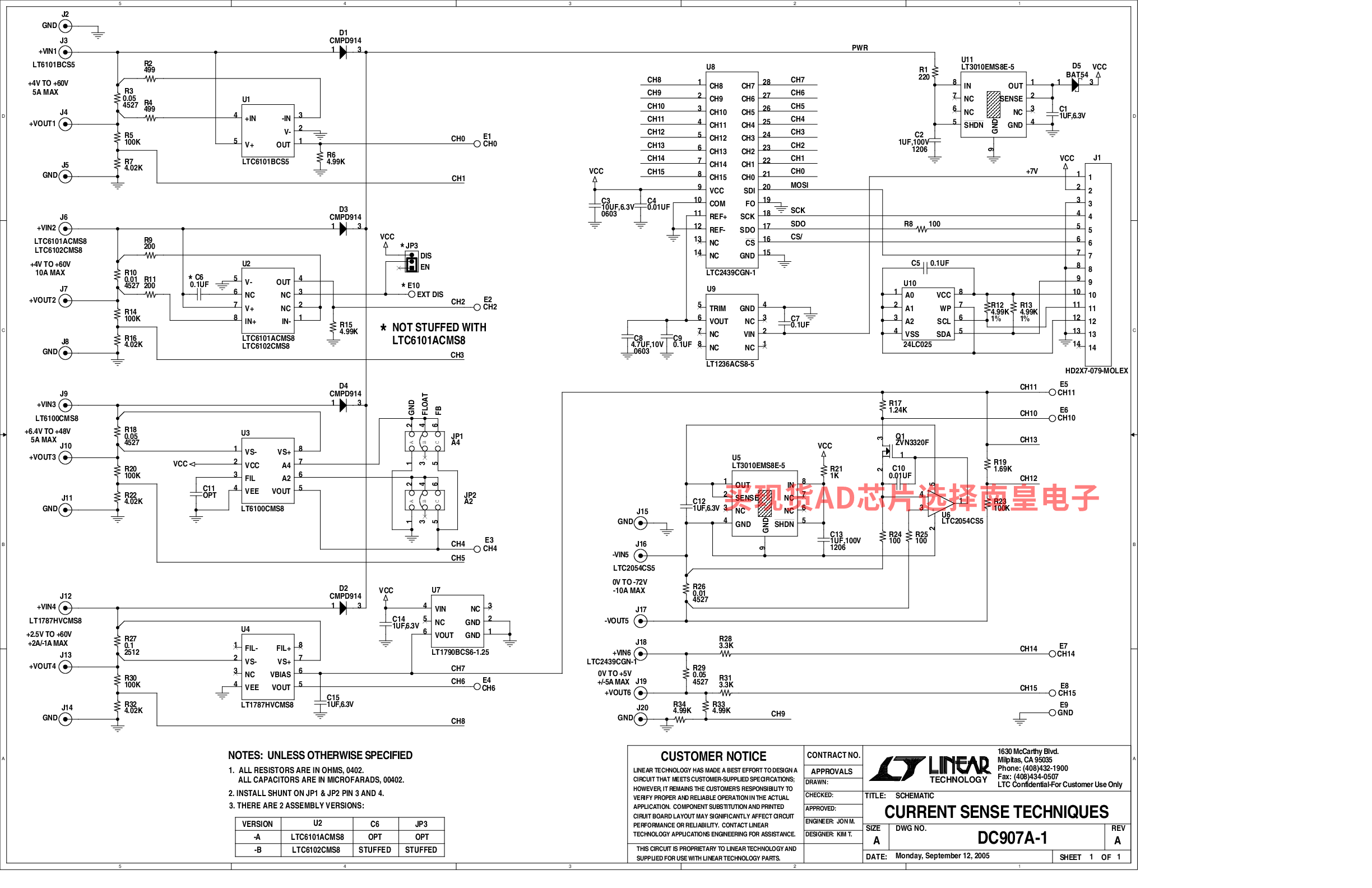

DC907A-B：LTC6102, LT6100, LT1787, LTC2054, and LTC2439-1 (Requires DC590B) | Demo Board

DC907A-B Demo Board for:

LTC2054 Single Micropower Zero-Drift Operational Amplifiers
LTC6102 Precision Zero Drift Current Sense Amplifier
LT1787 Precision, High Side Current Sense Amplifiers
LT6100 Precision, Gain Selectable High Side Current Sense Amplifier
LTC2439-1 8-/16-Channel 16-Bit No Latency Delta Sigma ADC

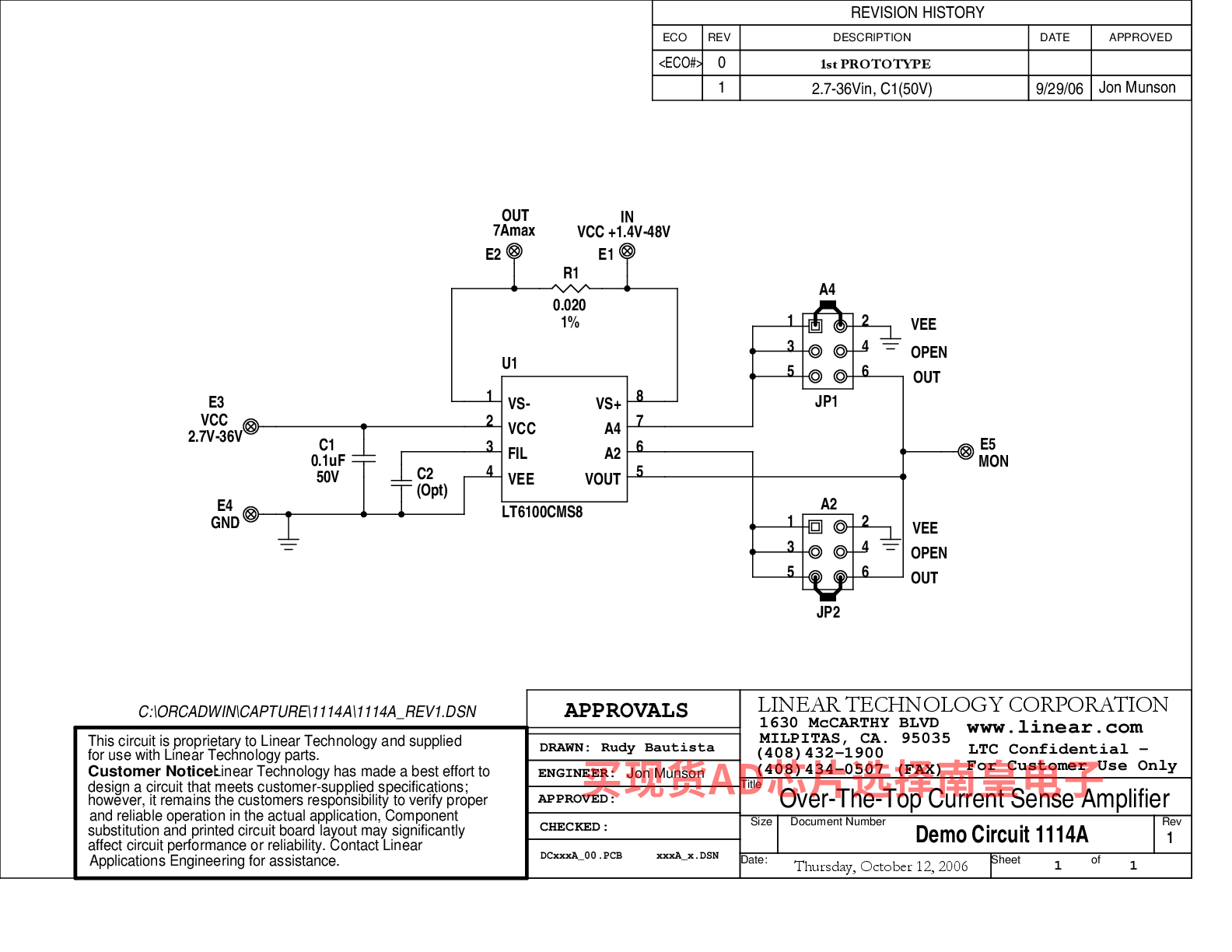

DC1114A：LT6100 Current Sense Demo Board

DC1114A: Demo Board for the LT6100 Precision, Gain Selectable High Side Current Sense Amplifier
