LT6017（3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器）-AD代理

LT6017的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
功能描述：3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT6017的产品详情：

LT6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器，具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和双电源工作 (总电压为 3V 至 50V)，每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能，在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V–扩展至 V+ 及以上：这些放大器可在输入高至 V–以上达 76V 的条件下运作 (这与 V+ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载，并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上。

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引脚 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。

应用

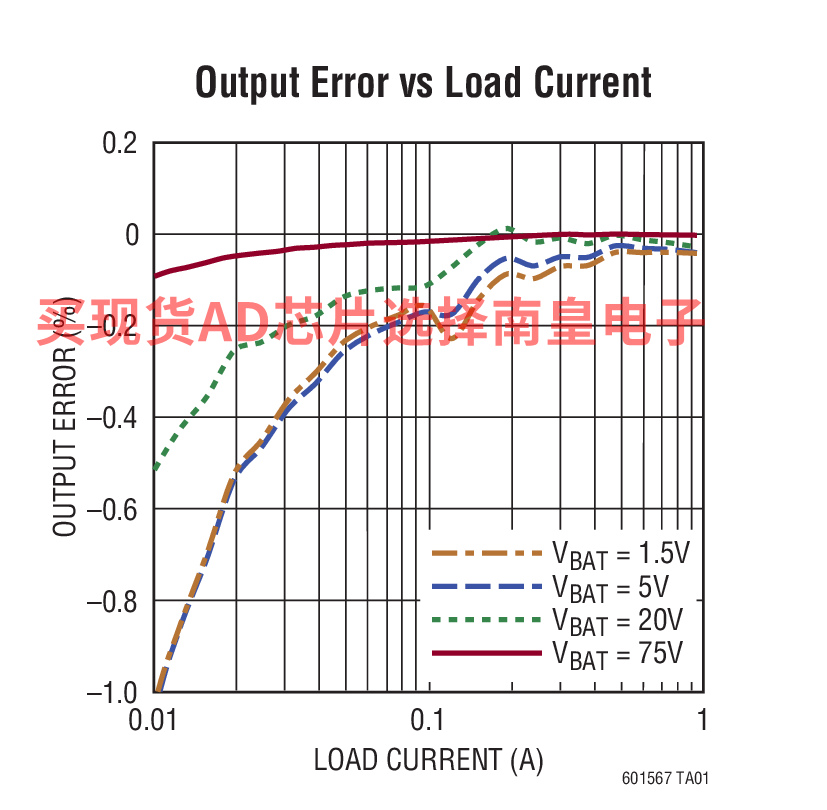

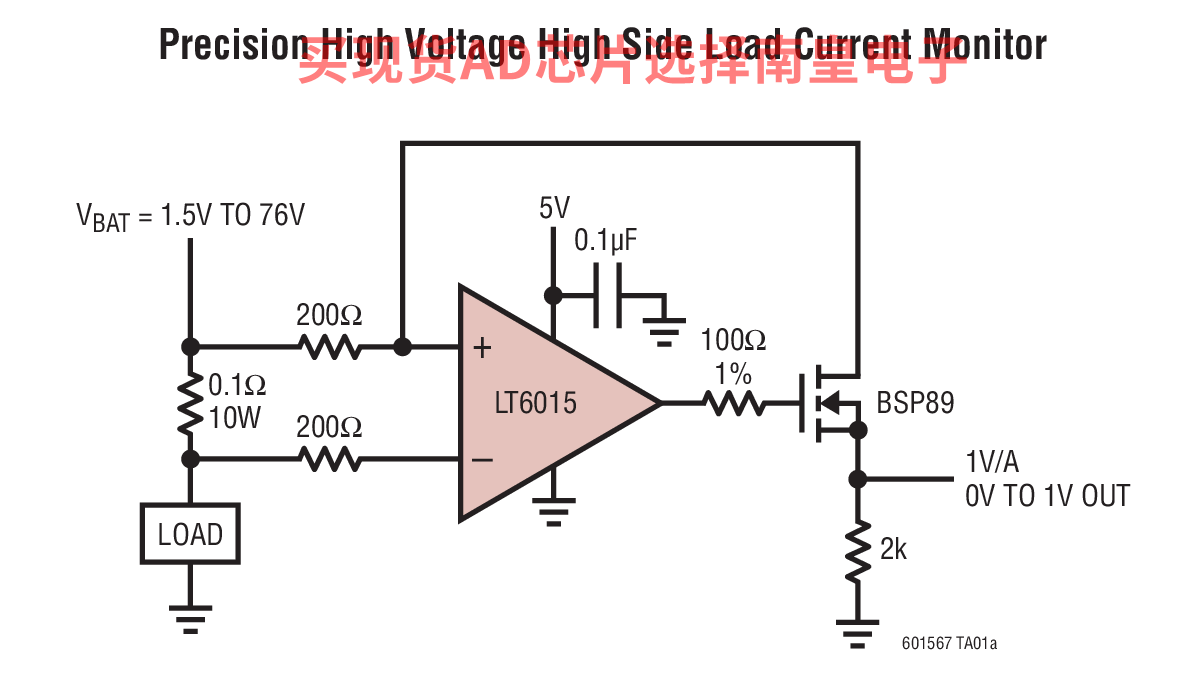

高端或低端电流检测
电池 / 电源监视
4mA 至 20mA 发送器
高电压数据采集
电池 / 便携式仪表

LT6017的优势和特点：

输入共模范围：V– 至 V– + 76V
轨到轨输入和输出
低功率：每个放大器的电源电流为 315µA
工作温度范围：–55°C 至 150°C
VOS：±50µV (最大值)
CMRR、PSRR：126dB
反向电池保护至 50V
增益带宽乘积：3.2MHz
规格在 5V 和 ±15V 电源
高电压增益：1000V/mV
无相位反转
无电源上电时序问题
单路 5 引脚 SOT-23 (ThinSOT) 封装
双路 8 引脚 MSOP 封装
四路 22 引脚 DFN 封装 (6mm x 3mm)

LT6017具体的完整产品型号参数及价格（美元）：

LT6017HDJC#PBF，封装：22-Lead DFN (6mm x 3mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：5.84（100-499个）；5.01（1000+个）

LT6017HDJC#TRPBF，封装：22-Lead DFN (6mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.84（100-499个）；5.01（1000+个）

LT6017IDJC#PBF，封装：22-Lead DFN (6mm x 3mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：5.09（100-499个）；4.36（1000+个）

LT6017IDJC#TRPBF，封装：22-Lead DFN (6mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.09（100-499个）；4.36（1000+个）

LT6017MPDJC#PBF，封装：22-Lead DFN (6mm x 3mm w/ EP)，包装形式及数量：管装，61，工作温度：-55 to 150C，AD官网报价：10.08（100-499个）；8.66（1000+个）

LT6017MPDJC#TRPBF，封装：22-Lead DFN (6mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：10.08（100-499个）；8.66（1000+个）

LT6017的评估套件：
