LT6016（3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器）-AD代理

LT6016的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
功能描述：3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT6016的产品详情：

LT6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器，具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和双电源工作 (总电压为 3V 至 50V)，每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能，在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top 输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V–扩展至 V+ 及以上：这些放大器可在输入高至 V–以上达 76V 的条件下运作 (这与 V+ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载，并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上。

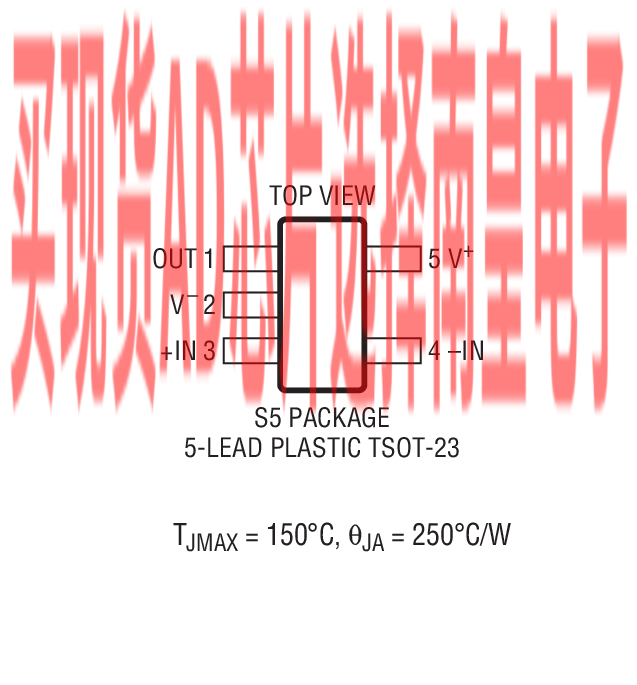

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引线 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。

应用

高端或低端电流检测
电池 / 电源监视
4mA 至 20mA 发送器
高电压数据采集
电池 / 便携式仪表

LT6016的优势和特点：

输入共模范围：V– 至 V– +76V
轨到轨输入和输出
低功率：每个放大器的电源电流为 315µA
工作温度范围：–55°C 至 150°C
VOS：±50µV (最大值)
CMRR、PSRR：126dB
反向电池保护至 50V
增益带宽乘积：3.2MHz
规格在 5V 和 ±15V 电源
高电压增益：1000V/mV
无相位反转
无电源上电时序问题
单路 5 引脚 SOT-23 (ThinSOT) 封装
双路 8 引脚 MSOP 封装
四路 22 引脚 DFN 封装 (6mm x 3mm)

LT6016具体的完整产品型号参数及价格（美元）：

LT6016HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.16（1000+个）

LT6016HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.16（1000+个）

LT6016IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.22（100-499个）；2.75（1000+个）

LT6016IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.22（100-499个）；2.75（1000+个）

LT6016MPMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：6.34（100-499个）；5.43（1000+个）

LT6016MPMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：6.34（100-499个）；5.43（1000+个）

LT6016的评估套件：

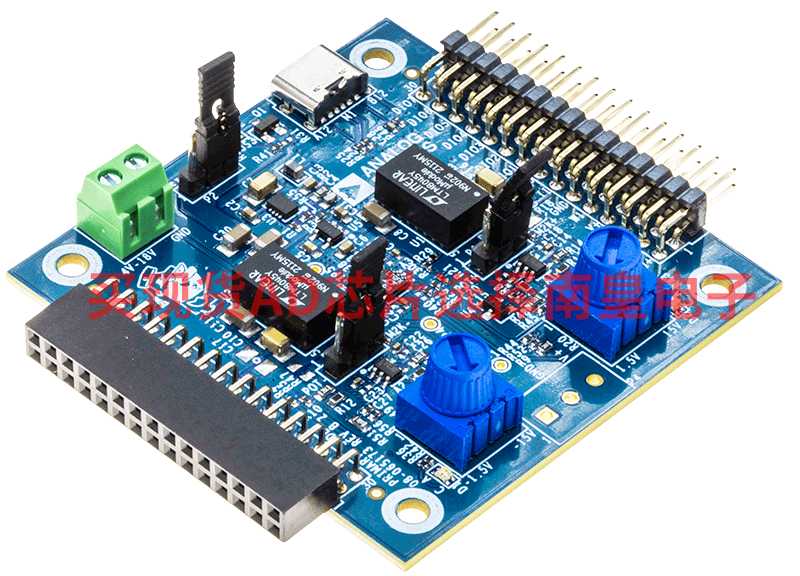

AD-M2KPWR-EBZ：ADALM2000功率升压板

AD-M2KPWR-EBZ是一款ADALM2000外挂板，可将输出电流能力提升到700mA。该板还可用作具有正负输出的独立台式电源。

AD-M2KPWR-EBZ是一款USB Type C供电板，能够提高ADALM2000电源的输出电流。

输入：

USB Type C： 4 – 18 V（使用RPI USB-C电源验证，套件中未提供），20W（电源允许）外部（螺丝端子连接器）：4.5–18V；20W（电源允许）

通过跳线实现输入间的切换。

输出：（2种控制模式）

两个用于跟踪M2K用户电源的可变电源：
0V至5V（USB电源模式下为400mA） –5V至0V（USB电源模式下为400mA）两个可变电源，通过电位计控制
1.5V至15V（通过18V供电可高达700mA） –15V至–1.5V（通过18V供电可高达700mA）

应用

通用电子系统教育应用自动化测试设备

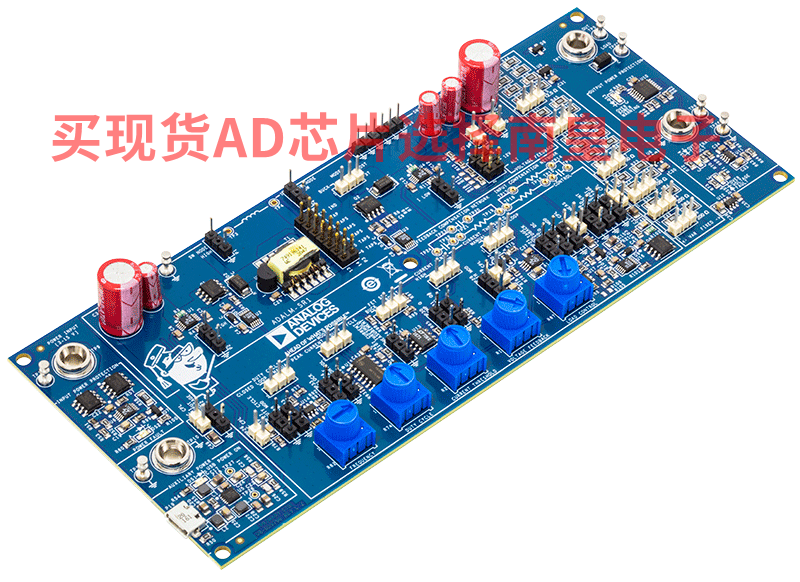

ADALM-SR1：开关稳压器主动学习模块

ADALM-SR1（ADI公司主动学习模块、开关稳压器）板是用于多个开关稳压器（包括降压和升压稳压器）练习的配套模块：

升压和降压转换器元件以及开环工作降压型转换器：闭环运行升压型转换器：闭环运行

这些练习需要使用更复杂的电路，超出了试验板的电路构建能力，为此设计出ADALM-SR1，将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备：

5V USB 墙壁适配器用于输入电源（0-12V、2A）的基本可调电源万用表 ADALM2000或基本示波器（双通道，带触发功能，>10MHz带宽）

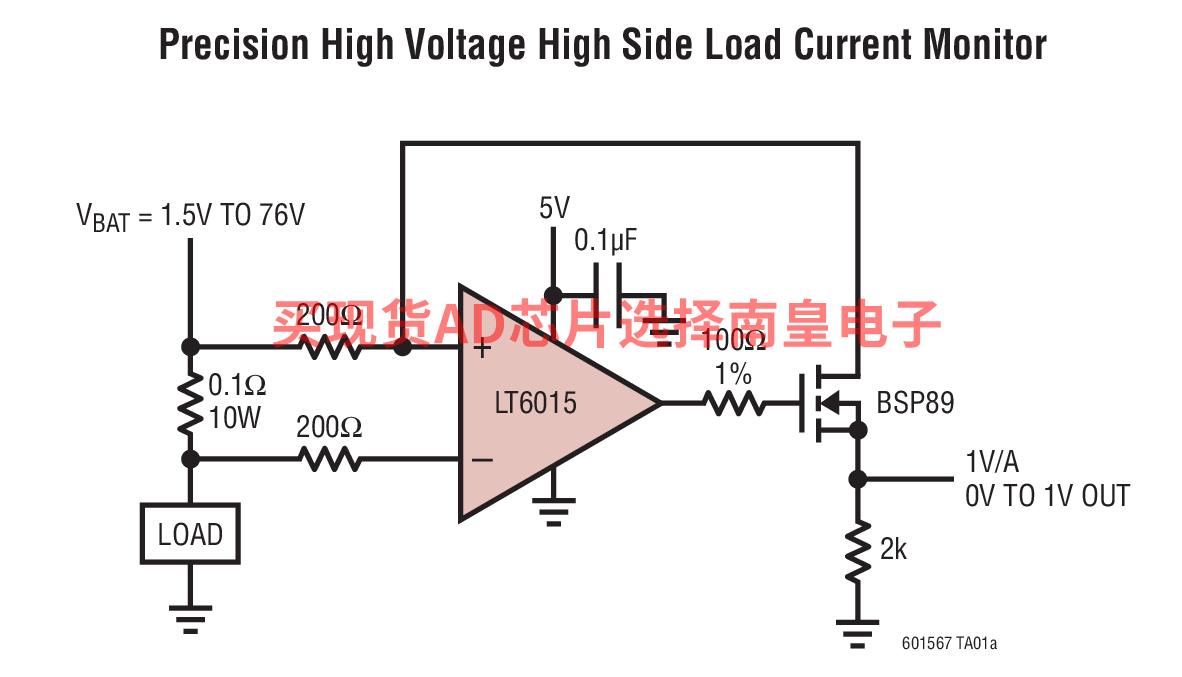

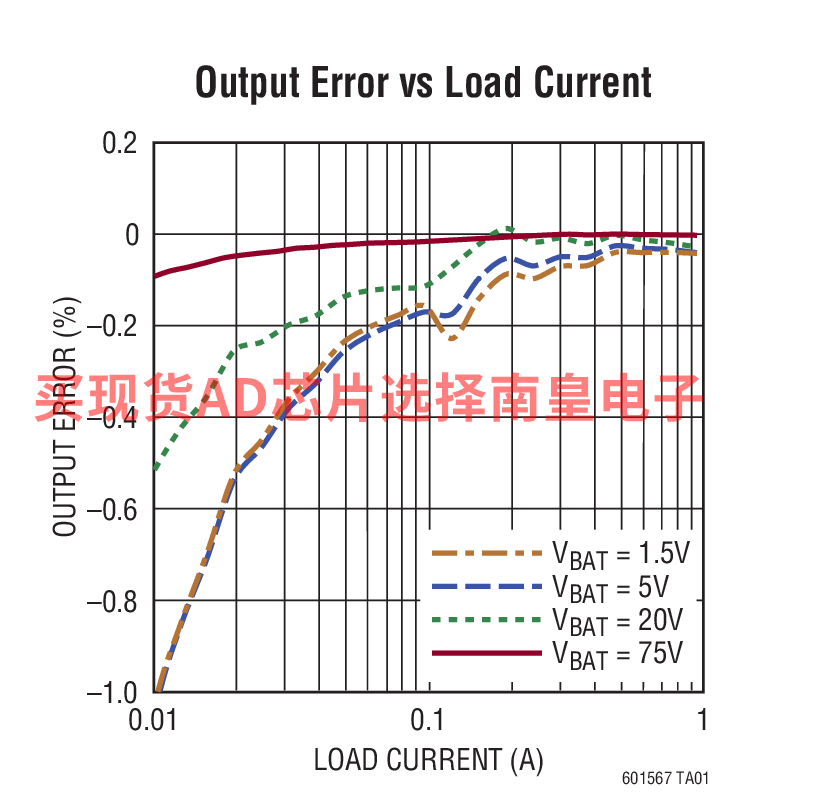

LT6016的电路图解：

LT6016的评估套件：
