LT6014（双通道、145μA、9.5nV/√Hz、AV ≥ 5、轨至轨输出、精准运算放大器）-AD代理

LT6014的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
功能描述：双通道、145μA、9.5nV/√Hz、AV ≥ 5、轨至轨输出、精准运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT6014的产品详情：

LT6013 和 LT6014 运算放大器兼具低噪声和高精度输入性能与低功耗和轨至轨输出摆幅。这两款放大器可在增益 ≥ 5 的配置中保持稳定，而且与其他精准运放相比，CMRR 和 PSRR 随频率的变化情况有了极大的改善。

输入失调电压在工厂被修整至低于 35µV。低漂移和卓越的长期稳定性可在整个温度范围内和随着时间的推移确保高准确度。250pA 最大输入偏置电流和 120dB 最小电压增益在所有工作条件下进一步保持了该精度。

LT6013 和 LT6014 可依靠 2.7V 至 36V 的任何电源电压工作，当采用 5V 电源时，每个放大器仅吸收 145µA 的电源电流。输出摆动至任一个电源轨的 40mV 以内，从而使得这些放大器成为低电压单电源操作的上佳选择。

这两款放大器全面规格在 5V 和 ±15V 电源以及 –40°C 至 85°C 的工作温度范围。单信道器件 LT6013 和双通道器件 LT6014 均采用 SO-8 封装和节省空间的 3mm x 3mm DFN 封装。如果需要具有稳定单位增益的版本，请参阅 LT6010 和 LT6011 的产品手册。

应用

热电偶放大器
精准型光电二极管放大器
仪表放大器
电池供电型精准系统
低电压精准系统
微功率传感器接口

LT6014的优势和特点：

35µV 最大失调电压 (LT6013A)

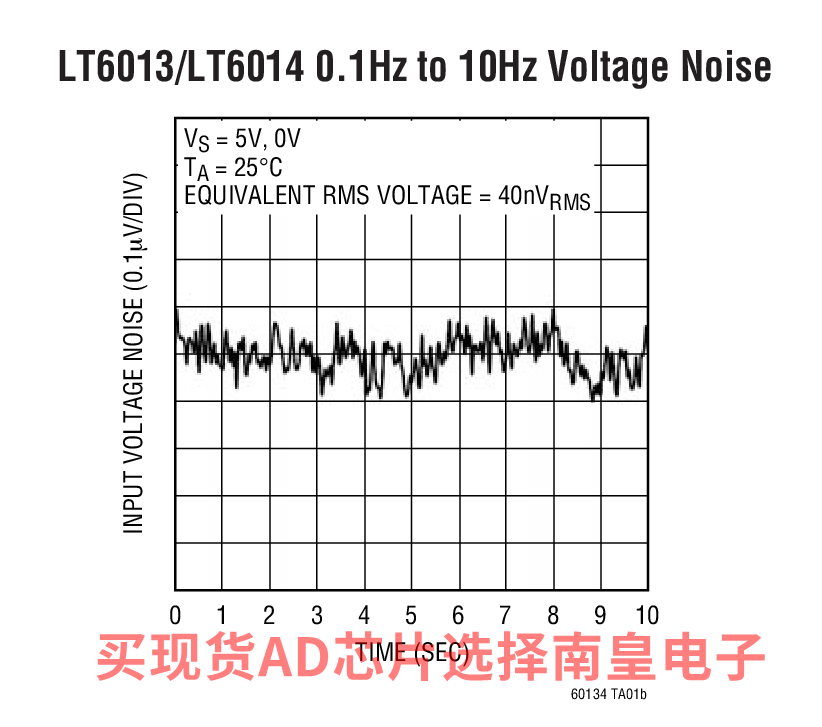

低 1/f 噪声：
- 200nVP-P (0.1Hz 至 10Hz)
- 40nVRMS (0.1Hz 至 10Hz)
低的白噪声：9.5nV/√Hz (1kHz)
轨至轨输出摆幅
每个放大器的电源电流为 145µA
250pA 最大输入偏置电流 (LT6013A)
在 AV ≥ 5 时保持稳定；高达 500pF CLOAD
0.2V/µs 转换速率
1.4MHz 增益带宽乘积
120dB 最小电压增益，VS = ±15V
0.8µV/°C 最大 VOS 漂移
2.7V 至 ±18V 电源电压操作
工作温度范围：–40°C 至 85°C
采用 SO-8 封装和节省空间的 3mm x 3mm DFN 封装

LT6014具体的完整产品型号参数及价格（美元）：

LT6014ACDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.65（100-499个）；3.01（1000+个）

LT6014ACDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.65（100-499个）；3.01（1000+个）

LT6014ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.2（100-499个）；2.65（1000+个）

LT6014ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.2（100-499个）；2.65（1000+个）

LT6014AIDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.36（100-499个）；3.61（1000+个）

LT6014AIDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.36（100-499个）；3.61（1000+个）

LT6014AIS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.91（100-499个）；3.25（1000+个）

LT6014AIS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.91（100-499个）；3.25（1000+个）

LT6014CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.81（100-499个）；2.35（1000+个）

LT6014CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.81（100-499个）；2.35（1000+个）

LT6014CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.45（100-499个）；2.05（1000+个）

LT6014CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.45（100-499个）；2.05（1000+个）

LT6014IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.16（100-499个）；2.65（1000+个）

LT6014IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.16（100-499个）；2.65（1000+个）

LT6014IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.81（100-499个）；2.35（1000+个）

LT6014IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.81（100-499个）；2.35（1000+个）
