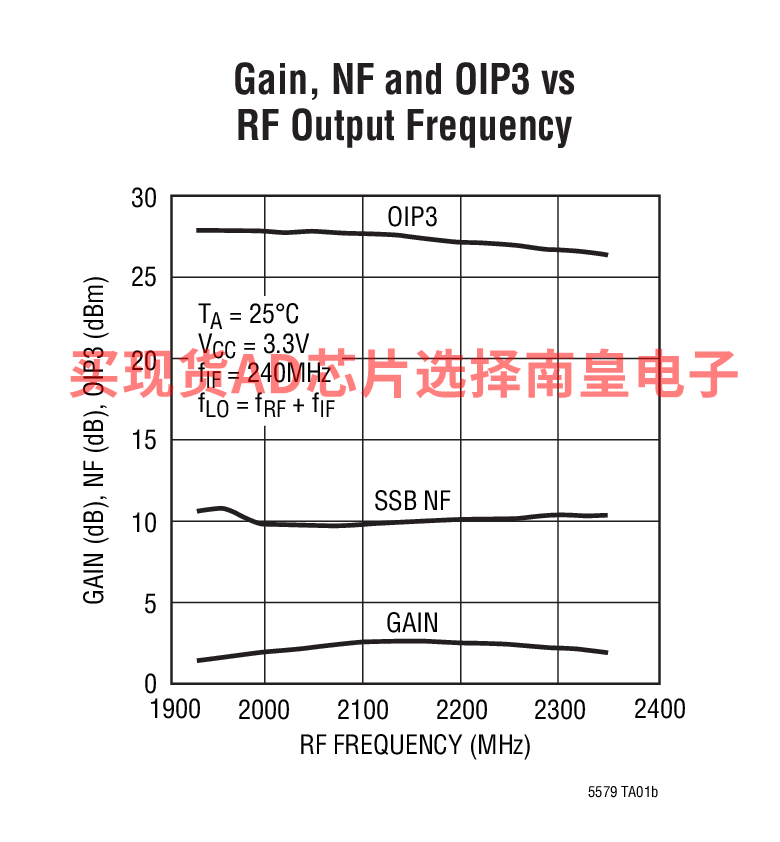

LT5579 混频器是一款高性能上变频混频器，专为 1.5GHz 至 3.8GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局，并降低了系统成本。该混频器仅需 –1dBm 的 LO 功率，而且，平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 2.6GHz 工作频率条件下，LT5579 提供了 1.3dB 的高转换增益、+26dBm 的高 OIP3 和一个 –157.5dBm/Hz 的低噪声层 (在 –5dBm RF 输出信号电平条件下)。

LT5579 提供了无源混频器的一种高性能替代方案。与具有高转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5579 可在低得多的 LO 输入电平条件下提供转换增益，而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求，再加上卓越的 LO 泄漏性能，将降低输出信号的 LO 信号污染。

应用

• GSM/EDGE、W-CDMA、UMTS、LTE 和 TD-SCDMA 基站
• 2.6GHz 和 3.5GHz WiMAX 基站
• 2.4GHz ISM 频段发送器
• 高性能发送器

• 高输出 IP3：+27.3dBm (在 2.14GHz)
• 低噪声层：–158dBm/Hz (POUT = –5dBm)
• 高转换增益：2.6dB (在 2.14GHz)
• 宽频率范围：1.5GHz 至 3.8GHz
• 低 LO 泄漏
• 单端 RF 和 LO
• 低 LO 驱动电平：–1dBm
• 单 3.3V 电源

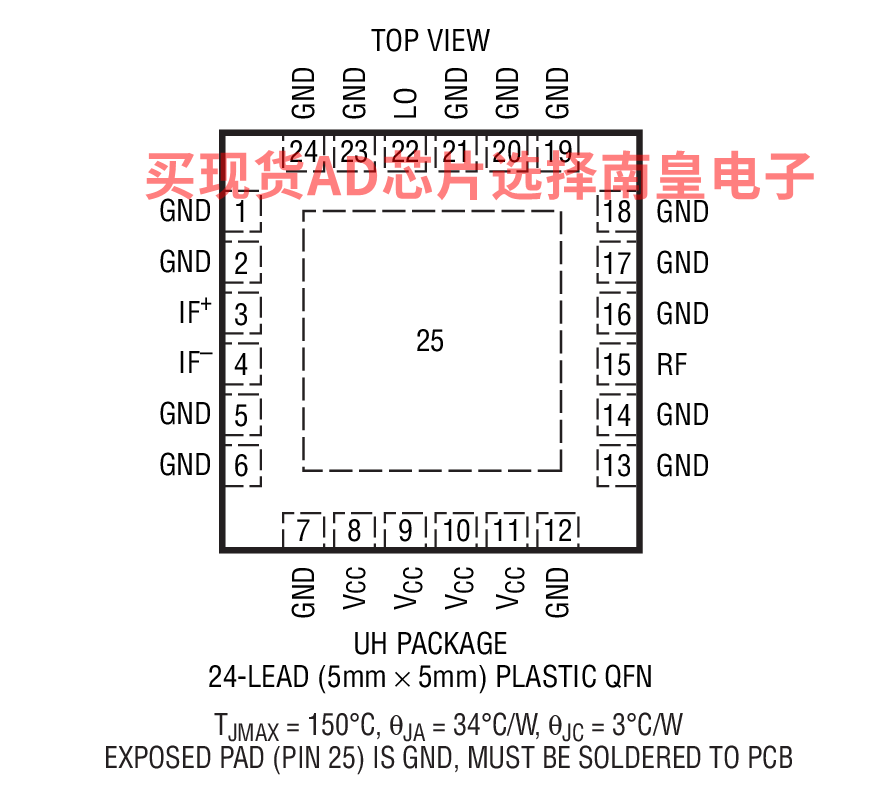

• 5mm x 5mm QFN24 封装

LT5579IUH#PBF，封装：24-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：9.15（100-499个）；6.38（1000+个）

LT5579IUH#TRPBF，封装：24-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.15（100-499个）；6.38（1000+个）

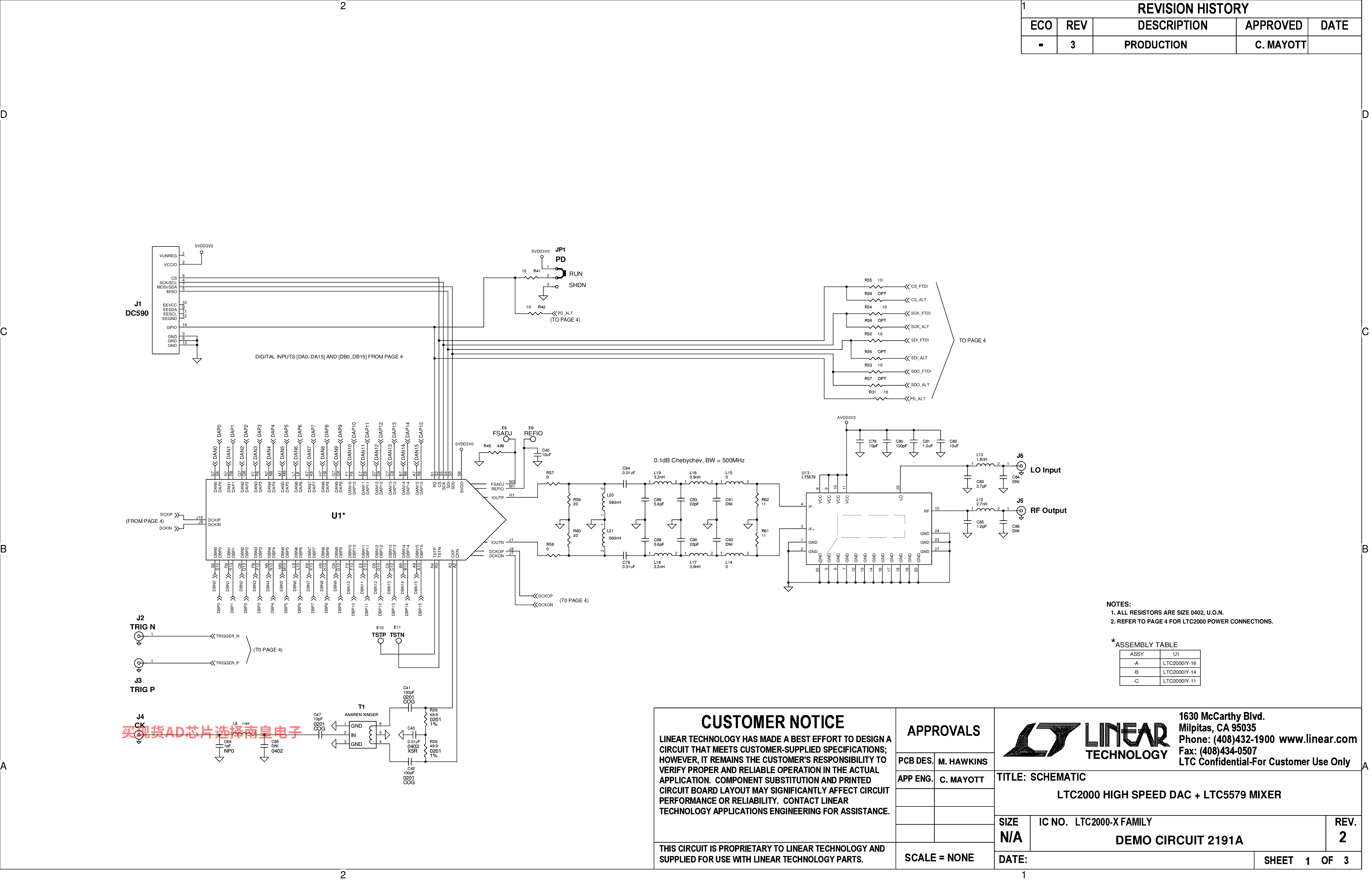

DC2191A-A：LTC2000 + LT5579 Combo Board | 16-Bit 2.5Gsps DAC with Upconverting Mixer

Demonstration circuit 2191A supports the LTC2000, a high speed, high dynamic range DAC driving the LT5579 upconverting mixer.

The circuitry on the DAC IF output is optimized for analog frequencies from DC to 500MHz. The circuitry on the LO input is optimized for frequencies from 1000MHz to 4300MHz.

Companion Board : Stratix board
