LT5578 混频器是一款高性能上变频混频器，专为 0.4GHz 至 2.7GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局，并降低了系统成本。该混频器仅需 -1dBm 的 LO 功率，而且，平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 1.9GHz 工作频率条件下，LT5578 提供了 -0.7dB 的转换增益、24.3dBm 的高 OIP3 和一个 -158dBm/Hz 的低噪声层 (在 -5dBm RF 输出信号电平条件下)。

LT5578 提供了无源混频器的一种高性能替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5578 可在低得多的 LO 输入电平条件下提供转换增益，而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求，再加上卓越的 LO 泄漏性能，将降低输出信号的 LO 信号污染。

• GSM 900PCS/1800PCS 和 W-CDMA 基础设施
• LTE (长期演进) 和 WiMAX 基站
• 无线转发器
• 公共安全无线电

• 高输出 IP3：
  • 27dBm (在 0.9GHz)
  • 24.3dBm (在 1.95GHz)
• 低噪声层：-158dBm/Hz (POUT = -5dBm)
• 高转换增益：1.4dB (在 0.9GHz)
• 噪声系数：8.6dB
• 低 LO 至 RF 泄漏：-43dBm
• 单端 RF 和 LO 端口
• 低 LO 驱动电平：-1dBm
• 单 3.3V 电源
• 5mm x 5mm QFN24 封装 (引脚与 LT5579 兼容)

LT5578IUH#PBF，封装：24-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：8.74（100-499个）；6.10（1000+个）

LT5578IUH#TRPBF，封装：24-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.74（100-499个）；6.10（1000+个）

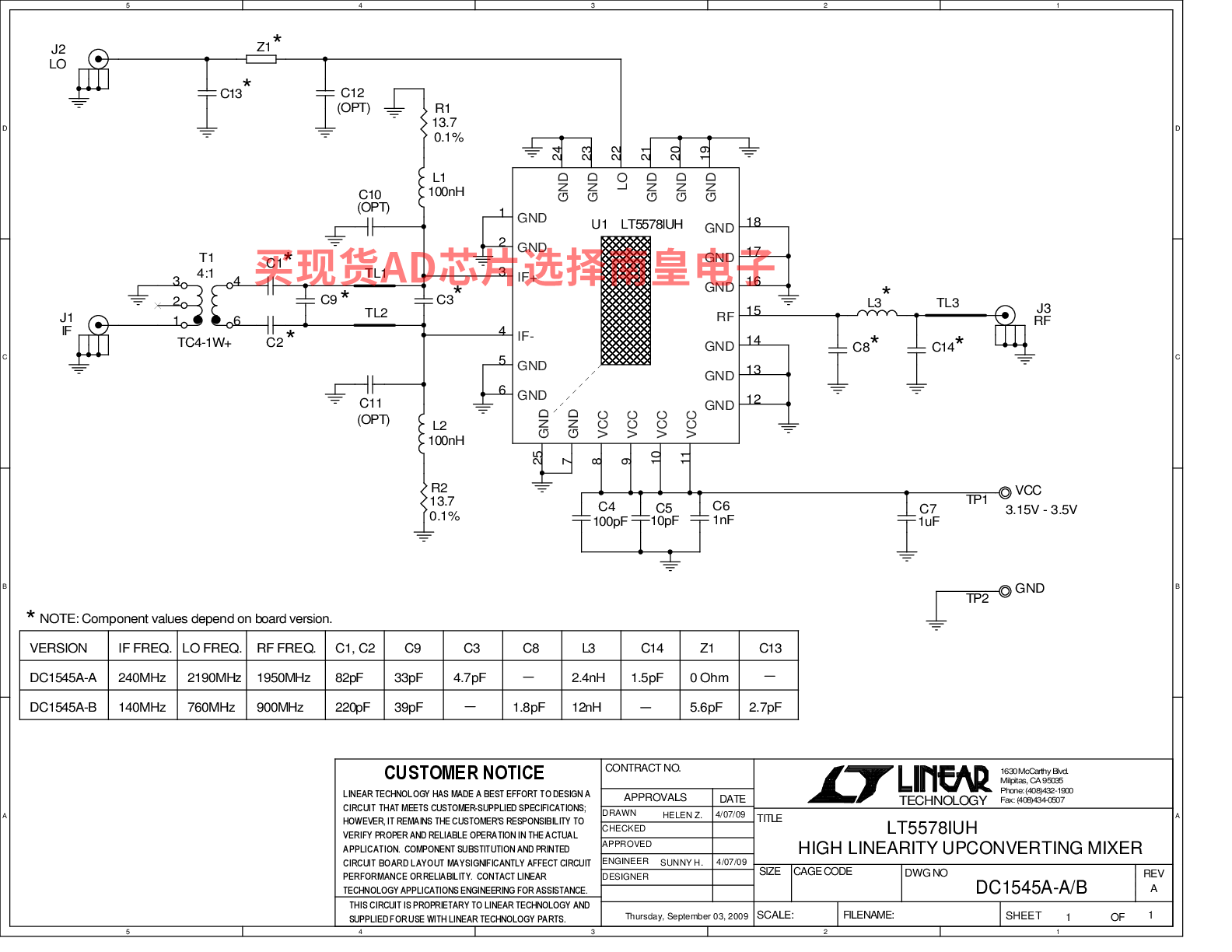

DC1545A-A：LT5578 | Upconversion Mixer Demo Board, IF=240MHz, RF=1950MHz (HS LO)

DC1545A-A: Demo Board for LT5578 0.4GHz to 2.7GHz High Linearity Upconverting Mixer.

DC1545A-B：LT5578 | Upconversion Mixer Demo Board, IF=140MHz, RF=900MHz (LS LO)

DC1545A-B: Demo Board for LT5578 0.4GHz to 2.7GHz High Linearity Upconverting Mixer.
