LT5575的基本参数

制造厂商：AD
产品类别：I-Q调制器和解调器
技术类目：I/Q解调器
功能描述：800MHz 至 2.7GHz 高线性度直接转换正交解调器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT5575的产品详情：

LT5575 是 800MHz 至 2.7GHz 直接转换正交解调器，专为高线性度接收机应用而优化。对于那些把 RF 信号直接转换为带宽高达 490MHz 的 I 和 Q 基带信号的通信接收机而言，该器件是合适之选。LT5575 具有平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准、高频正交移相器。集成片内宽带变压器负责在 RF 和 LO 输入端上提供 50Ω 单端接口。该器件只需少量的外部电容器便可应用于 RF 接收机系统。

LT5575 的高线性度为接收机提供了超卓的无寄生动态范围。该直接转换解调器能够免除中频 (IF) 信号处理之需以及相应的图像滤波和 IF 滤波要求。信道滤波可直接在 I 和 Q 通道的输出端上进行。这些输出可以直接与通道选择滤波器 (LPF) 或基带放大器相连。

应用

蜂窝/PCS/UMTS 基础设施

RFID 阅读器

高线性度直接转换 I/Q 接收机

LT5575的优势和特点：

输入频率范围：0.8GHz 至 2.7GHz *

50Ω 单端 RF 和 LO 端口

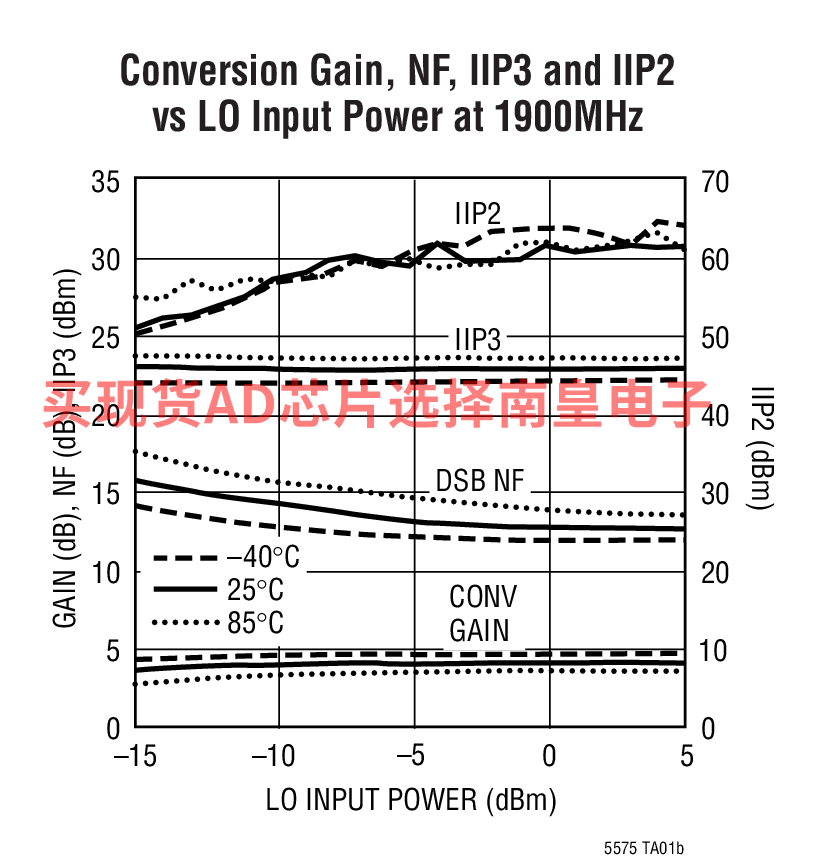

高IIP3：28dBm (在900MHz)，22.6dBm (在 1.9GHz)

高IIP2：54.1dBm (在900MHz)，60dBm (在 1.9GHz)

输入 P1dB：13.2dBm (在 900MHz)

I/Q 增益失配：0.04dB (典型值)
