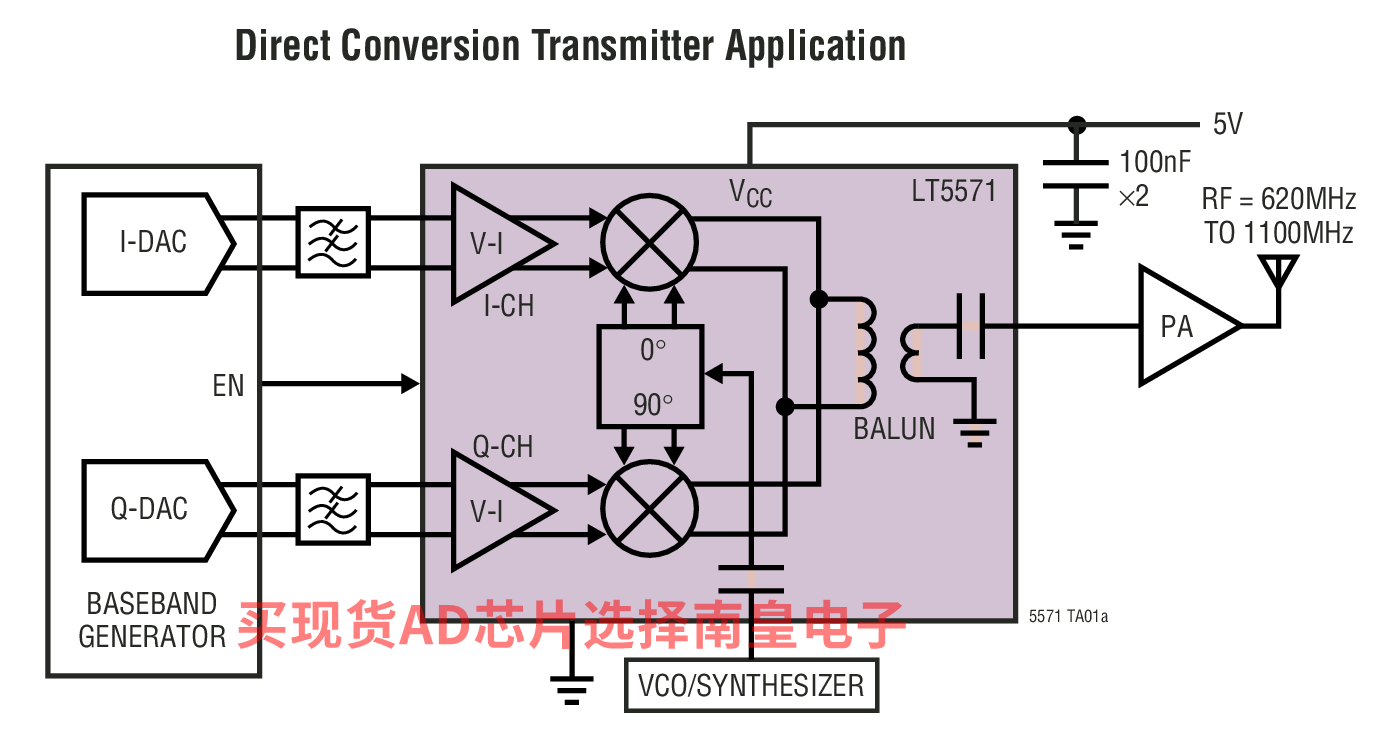

LT5571 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它允许采用差分基带 I 和 Q 信号对 RF 信号进行直接调制。该器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系统。还可以通过在 I 和 Q 输入端上施加 90° 移相信号而把这款器件配置为镜频抑制上变频混频器。高阻抗 I/Q 基带输入由电压至电流转换器组成，后者再驱动双平衡混频器。这些混频器的输出相加，并加至一个片内 RF 变换器，该 RF 变换器负责把差分混频器信号转换为一个 50Ω 单端输出。4 个平衡 I 和 Q 基带输入端口用于来自一个具有约 0.5V 共模电压信号源的 DC 耦合。LO 通路由一个具单端输入的 LO 缓冲器和若干精准正交信号发生器 (负责产生用于混频器的 LO 驱动电压) 组成。电源电压范围为 4.5V 至 5.25V。

应用

• RFID 询问器
• GSM、CDMA、CDMA2000 发送器
• 点对点无线基础设施发送
• 用于蜂窝频段的镜频抑制上变频器
• 用于 620MHz 至 1100MHz 本机振荡器信号的低噪声可变移相器

• 从基带至 RF 的直接转换
• 高输出：-4.2dB 转换增益
• 高 OIP3：在 900MHz 为 21.7dBm
• 低输出噪声层 (在 20MHz 偏移)：
• 无 RF：-159dBm/Hz
• POUT = 4dBm：-153.3dBm/Hz
• 低载波泄漏：在 900MHz 为 -42dBm
• 高镜频抑制：在 900MHz 为 -53dBc

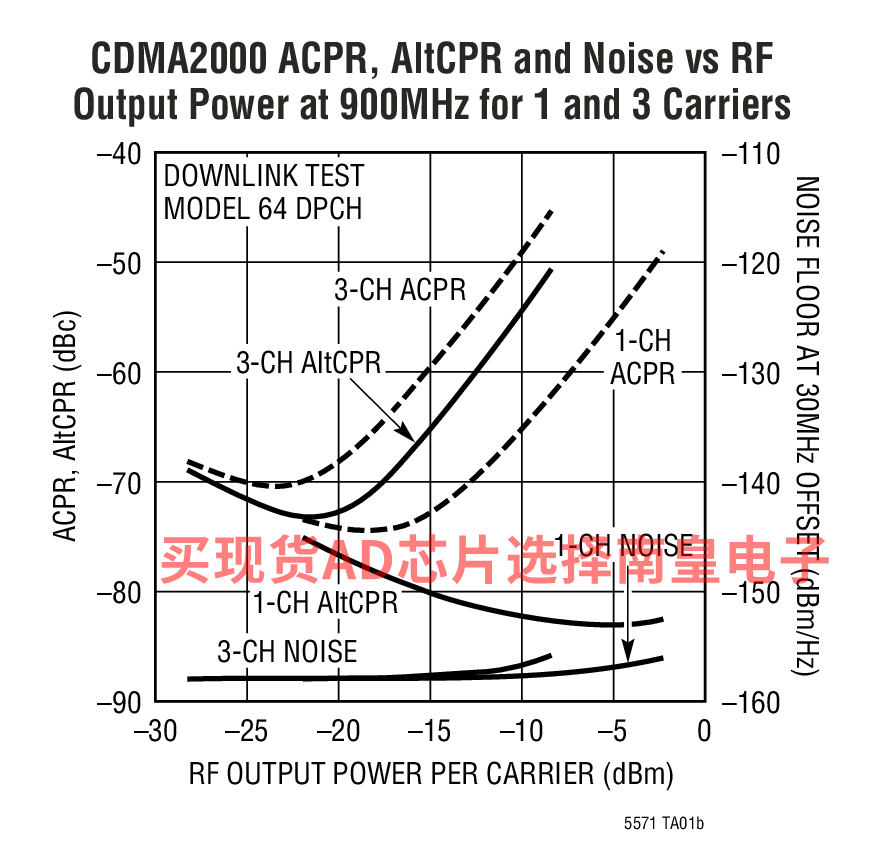

• 三通道 CDMA2000 ACPR：在 900MHz 为 -70.4dBc
• 集成 LO 缓冲器和 LO 正交相位发生器
• 50Ω AC 耦合单端 LO 和 RF 端口
• 至具有 0.5V 共模电压的基带输入的高阻抗 DC 接口

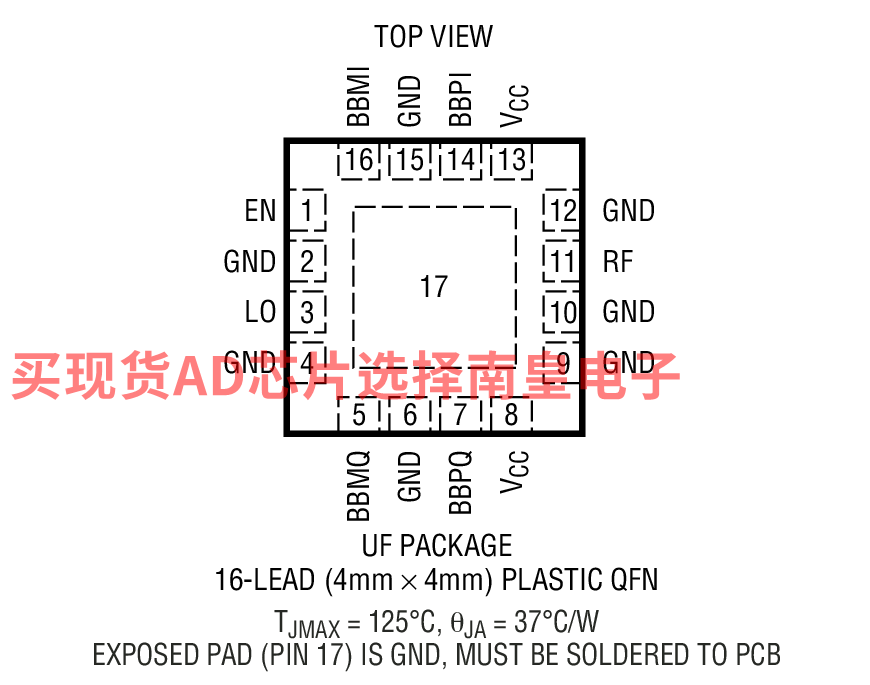

• 16 引脚 QFN 4mm x 4mm 封装

LT5571EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：6.83（100-499个）；5.76（1000+个）

LT5571EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.83（100-499个）；5.76（1000+个）

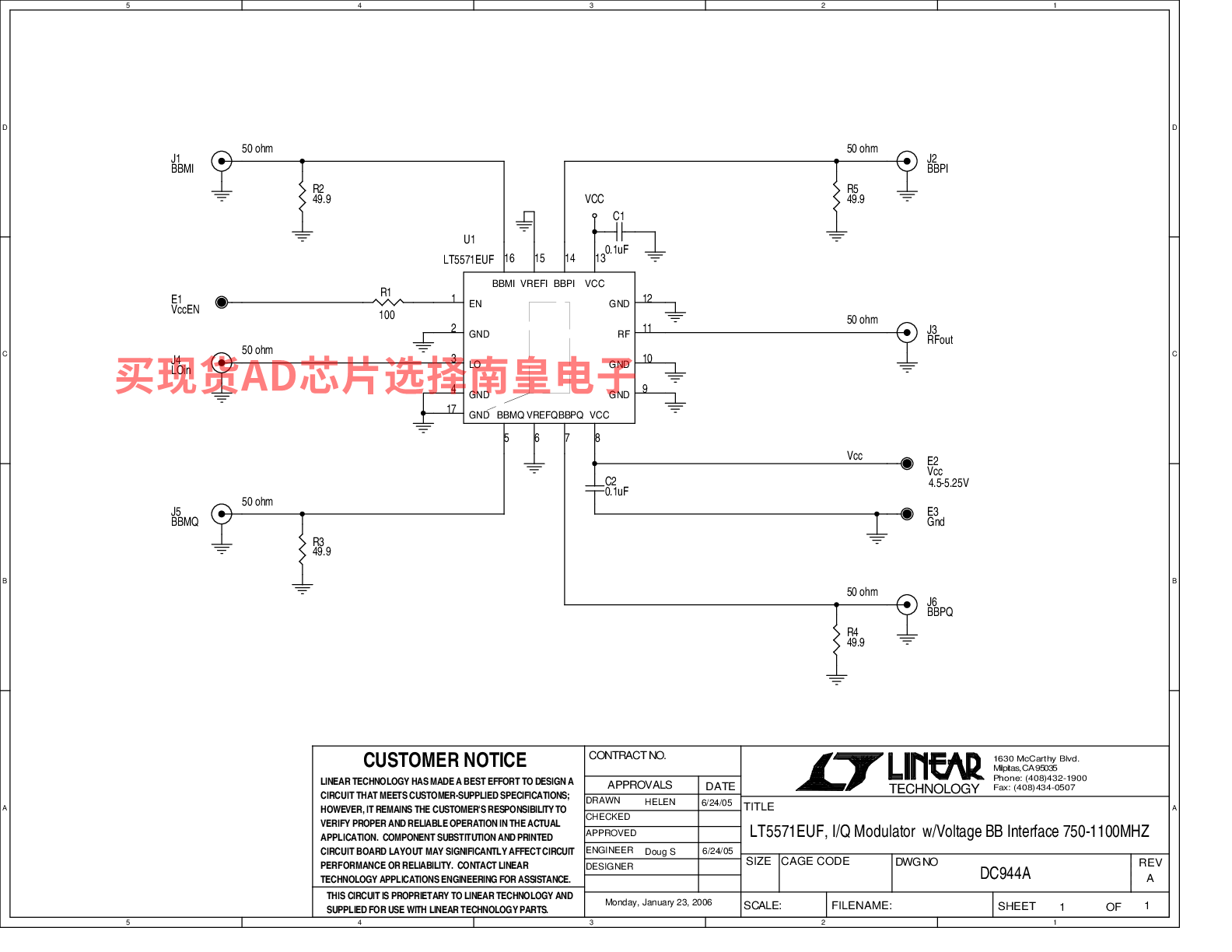

DC944A：LT5571EUF | 900MHz I/Q Modulator w/ Hi-Z & 0.5VDC Bias

DC944A: Demo Board for the LT5571 620MHz - 1100MHz High Linearity Direct Quadrature Modulator.
